ラインピット

MRI室対応　アルミニウム製
樹脂タイル用　配線・配管ピット蓋／受枠一体型トラフパン

製品符号
蓋：AC-AA
トラフパン：TRP-A

製品写真

製品の特徴

磁気の影響を受けず、病院のMRI室でご使用いただけます。
受枠一体型トラフパンは、ピット成形の型枠工事、左官仕上が不要となり、工期短縮に貢献します。また、木製型枠の廃棄が無くなり、環境負荷の低減につながります。
トラフパン端部のジョイント受プレートでズレを防止します。
受枠は硬質アルミニウム押出型材にステンレス製部品（溶接用アンカー、ジョイント金具）を使用しています。

平面図

A‐A断面図

B-B断面図

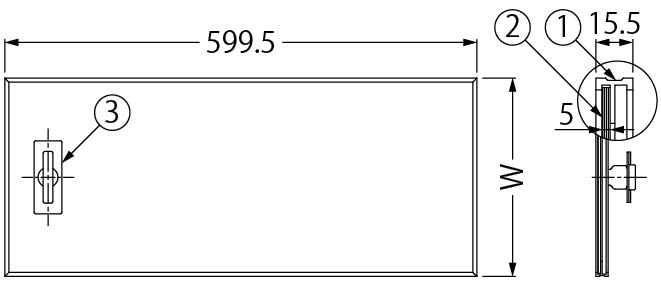

蓋詳細図

部品構成

蓋フレーム
材質：A6063S
処理：陽極酸化塗装複合皮膜
プレート
材質：A5052
把手カバー
材質：SUS304
トラフパン
材質：A1100P
処理：陽極酸化塗装複合皮膜
ジョイント受プレート（t2.0）
材質：A1100P
処理：陽極酸化塗装複合皮膜
受枠
材質：A6063S
処理：陽極酸化塗装複合皮膜
クッション
材質：軟質ポリ塩化ビニル
溶接用アンカー
材質：SUS304
ジョイント金具
材質：SUS304

設計情報

樹脂タイル・長尺シート貼物用蓋で、適合床仕上材の厚みは、2.5mm以下です。
把手は蓋5枚に1枚の割合で取り付けます。

注文・発注情報

標準品以外も製作いたします。仕様、寸法等をご指示ください。

ワンポイント情報

病院のMRI室・PET室用のピット蓋の仕様について

寸法・質量表＜単位：mm＞

ピット幅	蓋　AC-AA			トラフパン　TRP-A
ピット幅	呼称（蓋幅×長さ×高さ）	W	質量（kg）	呼称（ピット幅×長さ×深さ）	H	質量（kg）
150	200×600×15	200	1.9	150×1000×100	100	3.5
200	250×600×15	250	2.3	200×1000×150	150	4.4
250	300×600×15	300	2.7	250×1000×150	150	4.7
300	350×600×15	350	3.1	300×1000×150	150	5.0
350	400×600×15	400	4.0	350×1000×150	150	5.2
400	450×600×15	450	4.5	400×1000×150	150	5.5
450	500×600×15	500	5.0	450×1000×150	150	5.8

価格

蓋		トラフパン		セット価格（円/m）	図面・施工要領書等
製品符号－呼称	価格（円/m）	製品符号－呼称	価格（円/m）	セット価格（円/m）	図面・施工要領書等
AC-AA　200×600×15	23,200	TRP-A　150×1000×100	62,200	85,400
AC-AA　250×600×15	28,100	TRP-A　200×1000×150	81,400	109,500
AC-AA　300×600×15	31,700	TRP-A　250×1000×150	82,900	114,600
AC-AA　350×600×15	34,100	TRP-A　300×1000×150	84,300	118,400
AC-AA　400×600×15	41,000	TRP-A　350×1000×150	85,700	126,700
AC-AA　450×600×15	47,000	TRP-A　400×1000×150	87,100	134,100
AC-AA　500×600×15	54,500	TRP-A　450×1000×150	88,500	143,000

※価格には消費税は含まれておりません。

部品価格

部品名	価格（円/個）
ステンレス把手	2,900
端部切欠き（目地付）	2,700
ラインプロテクターA付	3,600
ラインプロテクターB付	3,000

※価格には消費税は含まれておりません。

トラフパン TRP-A　加工費（受枠コーナー加工費含む）

加工の種類	加工費（円/1ヶ所）	備考
90°コーナー加工	14,800	※受枠コーナー2ヶ所含む
十字コーナー加工	24,700	※受枠コーナー4ヶ所含む
T字コーナー加工	17,800	※受枠コーナー2ヶ所含む
エンド加工	13,200	※受枠コーナー2ヶ所含む

※TRP-A 加工費に、蓋および受枠一体型トラフパンの材料費は含まれません。
※価格には消費税は含まれておりません。
