自動ドアガード

ステンレス製　フラットバータイプ　後付タイプ　ポリカーボネートパネル
カタログ掲載品以外の寸法【ご提案製品】

カタログ掲載品の寸法はこちらをご覧ください。
製品符号−呼称：DA2-4H7A-AP

製品写真

DA2

DA2　納まり図

DA2

製品の特徴

  • 自動ドアが開く時の可動範囲部に人が侵入したり、荷物を置かないようにするための防護柵です。
  • フレームはステンレスを採用。ヘアライン仕上とすることでシャープな輝きを持たせ、エントランスのイメージを向上させます。
  • パネルにはクリアタイプのポリカーボネートを使用、強度と視界の確保に効果を発揮します。
  • フレームは打込型アンカーで固定する後付タイプです。

DA2

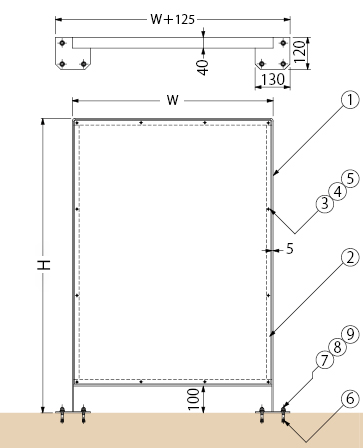

製品図面

DA2

部品構成

  1. フレーム
    材質：SUS304
    処理：ヘアライン仕上
  2. パネル（板厚5mm）
    材質：透明ポリカーボネート
  3. トラス小ねじ
    材質：SUS304
  4. 平座金
    材質：SUS304
  5. ばね座金
    材質：SUS304
  6. アンカーボルト
    材質：SUS304
  7. 六角袋ナット（M8）
    材質：SUS304
  8. ばね座金
    材質：SUS304
  9. 平座金
    材質：SUS304

ご提案製品について

  1. ご提案製品は以前に設計したり、生産したことのある製品です。仕様、製作日数につきましてはお問い合わせください。
    info@kaneso.co.jp
御参考価格・御参考図面はこちらです。

設計情報

  1. 自動ドアガードとドアが接触しないよう、40mm以上ドアから離して設置してください。（納まり図参照）
    自動ドアガードは、人のもたれかかりなどの荷重により、ガード上端部でたわみが生じる場合があります。

納期について

  1. この商品は、発注後、2週間程度でお届けできます。
  2. お急ぎの場合にはお問い合わせください。

参考価格表について

  1. 参考価格表には各種サイズを掲載しています。 参考価格表はこちらです。

カタログ掲載品以外の寸法表＜単位：mm＞

参考図面
サイズ W H 参考図面
550×1000 550 1000 cad図面ご使用願い図
600×1100 600 1100 cad図面ご使用願い図
900×1100 900 1100 cad図面ご使用願い図
955×1100 955 1100 cad図面ご使用願い図
980×1100 980 1100 cad図面ご使用願い図
1000×1000 1000 1000 cad図面ご使用願い図

参考価格表（単位：円／組）

図面が必要な際はご指示ください。info@kaneso.co.jp
この表に無い製品はお問い合わせください。
H=900 H=950 H=1000 H=1050 H=1100
W=500 193,300 197,800 199,100 203,500 207,000
W=550 199,000 204,100 205,500 210,700 214,300
W=600 199,600 204,800 206,200 211,400 215,000
W=650 205,300 211,200 212,600 217,400 221,000
W=700 206,000 211,900 213,300 218,100 221,700
W=750 211,600 217,600 218,900 225,800 229,600
W=800 212,300 218,300 219,600 226,500 230,900
W=850 218,400 225,100 226,400 233,900 240,900
W=900 219,100 225,800 227,100 234,600 241,500
W=950 223,600 231,500 232,800 241,400 248,400
W=1000 229,800 237,700 239,300 247,900 249,300
※価格には消費税は含まれておりません。
