ステンレス鋳鋼製ルーフドレン

たて引き用　デッキプレート打込型　差し込み式

塗膜防水用
モルタル防水用
製品符号：EDSMJ-1
使用場所：バルコニー中継
水はね防止型

製品写真

EDSMJ-1

製品の特徴

  • デッキプレートへの取り付けが迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
  • 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです。

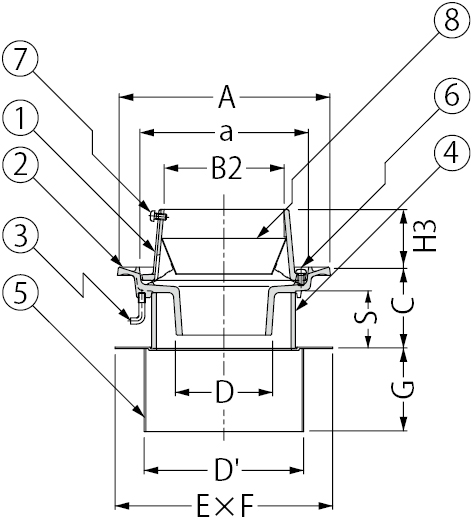

製品図面

EDSMJ-1

部品構成

  1. ストレーナー
    材質：SCS13
    処理：酸洗
  2. 本体
    材質：SCS13
    処理：酸洗
  3. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  4. スペーサー
    材質：硬質ポリ塩化ビニル
  5. 固定金具
    材質：SGHC
  6. 丸小ねじ
    材質：SUS304
  7. 丸小ねじ
    材質：SUS304
  8. ロート
    材質：SUS304

付属部品

  1. 養生蓋
  2. 蝶ナット
  3. 長ねじボルト
  4. 位置決めプレート
  5. ドリルねじ

別売部品

アンカー形状

  1. C寸法により、アンカー形状が異なります。
  2. アンカー形状

施工情報

  • C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    〈例〉EDSMJ-1-100　C＝50

寸法表＜単位：mm＞

呼称 A a B2 C スペーサー D D' E F G H3
規格 長さS
50 150 107 64 50～ SU 75 C－25 45 94 400 150 80 57
75 185 142 93 50～ VU100 C－25 71 128 400 184 80 57
100 210 167 118 50～ VU125 C－25 94 154 400 210 80 57
125 240 197 145 50～ VU150 C－25 119 179 400 235 80 57

丸小ねじ寸法表

部番 品名 サイズ 数量 備考
50 75 100 125
⑥ 丸小ねじ M6×12 M6×12 M6×12 M6×12 2 －
⑦ 丸小ねじ M6×12 M6×12 M6×12 M6×12 3 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=50～200 C=201～500
EDSMJ-1-50 31,000 31,500 cad図面dxf図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ-1-75 36,300 36,800 cad図面dxf図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ-1-100 42,200 42,700 cad図面dxf図面DWG図面ご使用願い図施工要領書取扱説明書
EDSMJ-1-125 68,100 68,600 cad図面dxf図面DWG図面ご使用願い図施工要領書取扱説明書
※価格には消費税は含まれておりません。
