モルタル防水用
製品符号：EMB-2
使用場所：バルコニー中継
※Rcは管用テーパめねじ（JIS B 0203）を表します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
たて引き用 打込型 ねじ込み式
塗膜防水用モルタル防水用
使用場所：バルコニー中継
製品写真
製品の特徴
- バルコニー中継用としてご使用いただけます。
- 塗膜防水・モルタル防水用のルーフドレンです。

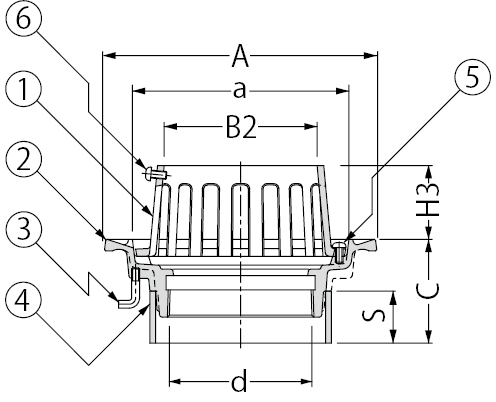

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - スペーサー
材質：硬質ポリ塩化ビニル - 丸小ねじ
材質：C2700W - 丸小ねじ
材質：C2700W
付属部品
- 養生蓋
- 蝶ナット
- 長ねじボルト
- 位置決めプレート
施工情報
- C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
- ご注文の際はC寸法をご指示ください。
＜例＞EMB-2-100 C＝90
その他、下記の仕様もございます。
寸法表＜単位：mm＞
| 呼称 | A | a | B2 | C | スペーサー規格 | スペーサー長さS | ねじ径d※ | H3 |
|---|---|---|---|---|---|---|---|---|
| 50 | 150 | 107 | 64 | 70～ | SU75 | C-40 | Rc2 | 57 |
| 65 | 185 | 142 | 80 | 70～ | SU100 | C-40 | Rc2 1/2 | 57 |
| 75 | 185 | 142 | 93 | 70～ | VU100 | C-40 | Rc3 | 57 |
| 100 | 210 | 167 | 118 | 70～ | VU125 | C-40 | Rc4 | 57 |
| 125 | 240 | 197 | 145 | 70～ | VU150 | C-40 | Rc5 | 57 |
| 150 | 265 | 222 | 170 | 70～ | LP180 | C-40 | Rc6 | 57 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ65 | サイズ75 | サイズ100 | サイズ125 | サイズ150 | 数量 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| ⑤ | 丸小ねじ | M6×10 | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | 2 | － |
| ⑥ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | 3 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| C=70～200 | C=201～500 | ||
| EMB-2-50 | 5,800 | 6,300 |      |
| EMB-2-65 | 7,300 | 7,800 | |
| EMB-2-75 | 8,000 | 8,500 | |
| EMB-2-100 | 9,900 | 10,400 | |
| EMB-2-125 | 12,300 | 12,800 | |
| EMB-2-150 | 19,400 | 19,900 | |
高耐食性ルーフドレン 価格
| 製品符号－呼称 | 価格（円/個） |
|---|---|
| EMB-2R-50 | 別途見積りとなります。弊社までお問い合わせください。 |
| EMB-2R-75 | 別途見積りとなります。弊社までお問い合わせください。 |
| EMB-2R-100 | 別途見積りとなります。弊社までお問い合わせください。 |
| EMB-2R-125 | 別途見積りとなります。弊社までお問い合わせください。 |
