鋳鉄製ルーフドレン

たて引き用　打込型　差し込み式

塗膜防水用
モルタル防水用
製品符号：EMJ-1
使用場所：バルコニー中継
水はね防止型

製品写真

EMJ-1

製品の特徴

  • 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです。
  • バルコニー中継用としてご使用いただけます。
  • 塗膜防水・モルタル防水用のルーフドレンです。

製品図面

EMJ-1

部品構成

  1. ストレーナー
    材質：FC150
    処理：樹脂系塗装
  2. 本体
    材質：FC150
    処理：樹脂系塗装
  3. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  4. スペーサー
    材質：硬質ポリ塩化ビニル
  5. 丸小ねじ
    材質：C2700W
  6. 丸小ねじ
    材質：C2700W
  7. ロート
    材質：SUS304

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート

別売部品

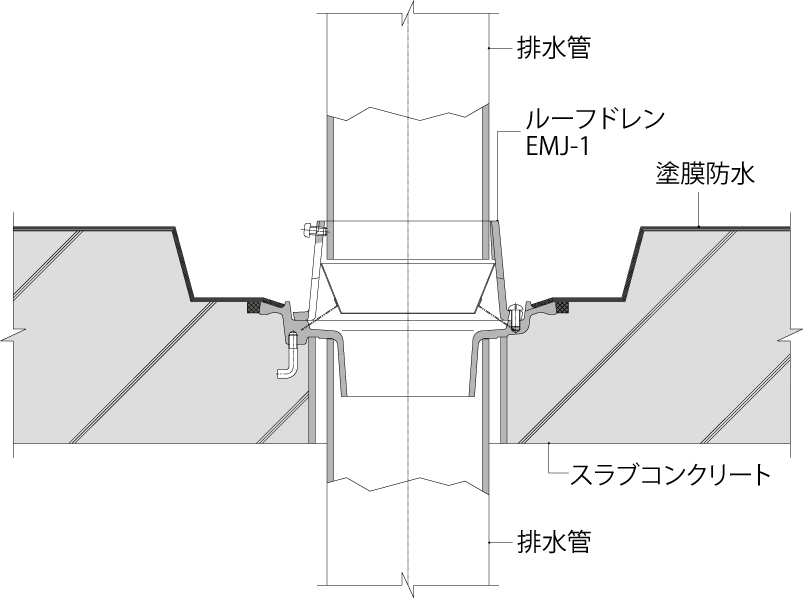

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    ＜例＞EMJ-1-100　C＝90

その他、下記の仕様もございます。

  1. デッキプレート打込型　EDMJ-1

寸法表＜単位：mm＞

呼称 A a B2 C スペーサー規格 スペーサー長さS D H3
50 150 107 64 70～ SU75 C-25 45 57
65 185 142 80 70～ SU100 C-25 61 57
75 185 142 93 70～ VU100 C-25 71 57
100 210 167 118 70～ VU125 C-25 94 57
125 240 197 145 70～ VU150 C-25 119 57

丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 数量 備考
⑤ 丸小ねじ M6×10 M6×12 M6×12 M6×12 M6×12 2 －
⑥ 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 3 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=70～200 C=201～500
EMJ-1-50 6,700 7,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
EMJ-1-65 8,000 8,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
EMJ-1-75 8,800 9,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
EMJ-1-100 10,800 11,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
EMJ-1-125 14,500 15,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書取扱説明書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン　価格

製品符号－呼称 価格（円/個）
EMJ-1R-50 別途見積りとなります。弊社までお問い合わせください。
EMJ-1R-75 別途見積りとなります。弊社までお問い合わせください。
EMJ-1R-100 別途見積りとなります。弊社までお問い合わせください。
EMJ-1R-125 別途見積りとなります。弊社までお問い合わせください。
