シート防水用
製品符号：ESP-6
使用場所：屋上
※Rc、PTは管用テーパめねじ(JIS B 0203)を表します。
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン

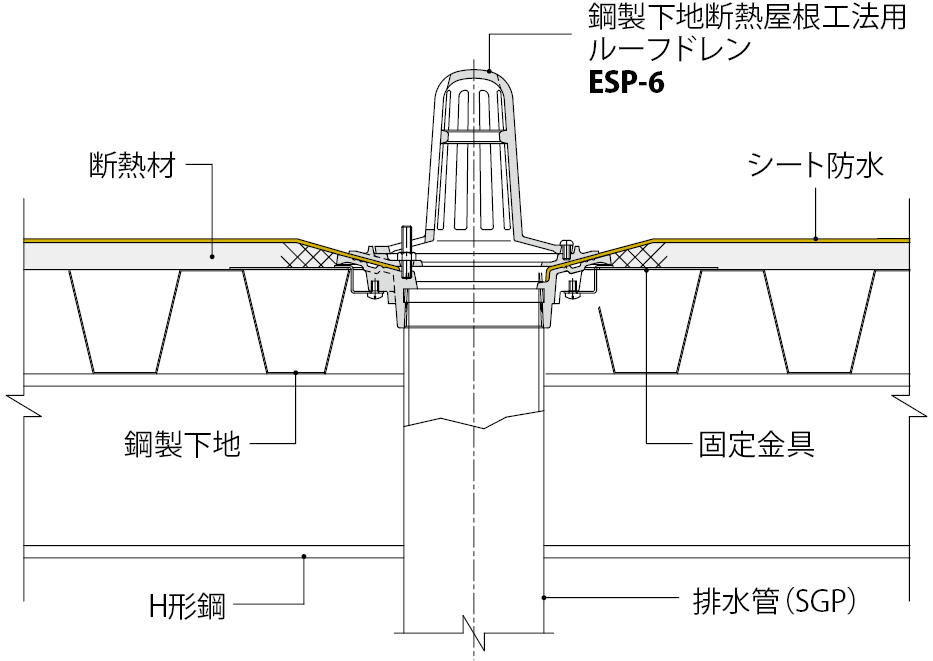

たて引き用 鋼製下地断熱屋根工法用 ねじ込み式
アスファルト防水用シート防水用
使用場所：屋上
製品の特徴
- デッキプレートあるいはフラットタイプデッキなどへの取り付けが迅速かつ正確に行えます。鋼製下地断熱屋根構造の建物に最適です。
- アスファルト防水・シート防水用です。
- 防水層との接着をより確実にするために、ルーフドレン本体に接着補助溝を設けています。
また、防水層押えには、接着補助溝の位置に合わせた突起を設けています。
※防水工法に応じた接着剤（別途）をご使用ください。
- ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが詰まった場合でも排水能力の低下を防ぎます。
製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 防水層押え
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - 固定金具
材質：SGHC - ボルト
材質：C3604B - 丸小ねじ
材質：SS400
処理：電気亜鉛めっき - 丸小ねじ
材質：C2700W
別売部品
鋼製下地加工穴寸法
加工穴寸法表＜単位：mm＞
| 呼称 | φD2 |
|---|---|
| 50 | 160 |
| 75 | 190 |
| 100 | 215 |
| 125 | 245 |
| 150 | 270 |
| 200 | 350 |
寸法表＜単位：mm＞
| 呼称 | A | a | B | C | D | ねじ径d※ | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 165 | 145 | 102 | 12 | 146 | Rc2 | 400 | 225 | 48 | 105 |
| 75 | 200 | 180 | 137 | 12 | 180 | Rc3 | 400 | 260 | 48 | 131 |
| 100 | 225 | 205 | 162 | 12 | 206 | Rc4 | 400 | 285 | 48 | 149 |
| 125 | 255 | 235 | 192 | 12 | 231 | Rc5 | 400 | 315 | 48 | 174 |
| 150 | 280 | 260 | 217 | 12 | 256 | Rc6 | 400 | 340 | 48 | 193 |
| 200 | 360 | 340 | 286 | 15 | 336 | PT8 | 400 | 420 | 65 | 193 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ75 | サイズ100 | サイズ125 | サイズ150 | サイズ200 | 数量 | 備考 |
|---|---|---|---|---|---|---|---|---|---|
| ⑤ | ボルト | M8×40 | M8×40 | M8×40 | M8×40 | M8×40 | M10×40 | 3 | 六角ナット付 |
| ⑥ | 丸小ねじ | M6×8 | M6×8 | M6×8 | M6×8 | M6×8 | M6×8 | 3 | － |
| ⑦ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | M6×12 | 2 | － |
価格
| 製品名－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| ESP-6-50 | 10,400 |      |
| ESP-6-75 | 13,900 | |
| ESP-6-100 | 16,700 | |
| ESP-6-125 | 19,800 | |
| ESP-6-150 | 25,600 | |
| ESP-6-200 | 65,200 | |
