ステンレス鋳鋼製ルーフドレン

たて引き用　打込型　差し込み式

アスファルト防水用・シート防水用

使用場所：屋上

製品符号：ESSP-1
※呼称125は受注生産となります。

製品写真

ESSP-1

製品の特徴

保護防水または露出防水のどちらにも使用できます。

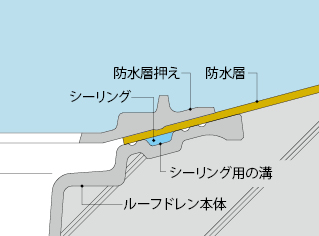

防水層との接着をより確実にするために、ルーフドレン本体に接着補助溝を設けています。
また、防水層押えには、接着補助溝の位置に合わせた突起を設けています。
※防水工法に応じた接着剤（別途）をご使用ください。
ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが詰まった場合でも排水能力の低下を防ぎます。

製品図面

ESSP-1

部品構成

ストレーナー
材質：SCS13
処理：酸洗
防水層押え
材質：SCS13
処理：酸洗
本体
材質：SCS13
処理：酸洗
アンカー
材質：SWRM8
処理：りん酸塩被膜
スペーサー
材質：硬質ポリ塩化ビニル
ボルト
材質：SUS304
－
丸小ねじ
材質：SUS304

付属部品

養生蓋
蝶ナット
長ねじボルト
位置決めプレート

別売部品

ステンレス製防塵網

施工情報

C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

ご注文の際はC寸法をご指示ください。
＜例＞ESSP-1-100　C=120

寸法表＜単位：mm＞

呼称	A	a	B1	C	スペーサー		D	H1
呼称	A	a	B1	C	規格	長さS	D	H1
50	165	145	102	70～	SU 75	C－25	45	105
75	200	180	137	70～	VU100	C－25	71	131
100	225	205	162	70～	VU125	C－25	94	149
125	255	235	192	70～	VU150	C－25	119	174

ボルト・丸小ねじ寸法表

部番	品名	サイズ				数量	備考
部番	品名	50	75	100	125	数量	備考
⑥	ボルト	M8×40	M8×40	M8×40	M8×40	3	六角ナット付
⑧	丸小ねじ	M6×12	M6×12	M6×12	M6×12	2	－

価格

製品符号－呼称	価格（円/個）		図面・施工要領等
製品符号－呼称	C=70～200	C=201～500	図面・施工要領等
ESSP-1-50	30,700	31,200
ESSP-1-75	39,400	39,900
ESSP-1-100	46,600	47,100
※ESSP-1-125	74,500	75,000

※価格には消費税は含まれておりません。
