使用場所：屋上
製品符号：ESSP-6
※Rcは管用テーパめねじ(JIS B 0203)を表します。
ステンレス鋳鋼製ルーフドレン

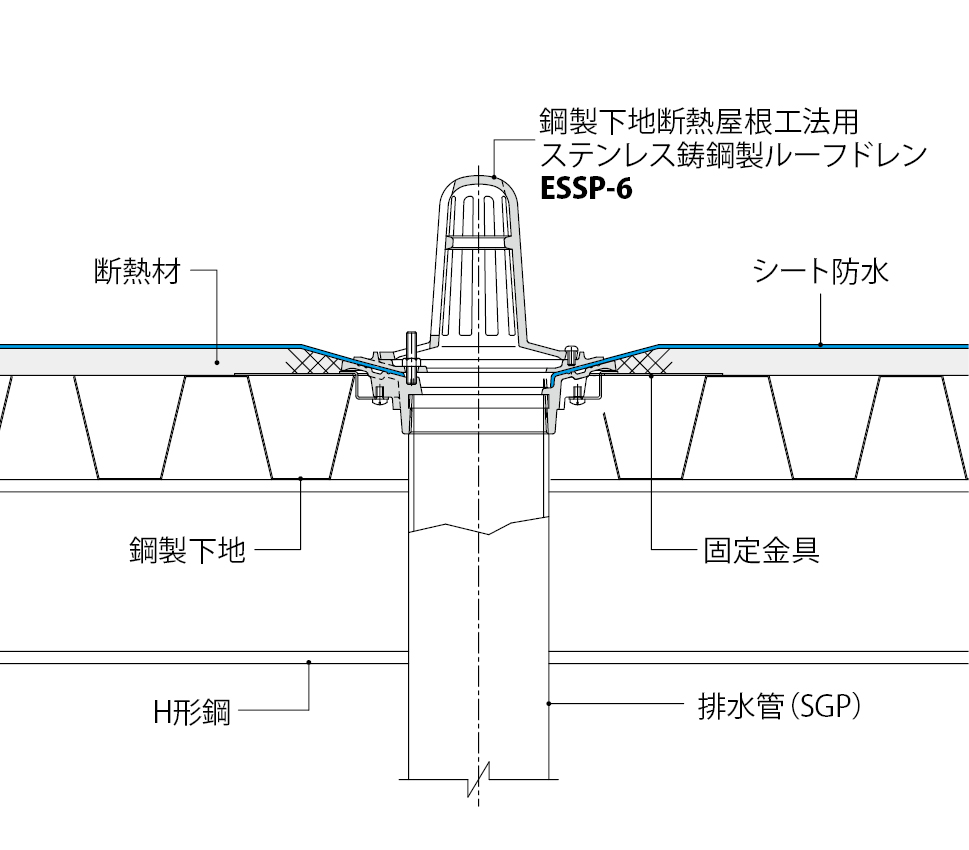

たて引き用 鋼製下地断熱屋根工法用 ねじ込み式
アスファルト防水用・シート防水用使用場所：屋上
受注生産品
製品の特徴
- デッキプレートあるいはフラットタイプデッキなどへの取り付けが迅速かつ正確に行えます。

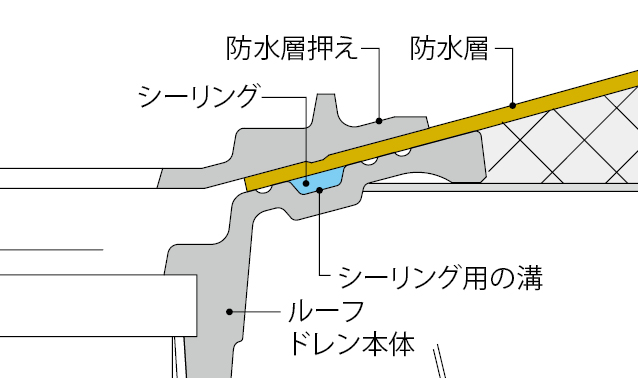

鋼製下地断熱屋根構造の建物に最適です。 - 防水層との接着をより確実にするために、ルーフドレン本体に接着補助溝を設けています。
また、防水層押えには、接着補助溝の位置に合わせた突起を設けています。
※防水工法に応じた接着剤（別途）をご使用ください。

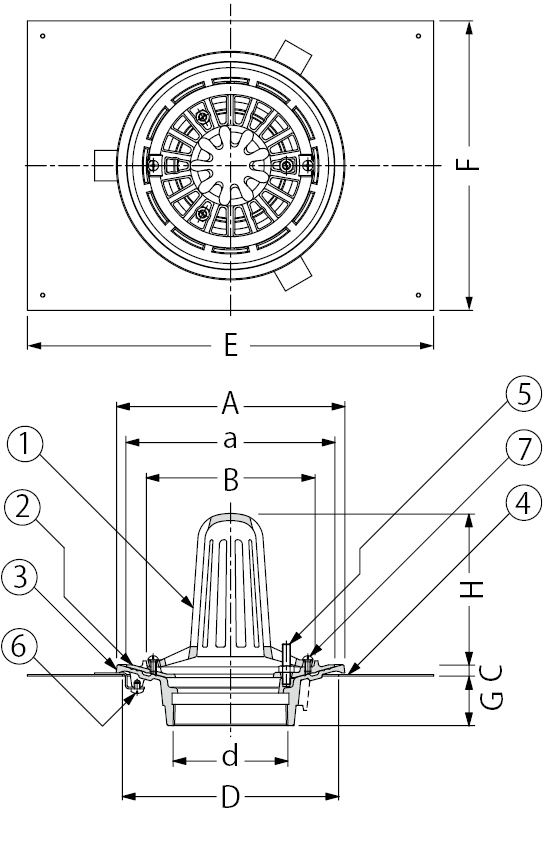

製品図面
部品構成
- ストレーナー
材質：SCS13
処理：酸洗 - 防水層押え
材質：SCS13
処理：酸洗 - 本体
材質：SCS13
処理：酸洗 - 固定金具
材質：SGHC - ボルト
材質：SUS304 - 丸小ねじ
材質：SUS304 - 丸小ねじ
材質：SUS304
別売部品

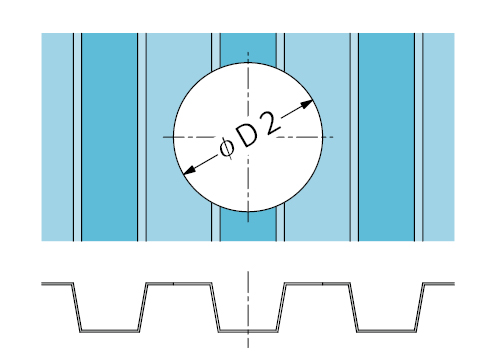

鋼製下地加工寸法
加工穴寸法＜単位：mm＞
| 呼称 | φD2 |
|---|---|
| 75 | 200 |
| 100 | 225 |
| 125 | 265 |
| 150 | 290 |
寸法表＜単位：mm＞
| 呼称 | A | a | B | C | D | ねじ径d | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 75 | 200 | 180 | 137 | 11 | 187 | Rc3 | 400 | 260 | 49 | 131 |
| 100 | 225 | 205 | 162 | 11 | 213 | Rc4 | 400 | 285 | 49 | 149 |
| 125 | 255 | 235 | 192 | 11 | 240 | Rc5 | 400 | 315 | 49 | 174 |
| 150 | 280 | 260 | 217 | 11 | 265 | Rc6 | 400 | 340 | 49 | 193 |
ボルト・丸小ねじ寸法表
| 部番 | 品名 | サイズ | 数量 | 備考 | |||
|---|---|---|---|---|---|---|---|
| 75 | 100 | 125 | 150 | ||||
| ⑤ | ボルト | M8×40 | M8×40 | M8×40 | M8×40 | 3 | 六角ナット付 |
| ⑥ | 丸小ねじ | M6×6 | M6×6 | M6×6 | M6×6 | 3 | － |
| ⑦ | 丸小ねじ | M6×12 | M6×12 | M6×12 | M6×12 | 2 | － |
