ステンレス鋳鋼製ルーフドレン

外断熱用　たて引き用　打込型　差し込み式

アスファルト防水用・シート防水用

使用場所：屋上

製品符号：ESSPW-1

受注生産品

製品写真

ESSPW-1

製品の特徴

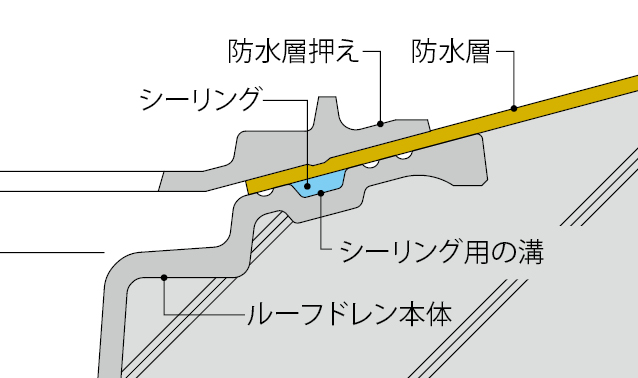

防水層との接着をより確実にするために、ルーフドレン本体に接着補助溝を設けています。
また、防水層押えには、接着補助溝の位置に合わせた突起を設けています。
※防水工法に応じた接着剤（別途）をご使用ください。
ストレーナーの有効開口面積は、流出側に接続する排水管の断面積の1.5倍以上を確保しており、ゴミなどが詰まった場合でも排水能力の低下を防ぎます。

製品図面

ESSPW-1

部品構成

ストレーナー
材質：SCS13
処理：酸洗
断熱材押え
材質：SCS13
処理：酸洗
防水層押え
材質：SCS13
処理：酸洗
本体
材質：SCS13
処理：酸洗
アンカー
材質：SWRM8
処理：りん酸塩被膜
スペーサー
材質：硬質ポリ塩化ビニル
ボルト
材質：SUS304
ボルト
材質：SUS304
丸小ねじ
材質：SUS304

付属部品

養生蓋
蝶ナット
長ねじボルト
位置決めプレート

施工情報

C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

ご注文の際はC寸法をご指示ください。
＜例＞ESSPW-1-100 C=120

寸法表＜単位：mm＞

呼称	A	a	B1	C	スペーサー		D	E	H1	J	N
呼称	A	a	B1	C	規格	長さS	D	E	H1	J	N
50	165	160	102	70～	SU 75	C－25	45	200	105	20	20～40
75	200	195	137	70～	VU100	C－25	71	235	131	20	20～40
100	225	220	162	70～	VU125	C－25	94	260	149	20	20～40
125	255	250	192	70～	VU150	C－25	119	290	174	20	20～40

ボルト・丸小ねじ寸法表

部番	品名	サイズ				数量	備考
部番	品名	50	75	100	125	数量	備考
⑦	ボルト	M8×40	M8×40	M8×40	M8×40	3	六角ナット付
⑧	ボルト	M8×50	M8×50	M8×50	M8×50	3	六角ナット付
⑨	丸小ねじ	M6×12	M6×12	M6×12	M6×12	2	－

価格

製品名	価格（円/個）		図面・施工要領書等
製品名	C=70～200	C=201～500	図面・施工要領書等
ESSPW-1-50	48,600	49,100
ESSPW-1-75	58,200	58,700
ESSPW-1-100	71,300	71,800
ESSPW-1-125	103,300	103,800

※価格には消費税は含まれておりません。
