グリース阻集器
床吊型 排水桝
流出口：１ヶ所バスケット付
製品写真
製品の特徴
- 屋内厨房用床吊型の排水桝です。
- 蓋はステンレス製落とし込み把手付のスチール製縞鋼板です。錆に強いエポキシ樹脂コーティングを施しています。
- 把手が設けられたバスケットにもSUS304を採用しており、長期使用に耐えられる耐久性を備えています。

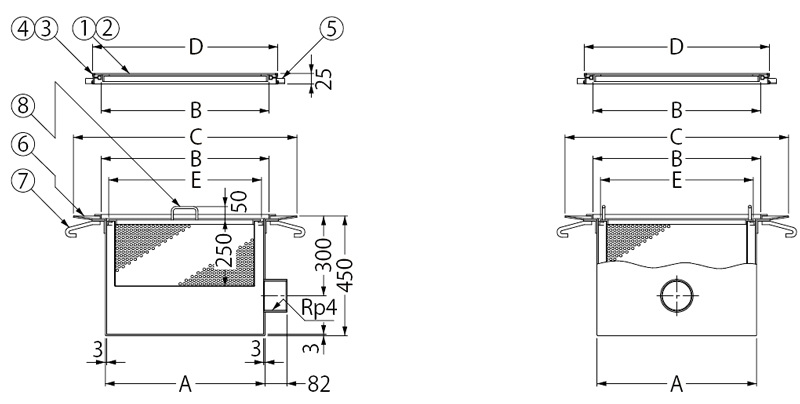

製品図面
部品構成
- 蓋
材質：SS400
処理：エポキシ樹脂コーティング - 把手
材質：SUS304 - 受枠
材質：SUS304 - クッション
材質：軟質ポリ塩化ビニル - アンカー
材質：SPHC
処理：電気亜鉛めっき - 本体
材質：SUS304
処理：防錆塗装 - アンカー
材質：SS400
処理：防錆塗装
付属部品
バスケット
寸法表＜単位：mm＞
| 本体呼称 | W1 | W2 | L1 | L2 | H | h |
|---|---|---|---|---|---|---|
| 300 | 270 | 230 | 270 | 230 | 250 | 50 |
| 450 | 420 | 380 | 420 | 380 | 250 | 50 |
| 600 | 570 | 530 | 570 | 530 | 250 | 50 |
設計情報
- 流出口は100（4インチ）が標準品です。
- 「Rp」は管用平行めねじを表します。
注文・発注情報
- 標準品の点検口蓋は、縞鋼板製です。受注生産品として、樹脂タイル貼物用化粧蓋、ステンレス製グレーチングを用意しております。
標準以外の蓋をご注文される際にはご指示ください。
ワンポイント情報
寸法表＜単位：mm＞
| 呼称 | A | B | C | D | E |
|---|---|---|---|---|---|
| 300 | 300 | 350 | 540 | 412 | 270 |
| 450 | 450 | 500 | 690 | 562 | 420 |
| 600 | 600 | 650 | 840 | 712 | 570 |
仕様
| 製品符号−呼称 | 本体質量(kg) | 蓋質量(kg) | 蓋分割数 |
|---|---|---|---|
| KSAM-1B−300 | 25 | 8.0 | 1 |
| KSAM-1B−450 | 40 | 10.5 | 1 |
| KSAM-1B−600 | 55 | 16.0 | 1 |
価格
| 製品符号−呼称 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| KSAM-1B−300 | 234,700 |     |
| KSAM-1B−450 | 324,800 | |
| KSAM-1B−600 | 413,600 | |
