製品符号：KSWB-1-C
使用場所：バルコニー・庇・屋上
※価格には消費税は含まれておりません。
ステンレス製ルーフドレン
たて引き用 コンクリート埋込用 差し込み式
シート防水用使用場所：バルコニー・庇・屋上
製品写真
製品の特徴
- 戸建住宅のバルコニー用に最適です。

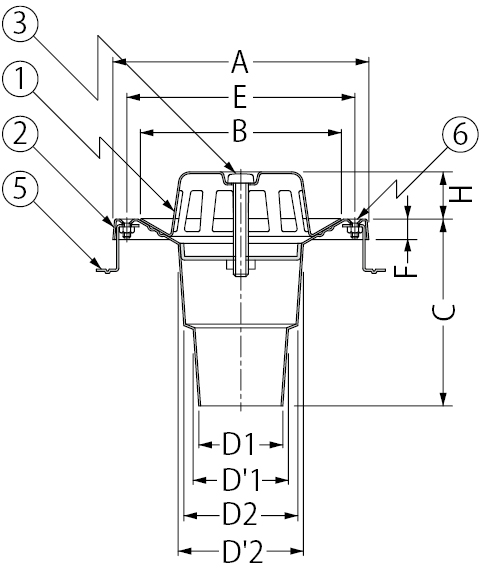

製品図面
部品構成
- ストレーナー
材質：SUS304
処理：酸洗 - 本体
材質：SUS304
処理：酸洗 - 丸小ねじ
材質：SUS304 - －
- アンカー
材質：SGCC - 皿小ねじ
材質：SUS304
設計情報
- 本体板厚：1mm
- 差し込み式で、排水管はVP50、VP65、VU50、VU65 の塩ビ管が接続可能な兼用タイプです。
注文・発注情報
- ご注文の際は、下記要領でご指示ください。
コンクリート埋込用 KSWB-1-50/65C - ねじ込み式・コンクリート埋込用も用意しております。
ねじ込み式・コンクリート埋込用 KSWB-2-50C
寸法表＜単位：mm＞
| 呼称 | A | B | C | VP・VU・SU管兼用 | E | F | H | |||
|---|---|---|---|---|---|---|---|---|---|---|
| D1 | D'1 | D2 | D'2 | |||||||
| 50/65 | 137 | 106 | 100 | 45 | 51 | 61 | 67 | 122 | 11 | 25 |
ねじ寸法表
| 部番 | 品名 | サイズ | 数量 | 備考 |
|---|---|---|---|---|
| ③ | 丸小ねじ | M8×50 | 1 | － |
| ⑥ | 皿小ねじ | M4×10 | 4 | 六角ナット付 |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| KSWB-1-50／65C | 5,800 |     |
