廊下用手摺 免震エキスパンションジョイント
製品符号：MX-TEVP-YA
※設計可動量600mmは標準例です。
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
※価格には消費税は含まれておりません。
※価格は1基当りの材料価格です。
※取付工事費は含まれておりません。
EXジョイント免震構造建築用
廊下用手摺 免震エキスパンションジョイント
本体アルミニウム製パネル付 床固定
製品写真
性能確認試験動画
製品の特徴
- 開口状態の免震クリアランスと歩行スペースを隔てる廊下用手摺、侵入防止柵です。
- 免震建築物の変位に追従し、歩行者の免震クリアランス内への侵入や落下を防ぎます。
- 縦桟の片面のみにアルミプレートを貼り付けた「片面パネル」と、両面に貼り付けた「両面パネル」があります。外側から人目に触れやすい場所など、意匠性を求められる場所では「両面パネル」をご使用ください。
- 床固定タイプです。

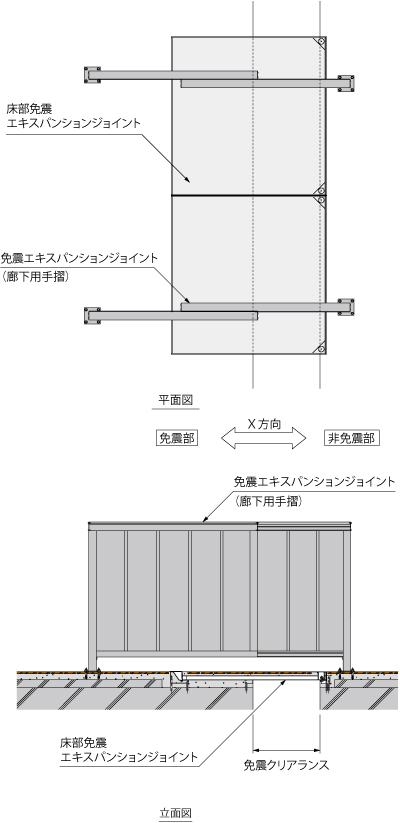

納まり図
可動イメージ

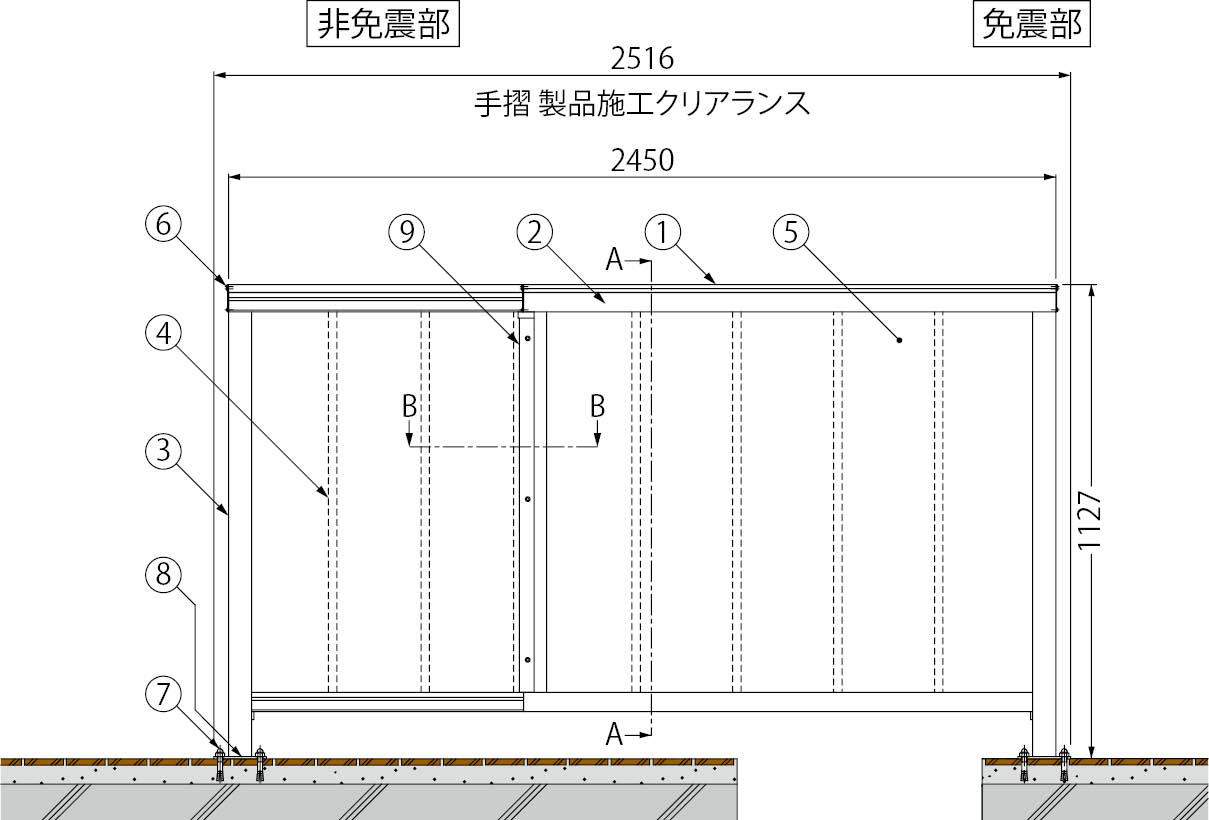

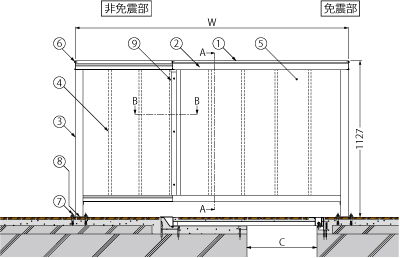

製品詳細図

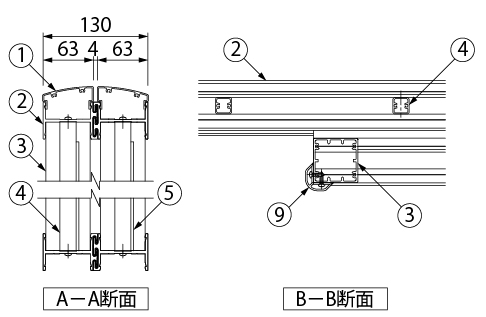

断面図
部品構成
- 笠木カバー
材質：A6063S
処理：陽極酸化塗装複合皮膜 - 横桟
材質：A6063S
処理：陽極酸化塗装複合皮膜 - 縦桟A
材質：A6063S
処理：陽極酸化塗装複合皮膜 - 縦桟B
材質：A6063S
処理：陽極酸化塗装複合皮膜 - アルミパネル
材質：A1100P
処理：陽極酸化塗装複合皮膜 - ドリルねじ
材質：SUS - アンカーボルト
材質：SUS - 受下地
材質：SUS - ガードクッション
材質：合成ゴム
- 床部免震エキスパンションジョイントと
の組み合せにより、W寸法が大きくなる
場合があります。 - 塗装仕上に対応しております。
設計情報
注文・発注情報
- ご注文は、下記要領でご指示ください。
- ガードクッション付
- MX-TEVP-YA 片面パネル
- MX-TEVP-YA 両面パネル
- ガードクッションなし
- MX-TEVP-Y 片面パネル
- MX-TEVP-Y 両面パネル
- 通路両側に設置する場合の製品の向きについて
- パネル部の最大寸法について
ワンポイント情報
寸法・質量表＜単位：mm＞
| 設計可動量 （X・Y方向） |
製品符号 | 呼称 | 質量 |
|---|---|---|---|
| 600 | MX-TEVP-YA | 60251 | 49kg/基 |
※設計者のご依頼により、他の設計可動量にもご対応させていただきますので、弊社までご相談ください。
価格
| 製品符号−呼称 | 設計可動量 （X・Y方向） |
価格（円/基） | 図面・施工要領書等 |
|---|---|---|---|
| MX-TEVP-YA-60251 | 600mm | 450,000 |       |
※価格は1基当りの材料価格です。
※取付工事費は含まれておりません。
