ルーフドレン関連製品

逆梁用連通管

シート防水用
アスファルト防水用
屋根部塗膜防水用

製品符号：OS-3
使用場所：屋上
露出防水用

製品写真

OS-3

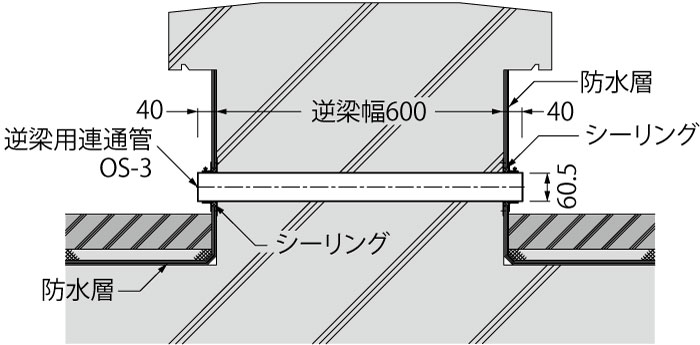

納まり図

アスファルト防水

OS-3

製品の特徴

屋上の逆梁用連通管です。

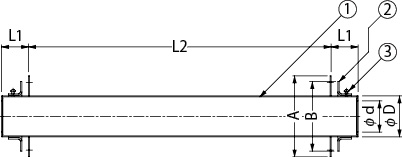

製品図面

OS-3

部品構成

本体
材質：SUS304
フランジ
材質：SUS304
防水層押え
材質：SUS304
丸小ねじ
材質：SUS304

注文・発注情報

ご注文の際はL2寸法をご指示ください。
＜例＞OS-3　L2=600
標準品以外も製作可能です。
※こちらをご覧ください。

ワンポイント情報

寸法表＜単位：mm＞

製品符号	A	B	D	d	L1	L2
OS-3	120	103	60.5	46	40	600	700	800

掲載品以外のサイズはこちらをご覧ください。

価格

製品符号	価格（円/個）			図面・施工要領書等
製品符号	L2=600	L2=700	L2=800	図面・施工要領書等
OS-3	47,000	51,900	55,600

※価格には消費税は含まれておりません。

部品価格

部品名	価格
防水層押え	3,100円/個
丸小ねじ	300円/組

※丸小ねじは防水層押え1個につき3本必要です。（3本/組）
※価格には消費税は含まれておりません。
