システムドレン
たてとい 2B仕上
受注生産品
製品写真

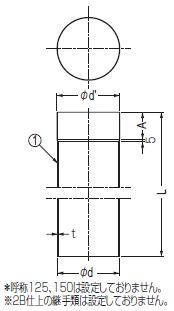

製品図面
※呼称125、150は設定しておりません。
※2B仕上の継手類は設定しておりません。
材質および表面処理
材質：SUS304処理：2B仕上
設計情報
- 差し込み式のため屋内配管には適しません。
注文・発注情報
- ご注文の際はL寸法をご指示ください。
＜例＞PS-2-100×3000
寸法表＜単位：mm＞
| 呼称 | d | d' | A | t | L | ||
|---|---|---|---|---|---|---|---|
| 50 | 60.5 | 62.3 | 30 | 0.6 | 1000 | 3000 | 4000 |
| 75 | 89.1 | 91.3 | 40 | 0.8 | 1000 | 3000 | 4000 |
| 100 | 114.3 | 116.5 | 50 | 0.8 | 1000 | 3000 | 4000 |
価格
| 製品符号−呼称 | 価格（円/本） | 図面・施工要領書等 | ||
|---|---|---|---|---|
| L＝4,000 | L＝3,000 | L＝1,000 | ||
| PS-2-50 | 別途見積りとなります。弊社までお問い合わせください。 |     |
||
| PS-2-75 | 別途見積りとなります。弊社までお問い合わせください。 | |
||
| PS-2-100 | 別途見積りとなります。弊社までお問い合わせください。 | |
||
