スチール製グレーチング

都営住宅型CDます用　細目プレーンタイプ

適用荷重：T-2

製品符号：QSCD

製品写真

QSCD

規格対照表

規格名称	呼称（サイズ）
公共建築協会評価対象品	全サイズ

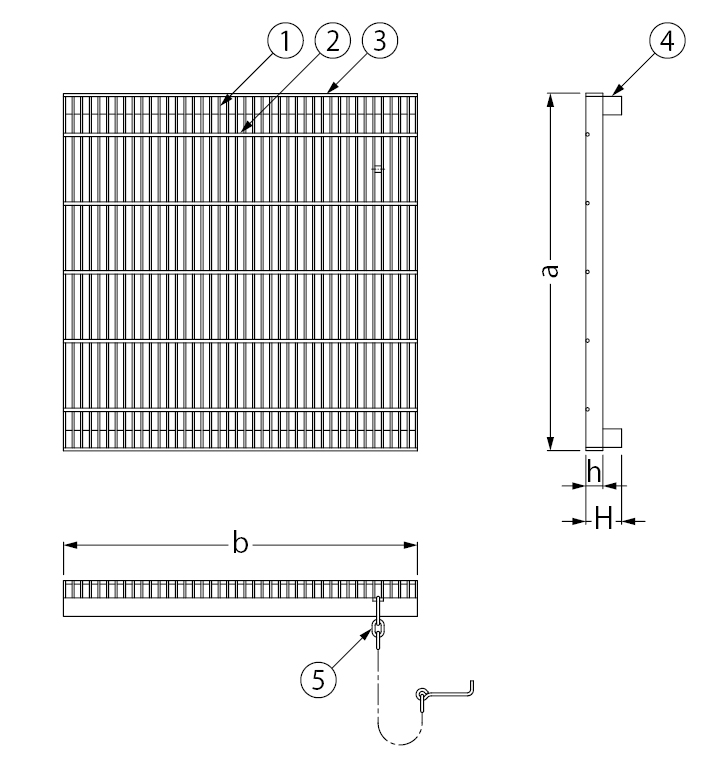

製品図面

QSCD

メインバーピッチ

QXCD

部品構成

メインバー
材質：SS400
処理：溶融亜鉛めっき
クロスバー
材質：SS400
処理：溶融亜鉛めっき
エンドプレート
材質：SS400
処理：溶融亜鉛めっき
かさ上げ材
材質：STKR400
処理：溶融亜鉛めっき
盗難防止用鎖
材質：SWRM8
処理：溶融亜鉛めっき

別売部品

開閉ハンドル E型

衝撃係数・スパン・許容応力の基準

注文・発注情報

ご注文は下記要領でご指示ください。

寸法・質量表＜単位：mm＞

※●印は公共建築協会評価対象品です。

適用荷重	CDます寸法（mm）	呼称	寸法（mm）				質量（㎏/枚）
適用荷重	CDます寸法（mm）	呼称	a	b	h	H	質量（㎏/枚）
T-2	300	●300	370	367	25	50	9.2
	360	●360	425	418	25	50	12.0
	450	●450	518	506	25	50	16.7
	500	●500	570	569	32	48	27.3
	600	●600	670	657	32	57	32.5

価格

製品符号－呼称	価格（円/枚）	図面・施工要領書等
QSCD－300	12,500
QSCD－360	15,600
QSCD－450	19,400
QSCD－500	27,300
QSCD－600	36,300

※価格には消費税は含まれておりません。
