スチール製グレーチング

バスケット・ステンレス製ボルトキャップ付　ボルト固定式　枠付正方形型　細目プレーンタイプ　集水桝用

グレーチング製品符号：QSCL-BC
バスケット製品符号：DK-Z

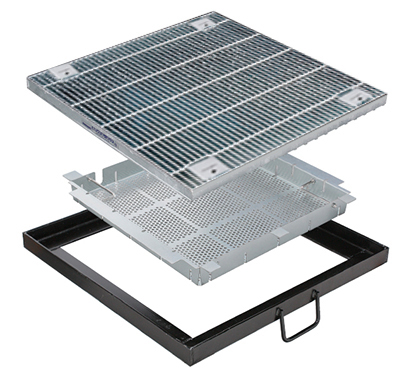

製品写真

バスケット付　スチール製グレーチング　集水桝用

製品の特徴

スチール製グレーチングとバスケット、受枠で構成された集水桝用です。
バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
バスケットは耐久性、耐食性に優れたSGMCC（溶融亜鉛－アルミニウム－マグネシウム合金めっき鋼板）製です。
バスケットは環境にやさしい無溶接工法です。

「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。集水桝の清掃、管理作業の軽減に貢献します。

納まり図

DK-Z

製品図面

バスケット付　スチール製グレーチング　集水桝用　製品図面

ボルト固定部詳細図

部品構成

メインバー
材質：SS400
処理：溶融亜鉛めっき
クロスバー
材質：SS400
処理：溶融亜鉛めっき
エンドプレート
材質：SS400
処理：溶融亜鉛めっき
ベースプレート
材質：SS400
処理：溶融亜鉛めっき
受枠
材質：SPHCまたはSS400
処理：樹脂系塗装
アンカー（φ9）
材質：SS400
処理：樹脂系塗装
クッション
材質：クロロプレンゴム
ボルトキャップ
材質：SUS304
バスケット
材質：SGMCC

別売部品

T形レンチ
h=25 呼び17
h=32～90 呼び24
鎖取付金具 AK

バスケット詳細図

バスケット　DK-Z　製品図面

バスケット部品構成

バスケット本体
材質：SGMCC
把手
材質：SUS304
六角ナット
材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号	C	D	質量（kg）
DK-300-Z	347.6	279.2	0.9
DK-350-Z	397.6	329.2	1.0
DK-400-Z	447.6	379.2	1.4
DK-450-Z	497.6	429.2	1.5
DK-500-Z	547.6	479.2	1.8
DK-600-Z	647.6	579.2	2.7
DK-700-Z	747.6	679.2	3.3

設計情報

長方形タイプの製作も可能です。
＜例＞600×1000対応品
バスケットの排水機能維持のため、定期的に掃除を行ってください。
バスケットを設置した際に、グレーチングが受枠の上面より約1mm高くなる製品があります。
ボルトキャップは、グレーチング1枚につき4個1組です。

注文・発注情報

クッションの有無もご指示ください。
＜例＞
クッションなし：QSCL-BC-3338-a
クッション付　：QSCL-BC-3338-b
受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。

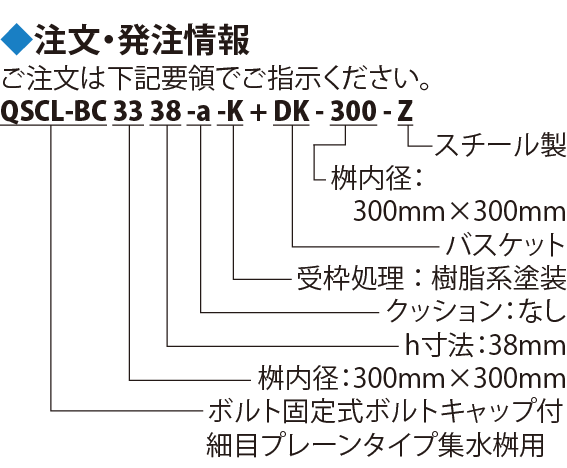

ご注文は下記要領でご指示ください。

クッションなし　寸法・質量表＜単位：mm＞

適用荷重	桝内径	呼称	グレーチング					受枠（クッションなし）-a			総質量（kg/組）
適用荷重	桝内径	呼称	a	b	h	メインバー	質量（kg）	A	B	H	総質量（kg/組）
T-25	300×300	3338	400	393	38	FB3×38	13.2	420	420	50	21.8
	350×350	3338AI	450	440	38	I-38	18.2	470	470	50	28.0
	400×400	4444I	500	500	44	I-44	26.2	520	520	56	37.5
	450×450	4444AI	550	545	44	I-44	29.5	570	570	56	41.9
	500×500	5550	600	※289･304	50	I-50	53.2	620	620	61	67.2
	600×600	6650	700	※348･348	50	I-50	72.8	720	720	61	89.2
	700×700	7750	800	※393･393	50	I-50	95.1	820	820	61	115.9
T-20	300×300	3338	400	393	38	FB3×38	13.2	420	420	50	21.8
	350×350	3338A	450	443	38	FB3×38	16.6	470	470	50	26.4
	400×400	4438I	500	500	38	I-38	23.0	520	520	50	33.8
	450×450	4444AI	550	545	44	I-44	29.5	570	570	56	41.9
	500×500	5544I	600	590	44	I-44	35.6	620	620	56	49.1
	600×600	6650	700	※348･348	50	I-50	72.8	720	720	61	89.2
	700×700	7750	800	※393･393	50	I-50	95.1	820	820	61	113.9
T-14･T-6	300×300	3332	400	393	32	FB3×32	11.4	420	420	44	19.3
	350×350	3332A	450	443	32	FB3×32	14.4	470	470	44	23.2
	400×400	4438	500	494	38	FB3×38	20.1	520	520	50	30.9
	450×450	4438A	550	544	38	FB3×38	24.4	570	570	50	36.3
	500×500	5538I	600	590	38	I-38	31.2	620	620	50	44.1
	600×600	6644I	700	695	44	I-44	46.7	720	720	56	61.8
	700×700	7744I	800	800	44	I-44	63.3	820	820	56	81.4
T-2	300×300	3325	400	393	25	FB3×25	9.7	420	420	38	15.5
	350×350	3325A	450	443	25	FB3×25	12.3	470	470	38	19.4
	400×400	4425	500	494	25	FB3×25	15.3	520	520	38	23.8
	450×450	4425A	550	544	25	FB3×25	17.5	570	570	38	27.6
	500×500	5532	600	594	32	FB3×32	25.0	620	620	44	37.0
	600×600	6632	700	695	32	FB3×32	33.4	720	720	44	47.4
	700×700	7732	800	796	32	FB3×32	44.5	820	820	44	60.5

※印はグレーチングが2枚割となります。

クッション付　寸法・質量表＜単位：mm＞

適用荷重	桝内径	呼称	グレーチング					受枠（クッション付）-b			総質量（kg/組）
適用荷重	桝内径	呼称	a	b	h	メインバー	質量（kg）	A	B	H	総質量（kg/組）
T-25	300×300	3338	400	393	38	FB3×38	13.2	420	420	56	22.2
	350×350	3338AI	450	440	38	I-38	18.2	470	470	56	28.4
	400×400	4444I	500	500	44	I-44	26.2	520	520	61	38.0
	450×450	4444AI	550	545	44	I-44	29.5	570	570	61	42.4
	500×500	5550	600	※289･304	50	I-50	53.2	620	620	66	67.7
	600×600	6650	700	※348･348	50	I-50	72.8	720	720	66	89.9
	700×700	7750	800	※393･393	50	I-50	95.1	820	820	66	114.7
T-20	300×300	3338	400	393	38	FB3×38	13.2	420	420	56	22.2
	350×350	3338A	450	443	38	FB3×38	16.6	470	470	56	26.8
	400×400	4438I	500	500	38	I-38	23.0	520	520	56	34.3
	450×450	4444AI	550	545	38	I-44	29.5	570	570	61	52.4
	500×500	5544I	600	590	44	I-44	35.6	620	620	61	49.6
	600×600	6650	700	※348･348	50	I-50	72.8	720	720	66	89.9
	700×700	7750	800	※393･393	50	I-50	95.1	820	820	66	114.7
T-14･T-6	300×300	3332	400	393	32	FB3×32	11.4	420	420	50	19.9
	350×350	3332A	450	443	32	FB3×32	14.4	470	470	50	24.1
	400×400	4438	500	494	38	FB3×38	20.1	520	520	56	31.4
	450×450	4438A	550	544	38	FB3×38	24.4	570	570	56	36.8
	500×500	5538I	600	590	38	I-38	31.2	620	620	56	44.7
	600×600	6644I	700	695	44	I-44	46.7	720	720	61	61.1
	700×700	7744I	800	800	44	I-44	63.3	820	820	61	82.1
T-2	300×300	3325	400	393	25	FB3×25	9.7	420	420	44	16.1
	350×350	3325A	450	443	25	FB3×25	12.3	470	470	44	20.1
	400×400	4425	500	494	25	FB3×25	15.3	520	520	44	24.6
	450×450	4425A	550	544	25	FB3×25	17.5	570	570	44	28.5
	500×500	5532	600	594	32	FB3×32	25.0	620	620	50	37.9
	600×600	6632	700	695	32	FB3×32	33.4	720	720	50	48.5
	700×700	7732	800	796	32	FB3×32	44.5	820	820	50	61.8

※印はグレーチングが2枚割となります。

クッションなし　価格

適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	本体（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
T-25	300×300	QSCL-BC-3338-a +DK-300-Z	21.8	21,500	10,600	3,600	15,400	51,100
	350×350	QSCL-BC-3338AI-a +DK-350-Z	28.0	30,700	11,600	3,600	17,500	63,400
	400×400	QSCL-BC-4444I-a +DK-400-Z	37.5	35,300	13,400	3,600	19,100	71,400
	450×450	QSCL-BC-4444AI-a +DK-450-Z	41.9	39,200	13,800	3,600	20,800	77,400
	500×500	QSCL-BC-5550-a +DK-500-Z	67.2	71,800	19,200	7,200	25,300	123,500
	600×600	QSCL-BC-6650-a +DK-600-Z	89.2	92,100	19,500	7,200	33,100	151,900
	700×700	QSCL-BC-7750-a +DK-700-Z	115.9	145,000	24,900	7,200	44,400	221,500
T-20	300×300	QSCL-BC-3338-a +DK-300-Z	21.8	21,500	10,600	3,600	15,400	51,100
	350×350	QSCL-BC-3338A-a +DK-350-Z	26.4	28,200	11,600	3,600	17,500	60,900
	400×400	QSCL-BC-4438I-a +DK-400-Z	33.8	30,800	12,300	3,600	19,100	65,800
	450×450	QSCL-BC-4444AI-a +DK-450-Z	41.9	39,200	13,800	3,600	20,800	77,400
	500×500	QSCL-BC-5544I-a +DK-500-Z	49.1	41,900	14,200	3,600	25,300	85,000
	600×600	QSCL-BC-6650-a +DK-600-Z	89.2	92,100	19,500	7,200	33,100	151,900
	700×700	QSCL-BC-7750-a +DK-700-Z	113.9	145,000	24,900	7,200	44,400	221,500
T-14・T-6	300×300	QSCL-BC-3332-a +DK-300-Z	19.3	19,700	10,400	3,600	15,400	49,100
	350×350	QSCL-BC-3332A-a +DK-350-Z	23.2	26,100	11,200	3,600	17,500	58,400
	400×400	QSCL-BC-4438-a +DK-400-Z	30.9	28,700	12,300	3,600	19,100	63,700
	450×450	QSCL-BC-4438A-a +DK-450-Z	36.3	32,300	12,600	3,600	20,800	69,300
	500×500	QSCL-BC-5538I-a +DK-500-Z	44.1	36,100	14,100	3,600	25,300	79,100
	600×600	QSCL-BC-6644I-a +DK-600-Z	61.8	58,800	14,400	3,600	33,100	109,900
	700×700	QSCL-BC-7744I-a +DK-700-Z	81.4	93,700	20,700	3,600	44,400	162,400
T-2	300×300	QSCL-BC-3325-a +DK-300-Z	15.5	17,000	10,200	3,600	15,400	46,200
	350×350	QSCL-BC-3325A-a +DK-350-Z	19.4	22,000	10,800	3,600	17,500	53,900
	400×400	QSCL-BC-4425-a +DK-400-Z	23.8	22,800	11,000	3,600	19,100	56,500
	450×450	QSCL-BC-4425A-a +DK-450-Z	27.6	25,900	11,500	3,600	20,800	61,800
	500×500	QSCL-BC-5532-a +DK-500-Z	37.0	32,900	12,500	3,600	25,300	74,300
	600×600	QSCL-BC-6632-a +DK-600-Z	47.4	41,500	13,000	3,600	33,100	91,200
	700×700	QSCL-BC-7732-a +DK-700-Z	60.5	67,100	18,600	3,600	44,400	133,700

※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

クッション付　価格

適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	価格				セット価格（円/組）	図面・施工要領書等
適用荷重	桝内径（mm）	製品符号－呼称	総質量（kg）	本体（円/枚）	受枠（円/枚）	ボルトキャップ（円/組）	バスケット（円/個）	セット価格（円/組）	図面・施工要領書等
T-25	300×300	QSCL-BC-3338-b +DK-300-Z	22.2	21,500	13,600	3,600	15,400	54,100
	350×350	QSCL-BC-3338AI-b +DK-350-Z	28.4	30,700	14,600	3,600	17,500	66,400
	400×400	QSCL-BC-4444I-b +DK-400-Z	38.0	35,300	16,400	3,600	19,100	74,400
	450×450	QSCL-BC-4444AI-b +DK-450-Z	42.4	39,200	16,800	3,600	20,800	80,400
	500×500	QSCL-BC-5550-b +DK-500-Z	67.7	71,800	22,200	7,200	25,300	126,500
	600×600	QSCL-BC-6650-b +DK-600-Z	89.9	92,100	22,500	7,200	33,100	154,900
	700×700	QSCL-BC-7750-b +DK-700-Z	114.7	145,000	27,900	7,200	44,400	224,500
T-20	300×300	QSCL-BC-3338-b +DK-300-Z	22.2	21,500	13,600	3,600	15,400	54,100
	350×350	QSCL-BC-3338A-b +DK-350-Z	26.8	28,200	14,600	3,600	17,500	63,900
	400×400	QSCL-BC-4438I-b +DK-400-Z	34.3	30,800	15,300	3,600	19,100	68,800
	450×450	QSCL-BC-4444AI-b +DK-450-Z	52.4	39,200	16,800	3,600	20,800	80,400
	500×500	QSCL-BC-5544I-b +DK-500-Z	49.6	41,900	17,200	3,600	25,300	88,000
	600×600	QSCL-BC-6650-b +DK-600-Z	89.9	92,100	22,500	7,200	33,100	154,900
	700×700	QSCL-BC-7750-b +DK-700-Z	114.7	145,000	27,900	7,200	44,400	224,500
T-14・T-6	300×300	QSCL-BC-3332-b +DK-300-Z	19.9	19,700	13,400	3,600	15,400	52,100
	350×350	QSCL-BC-3332A-b +DK-350-Z	24.1	26,100	14,200	3,600	17,500	61,400
	400×400	QSCL-BC-4438-b +DK-400-Z	31.4	28,700	15,300	3,600	19,100	66,700
	450×450	QSCL-BC-4438A-b +DK-450-Z	36.8	32,300	15,600	3,600	20,800	72,300
	500×500	QSCL-BC-5538I-b +DK-500-Z	44.7	36,100	17,100	3,600	25,300	82,100
	600×600	QSCL-BC-6644I-b +DK-600-Z	61.1	58,800	17,400	3,600	33,100	112,900
	700×700	QSCL-BC-7744I-b +DK-700-Z	82.1	93,700	23,700	3,600	44,400	165,400
T-2	300×300	QSCL-BC-3325-b +DK-300-Z	16.1	17,000	13,200	3,600	15,400	49,200
	350×350	QSCL-BC-3325A-b +DK-350-Z	20.1	22,000	13,800	3,600	17,500	56,900
	400×400	QSCL-BC-4425-b +DK-400-Z	24.6	22,800	14,000	3,600	19,100	59,500
	450×450	QSCL-BC-4425A-b +DK-450-Z	28.5	25,900	14,500	3,600	20,800	64,800
	500×500	QSCL-BC-5532-b +DK-500-Z	37.9	32,900	15,500	3,600	25,300	77,300
	600×600	QSCL-BC-6632-b +DK-600-Z	48.5	41,500	16,000	3,600	33,100	94,200
	700×700	QSCL-BC-7732-b +DK-700-Z	61.8	67,100	21,600	3,600	44,400	136,700
