スチール製グレーチング

バスケット・ゴム製ボルトキャップ付　ボルト固定式　枠付正方形型　細目プレーンタイプ　集水桝用

グレーチング 製品符号：QSCL-HC
バスケット 製品符号：DK-Z

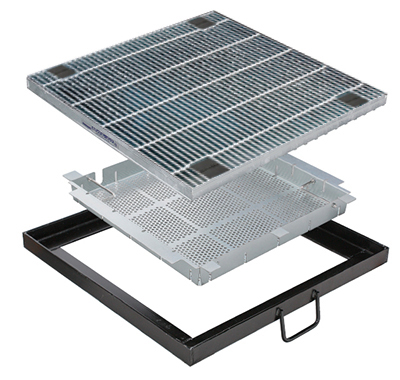

製品写真

バスケット付　スチール製グレーチング　集水桝用

製品の特徴

  • スチール製グレーチングとバスケット、受枠で構成された集水桝用です。
  • バスケットにより、グレーチングのすきまから集水桝内へ落葉やゴミが落下するのを防ぎます。
  • 底板部にはφ6の開孔を、側面部にオーバーフロー対策用の長穴を設け、ゴミが堆積しても雨水が溢れにくい構造です。
  • バスケットは清掃、管理作業の際に容易に持ち上げることができる把手付です。
  • バスケットは耐久性、耐食性に優れたSGMCC（溶融亜鉛－アルミニウム－マグネシウム合金めっき鋼板）製です。
  • バスケットは環境にやさしい無溶接工法です。
滑り抵抗値BPN=40以上
「落葉」を集める「バスケット」が付属し、メンテナンス時の「助っ人」になることから「落葉助っ人」と名付けました。集水桝の清掃、管理作業の軽減に貢献します。

納まり図

DK-Z

製品図面

バスケット付　スチール製グレーチング　集水桝用　製品図面

ボルト固定部詳細図

ボルト固定部詳細図

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. ベースプレート
    材質：SS400
    処理：溶融亜鉛めっき
  5. 受枠
    材質：SPHCまたはSS400
    処理：樹脂系塗装
  6. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装
  7. クッション
    材質：クロロプレンゴム
  8. ボルトキャップ
    材質：クロロプレンゴム
  9. バスケット
    材質：SGMCC

別売部品

  • T形レンチ
    h=25 呼び17
    h=32～90 呼び24
  • 鎖取付金具 AK

バスケット詳細図

バスケット　DK-Z　製品図面

バスケット部品構成

  1. バスケット本体
    材質：SGMCC
  2. 把手
    材質：SUS304
  3. 六角ナット
    材質：SUS304

バスケット寸法・質量表＜単位：mm＞

製品符号 C D 質量（kg） バスケット図面
DK-300-Z 347.6 279.2 0.9 CAD図面DXF図面DWG図面ご使用願い図
DK-350-Z 397.6 329.2 1.0 CAD図面DXF図面DWG図面ご使用願い図
DK-400-Z 447.6 379.2 1.4 CAD図面DXF図面DWG図面ご使用願い図
DK-450-Z 497.6 429.2 1.5 CAD図面DXF図面DWG図面ご使用願い図
DK-500-Z 547.6 479.2 1.8 CAD図面DXF図面DWG図面ご使用願い図
DK-600-Z 647.6 579.2 2.7 CAD図面DXF図面DWG図面ご使用願い図
DK-700-Z 747.6 679.2 3.3 CAD図面DXF図面DWG図面ご使用願い図

設計情報

  1. 長方形タイプの製作も可能です。
    ＜例＞600×1000対応品
  2. バスケットの排水機能維持のため、定期的に掃除を行ってください。
  3. バスケットを設置した際に、グレーチングが受枠の上面より約1mm高くなる製品があります。
  4. ボルトキャップは、グレーチング1枚につき4個1組です。

注文・発注情報

  1. クッションの有無もご指示ください。
    ＜例＞
    クッションなし：QSCL-HC-3338-a
    クッション付　：QSCL-HC-3338-b
  2. 受枠の表面処理が樹脂系塗装の場合はK、溶融亜鉛めっきの場合はZをつけてご指示ください。

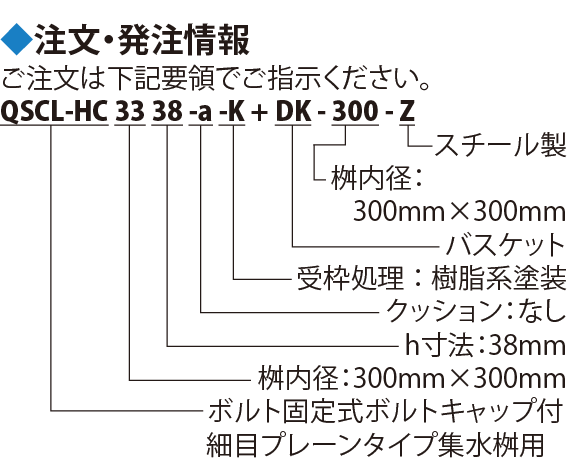

  3. ご注文は記要領でご指示ください。

ワンポイント情報

  1. 落葉助っ人とボルト固定用集水桝の材質別の適合について

寸法・質量表

  1. クッションなし／ クッション付

価格

クッションなし／クッション付

クッションなし　寸法・質量表＜単位：mm＞

適用荷重 桝内径 呼称 グレーチング 受枠（クッションなし）-a 総質量
（kg/組）
a b h メインバー 質量
（kg）		 A B H
T-25 300×300 3338 400 393 38 FB3×38 13.2 420 420 50 21.8
350×350 3338AI 450 440 38 I-38 18.2 470 470 50 28.0
400×400 4444I 500 500 44 I-44 26.2 520 520 56 37.5
450×450 4444AI 550 545 44 I-44 29.5 570 570 56 41.9
500×500 5550 600 ※289･304 50 I-50 53.2 620 620 61 67.2
600×600 6650 700 ※348･348 50 I-50 72.8 720 720 61 89.2
700×700 7750 800 ※393･393 50 I-50 95.1 820 820 61 115.9
T-20 300×300 3338 400 393 38 FB3×38 13.2 420 420 50 21.8
350×350 3338A 450 443 38 FB3×38 16.6 470 470 50 26.4
400×400 4438I 500 500 38 I-38 23.0 520 520 50 33.8
450×450 4444AI 550 545 44 I-44 29.5 570 570 56 41.9
500×500 5544I 600 590 44 I-44 35.6 620 620 56 49.1
600×600 6650 700 ※348･348 50 I-50 72.8 720 720 61 89.2
700×700 7750 800 ※393･393 50 I-50 95.1 820 820 61 113.9
T-14･T-6 300×300 3332 400 393 32 FB3×32 11.4 420 420 44 19.3
350×350 3332A 450 443 32 FB3×32 14.4 470 470 44 23.2
400×400 4438 500 494 38 FB3×38 20.1 520 520 50 30.9
450×450 4438A 550 544 38 FB3×38 24.4 570 570 50 36.3
500×500 5538I 600 590 38 I-38 31.2 620 620 50 44.1
600×600 6644I 700 695 44 I-44 46.7 720 720 56 61.8
700×700 7744I 800 800 44 I-44 63.3 820 820 56 81.4
T-2 300×300 3325 400 393 25 FB3×25 9.7 420 420 38 15.5
350×350 3325A 450 443 25 FB3×25 12.3 470 470 38 19.4
400×400 4425 500 494 25 FB3×25 15.3 520 520 38 23.8
450×450 4425A 550 544 25 FB3×25 17.5 570 570 38 27.6
500×500 5532 600 594 32 FB3×32 25.0 620 620 44 37.0
600×600 6632 700 695 32 FB3×32 33.4 720 720 44 47.4
700×700 7732 800 796 32 FB3×32 44.5 820 820 44 60.5
※印はグレーチングが2枚割となります。

クッション付　寸法・質量表＜単位：mm＞

適用荷重 桝内径 呼称 グレーチング 受枠（クッション付）-b 総質量
（kg/組）
a b h メインバー 質量
（kg）		 A B H
T-25 300×300 3338 400 393 38 FB3×38 13.2 420 420 56 22.2
350×350 3338AI 450 440 38 I-38 18.2 470 470 56 28.4
400×400 4444I 500 500 44 I-44 26.2 520 520 61 38.0
450×450 4444AI 550 545 44 I-44 29.5 570 570 61 42.4
500×500 5550 600 ※289･304 50 I-50 53.2 620 620 66 67.7
600×600 6650 700 ※348･348 50 I-50 72.8 720 720 66 89.9
700×700 7750 800 ※393･393 50 I-50 95.1 820 820 66 114.7
T-20 300×300 3338 400 393 38 FB3×38 13.2 420 420 56 22.2
350×350 3338A 450 443 38 FB3×38 16.6 470 470 56 26.8
400×400 4438I 500 500 38 I-38 23.0 520 520 56 34.3
450×450 4444AI 550 545 38 I-44 29.5 570 570 61 52.4
500×500 5544I 600 590 44 I-44 35.6 620 620 61 49.6
600×600 6650 700 ※348･348 50 I-50 72.8 720 720 66 89.9
700×700 7750 800 ※393･393 50 I-50 95.1 820 820 66 114.7
T-14･T-6 300×300 3332 400 393 32 FB3×32 11.4 420 420 50 19.9
350×350 3332A 450 443 32 FB3×32 14.4 470 470 50 24.1
400×400 4438 500 494 38 FB3×38 20.1 520 520 56 31.4
450×450 4438A 550 544 38 FB3×38 24.4 570 570 56 36.8
500×500 5538I 600 590 38 I-38 31.2 620 620 56 44.7
600×600 6644I 700 695 44 I-44 46.7 720 720 61 61.1
700×700 7744I 800 800 44 I-44 63.3 820 820 61 82.1
T-2 300×300 3325 400 393 25 FB3×25 9.7 420 420 44 16.1
350×350 3325A 450 443 25 FB3×25 12.3 470 470 44 20.1
400×400 4425 500 494 25 FB3×25 15.3 520 520 44 24.6
450×450 4425A 550 544 25 FB3×25 17.5 570 570 44 28.5
500×500 5532 600 594 32 FB3×32 25.0 620 620 50 37.9
600×600 6632 700 695 32 FB3×32 33.4 720 720 50 48.5
700×700 7732 800 796 32 FB3×32 44.5 820 820 50 61.8
※印はグレーチングが2枚割となります。

バスケット・ゴム製ボルトキャップ付　ボルト固定式　枠付正方形型　細目プレーンタイプ　集水桝用
QSCL-HC　クッションなし　価格

適用
荷重		 桝内径
（mm）		 製品符号－呼称 総質量
（kg）		 価格 セット価格
（円/組）		 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 ボルトキャップ
（円/組）		 バスケット
（円/個）
T-25 300×300 QSCL-HC-3338-a
+DK-300-Z		 21.8 21,500 10,600 4,800 15,400 52,300 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3338AI-a
+DK-350-Z		 28.0 30,700 11,600 4,800 17,500 64,600 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4444I-a
+DK-400-Z		 37.5 35,300 13,400 4,800 19,100 72,600 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4444AI-a
+DK-450-Z		 41.9 39,200 13,800 4,800 20,800 78,600 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5550-a
+DK-500-Z		 67.2 71,800 19,200 9,600 25,300 125,900 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6650-a
+DK-600-Z		 89.2 92,100 19,500 9,600 33,100 154,300 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7750-a
+DK-700-Z		 115.9 145,000 24,900 9,600 44,400 223,900 CAD図面DXF図面DWG図面ご使用願い図
T-20 300×300 QSCL-HC-3338-a
+DK-300-Z		 21.8 21,500 10,600 4,800 15,400 52,300 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3338A-a
+DK-350-Z		 26.4 28,200 11,600 4,800 17,500 62,100 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4438I-a
+DK-400-Z		 33.8 30,800 12,300 4,800 19,100 67,000 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4444AI-a
+DK-450-Z		 41.9 39,200 13,800 4,800 20,800 78,600 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5544I-a
+DK-500-Z		 49.1 41,900 14,200 4,800 25,300 86,200 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6650-a
+DK-600-Z		 89.2 92,100 19,500 9,600 33,100 154,300 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7750-a
+DK-700-Z		 113.9 145,000 24,900 9,600 44,400 223,900 CAD図面DXF図面DWG図面ご使用願い図
T-14・T-6 300×300 QSCL-HC-3332-a
+DK-300-Z		 19.3 19,700 10,400 4,800 15,400 50,300 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3332A-a
+DK-350-Z		 23.2 26,100 11,200 4,800 17,500 59,600 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4438-a
+DK-400-Z		 30.9 28,700 12,300 4,800 19,100 64,900 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4438A-a
+DK-450-Z		 36.3 32,300 12,600 4,800 20,800 70,500 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5538I-a
+DK-500-Z		 44.1 36,100 14,100 4,800 25,300 80,300 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6644I-a
+DK-600-Z		 61.8 58,800 14,400 4,800 33,100 111,100 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7744I-a
+DK-700-Z		 81.4 93,700 20,700 4,800 44,400 163,600 CAD図面DXF図面DWG図面ご使用願い図
T-2 300×300 QSCL-HC-3325-a
+DK-300-Z		 15.5 17,000 10,200 4,800 15,400 47,400 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3325A-a
+DK-350-Z		 19.4 22,000 10,800 4,800 17,500 55,100 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4425-a
+DK-400-Z		 23.8 22,800 11,000 4,800 19,100 57,700 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4425A-a
+DK-450-Z		 27.6 25,900 11,500 4,800 20,800 63,000 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5532-a
+DK-500-Z		 37.0 32,900 12,500 4,800 25,300 75,500 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6632-a
+DK-600-Z		 47.4 41,500 13,000 4,800 33,100 92,400 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7732-a
+DK-700-Z		 60.5 67,100 18,600 4,800 44,400 134,900 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。

バスケット・ゴム製ボルトキャップ付　ボルト固定式　枠付正方形型　細目プレーンタイプ　集水桝用
QSCL-HC　クッション付　価格

適用
荷重		 桝内径
（mm）		 製品符号－呼称 総質量
（kg）		 価格 セット価格
（円/組）		 図面・施工要領書等
本体
（円/枚）		 受枠
（円/枚）		 ボルトキャップ
（円/組）		 バスケット
（円/個）
T-25 300×300 QSCL-HC-3338-b
+DK-300-Z		 22.2 21,500 13,600 4,800 15,400 55,300 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3338AI-b
+DK-350-Z		 28.4 30,700 14,600 4,800 17,500 67,600 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4444I-b
+DK-400-Z		 38.0 35,300 16,400 4,800 19,100 75,600 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4444AI-b
+DK-450-Z		 42.4 39,200 16,800 4,800 20,800 81,600 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5550-b
+DK-500-Z		 67.7 71,800 22,200 9,600 25,300 128,900 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6650-b
+DK-600-Z		 89.9 92,100 22,500 9,600 33,100 157,300 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7750-b
+DK-700-Z		 114.7 145,000 27,900 9,600 44,400 226,900 CAD図面DXF図面DWG図面ご使用願い図
T-20 300×300 QSCL-HC-3338-b
+DK-300-Z		 22.2 21,500 13,600 4,800 15,400 55,300 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3338A-b
+DK-350-Z		 26.8 28,200 14,600 4,800 17,500 65,100 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4438I-b
+DK-400-Z		 34.3 30,800 15,300 4,800 19,100 70,000 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4444AI-b
+DK-450-Z		 52.4 39,200 16,800 4,800 20,800 81,600 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5544I-b
+DK-500-Z		 49.6 41,900 17,200 4,800 25,300 89,200 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6650-b
+DK-600-Z		 89.9 92,100 22,500 9,600 33,100 157,300 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7750-b
+DK-700-Z		 114.7 145,000 27,900 9,600 44,400 226,900 CAD図面DXF図面DWG図面ご使用願い図
T-14・T-6 300×300 QSCL-HC-3332-b
+DK-300-Z		 19.9 19,700 13,400 4,800 15,400 53,300 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3332A-b
+DK-350-Z		 24.1 26,100 14,200 4,800 17,500 62,600 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4438-b
+DK-400-Z		 31.4 28,700 15,300 4,800 19,100 67,900 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4438A-b
+DK-450-Z		 36.8 32,300 15,600 4,800 20,800 73,500 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5538I-b
+DK-500-Z		 44.7 36,100 17,100 4,800 25,300 83,300 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6644I-b
+DK-600-Z		 61.1 58,800 17,400 4,800 33,100 114,100 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7744I-b
+DK-700-Z		 82.1 93,700 23,700 4,800 44,400 166,600 CAD図面DXF図面DWG図面ご使用願い図
T-2 300×300 QSCL-HC-3325-b
+DK-300-Z		 16.1 17,000 13,200 4,800 15,400 50,400 CAD図面DXF図面DWG図面ご使用願い図
350×350 QSCL-HC-3325A-b
+DK-350-Z		 20.1 22,000 13,800 4,800 17,500 58,100 CAD図面DXF図面DWG図面ご使用願い図
400×400 QSCL-HC-4425-b
+DK-400-Z		 24.6 22,800 14,000 4,800 19,100 60,700 CAD図面DXF図面DWG図面ご使用願い図
450×450 QSCL-HC-4425A-b
+DK-450-Z		 28.5 25,900 14,500 4,800 20,800 66,000 CAD図面DXF図面DWG図面ご使用願い図
500×500 QSCL-HC-5532-b
+DK-500-Z		 37.9 32,900 15,500 4,800 25,300 78,500 CAD図面DXF図面DWG図面ご使用願い図
600×600 QSCL-HC-6632-b
+DK-600-Z		 48.5 41,500 16,000 4,800 33,100 95,400 CAD図面DXF図面DWG図面ご使用願い図
700×700 QSCL-HC-7732-b
+DK-700-Z		 61.8 67,100 21,600 4,800 44,400 137,900 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
※ボルトキャップは、グレーチング1枚につき4個1組です。
