スチール製グレーチング

110°開閉式　細目プレーンタイプ　集水桝用

適用荷重：T-25・T-20・T-14・T-6・T-2
製品符号：QSF
メインバー：フラットバー

製品写真

QSF

製品の特徴

  1. ピンヒンジはスプリングによる可動式で、グレーチングの脱着が行えます。

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 T-25、I-38・44を除く全サイズ

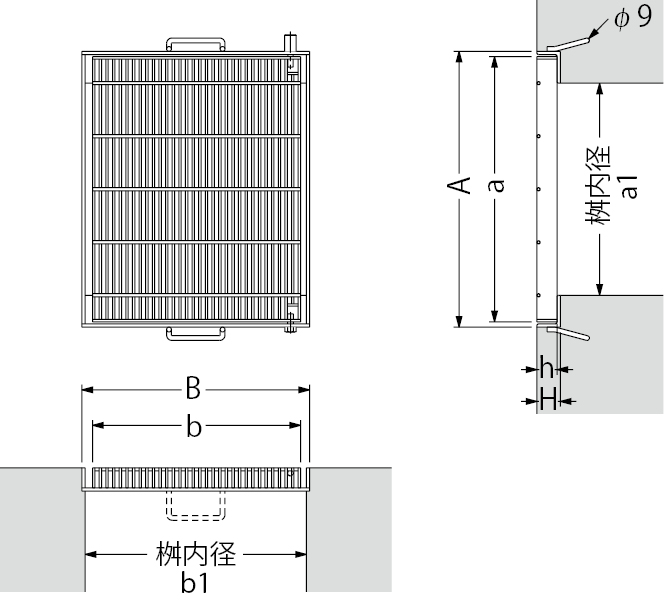

製品図面

QSF

メインバーピッチ

QSF

ポイント

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. リベット
    材質：SS400
    処理：樹脂系塗装
  5. ボックス
    材質：SS400
    処理：樹脂系塗装
  6. 受枠
    材質：SS400
    処理：樹脂系塗装
  7. アンカー（φ9）
    材質：SS400
    処理：樹脂系塗装

別売部品

衝撃係数・スパン・許容応力の基準

設計情報

  1. 桝内径b1と受枠内径が合致しません。ご注意ください。

注文・発注情報

  1. ご注文は下記要領でご指示ください。

寸法・質量表

  1. T-25仕様/ T-20仕様/ T-14・T-6仕様/ T-2仕様

    2. 価格

  2. T-25仕様/ T-20仕様/ T-14・T-6仕様/ T-2仕様

T-25仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） メインバー 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4344I T-25 300×400 500 305 44 I-44 14.2 520 339 50 20.6
4444I T-25 400×400 500 395 44 I-44 18.4 520 429 50 25.8

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） メインバー 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4338I T-20 300×400 500 305 38 I-38 12.4 520 339 44 18.3
4438I T-20 400×400 500 395 38 I-38 16.0 520 429 44 22.8
5344I T-20 300×500 600 305 44 I-44 17.0 620 339 50 23.8

T-14・T-6仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） メインバー 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4338 T-14・T-6 300×400 500 305 38 FB3×38 11.6 520 339 44 17.5
4438 T-14・T-6 400×400 500 393 38 FB3×38 15.0 520 429 44 21.8
5338I T-14・T-6 300×500 600 305 38 I-38 14.7 620 339 44 20.9
5438I T-14・T-6 400×500 600 395 38 I-38 19.1 620 429 44 26.2
6344I T-14・T-6 300×600 700 305 44 I-44 19.7 720 339 50 26.9

T-2仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 桝内径
b1×a1
（mm）		 グレーチング 受枠 総質量
（㎏/組）
寸法（mm） メインバー 質量
（㎏/枚）		 寸法（mm）
a b h A B H
4325 T-2 300×400 500 305 25 FB3×25 8.0 520 339 31 13.2
4425 T-2 400×400 500 393 25 FB3×25 10.3 520 429 31 16.2
5332 T-2 300×500 600 305 32 FB3×32 11.7 620 339 38 17.4
5432 T-2 400×500 600 393 32 FB3×32 15.1 620 429 38 21.6
6332 T-2 300×600 700 305 32 FB3×32 13.7 720 339 38 19.7
6432 T-2 400×600 700 393 32 FB3×32 17.6 720 429 38 24.4
※エンドプレートはFB4.5となります。

T-25仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
QSF－4344I 29,900 cad図面dxf図面DWG図面ご使用願い図
QSF－4444I 38,800 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-20仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
QSF－4338I 27,400 cad図面dxf図面DWG図面ご使用願い図
QSF－4438I 35,100 cad図面dxf図面DWG図面ご使用願い図
QSF－5344I 34,900 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14・T-6仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
QSF－4338 25,400 cad図面dxf図面DWG図面ご使用願い図
QSF－4438 32,400 cad図面dxf図面DWG図面ご使用願い図
QSF－5338I 30,800 cad図面dxf図面DWG図面ご使用願い図
QSF－5438I 39,900 cad図面dxf図面DWG図面ご使用願い図
QSF－6344I 37,200 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-2仕様　価格

製品符号－呼称 価格（円/組） 図面・施工要領書等
QSF－4325 19,300 cad図面dxf図面DWG図面ご使用願い図
QSF－4425 24,300 cad図面dxf図面DWG図面ご使用願い図
QSF－5332 25,400 cad図面dxf図面DWG図面ご使用願い図
QSF－5432 32,000 cad図面dxf図面DWG図面ご使用願い図
QSF－6332 29,500 cad図面dxf図面DWG図面ご使用願い図
QSF－6432 38,500 cad図面dxf図面DWG図面ご使用願い図
※グレーチングと受枠のセット価格です。
※価格には消費税は含まれておりません。
