マシンハッチ

打込型マシンハッチ

製品符号：RSV-16

製品写真

RSV-16

製品の特徴

  • スラブコンクリート打設と同時にマシンハッチを取り付ける事ができ、工期短縮が図れます。
  • 受枠の型枠への仮固定も簡単で、仮固定の時に受枠のレベル調整が行えます。

設定機種

適合機種
W-6E、W-14E、W-1EC、W-2EC、W-6EC、W-14EC

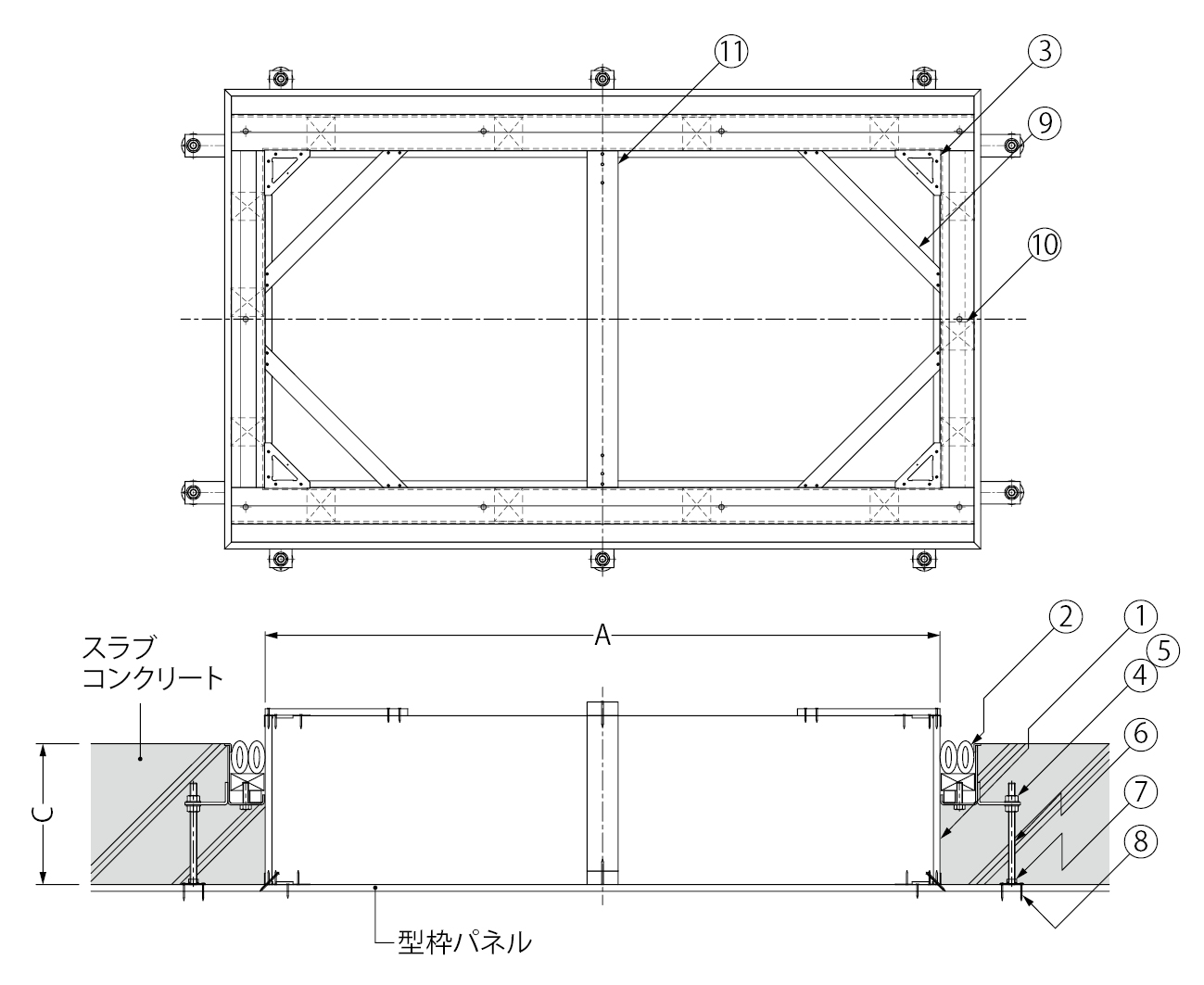

製品図面

RSV-16

部品構成

  1. 型枠
    材質：合板
  2. 養生材
    材質：ポリエチレン
  3. コーナー金具
    材質：SPHC
    処理：電気亜鉛めっき
  4. 六角ナット
    材質：SS400
    処理：電気亜鉛めっき
  5. 平座金
    材質：SS400
    処理：電気亜鉛めっき
  6. ボルト
    材質：SS400
    処理：電気亜鉛めっき
  7. 固定プレート
    材質：SS400
    処理：電気亜鉛めっき
  8. 固定釘
    材質：SS400
  9. 型枠補強材
    材質：木
  10. スペーサー
    材質：木
  11. 桟木
    材質：木

注文・発注情報

  1. 打込金具RSVはマシンハッチとのセット販売となります。 マシンハッチの詳細寸法につきましては、各機種の掲載ページをご覧ください。
  2. ご注文の際は「打込型」とマシンハッチおよび打込金具の製品符号、C寸法（スラブ厚）をご指示ください。
    ＜例＞
    打込型W-6E-600×1200
    RSV-16-600×1200　C＝250

寸法表＜単位：mm＞・価格

呼称 A C 打込金具価格（円/組）
C=250 C=251〜400
700 698 250,300,350,400 56,500 64,500
800 798 250,300,350,400 64,100 72,100
900 898 250,300,350,400 71,700 79,700
1000 998 250,300,350,400 79,200 87,200
600×1200 598×1198 250,300,350,400 71,600 79,400

マシンハッチW-6E＋打込金具RSV-16　価格

製品符号-呼称 マシンハッチ価格（円/組） 打込金具価格（円/組） セット価格（円/組） 図面・施工要領書等
C=250 C=251〜400 C=250 C=251〜400
W-6E-700+
RSV-16-700		 498,900 56,500 64,500 555,400 563,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6E-800+
RSV-16-800		 569,900 64,100 72,100 634,000 642,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6E-900+
RSV-16-900		 649,800 71,700 79,700 721,500 729,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6E-1000+
RSV-16-1000		 719,000 79,200 87,200 798,200 806,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6E-600×1200+
RSV-16-600×1200		 538,600 71,600 79,400 610,200 618,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※ハンドル付は上記マシンハッチ価格の8,800円高。

マシンハッチW-14E＋打込金具RSV-16　価格

製品符号-呼称 マシンハッチ価格（円/組） 打込金具価格（円/組） セット価格（円/組） 図面・施工要領書等
C=250 C=251〜400 C=250 C=251〜400
W-14E-700+
RSV-16-700		 503,000 56,500 64,500 559,500 567,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14E-800+
RSV-16-800		 575,900 64,100 72,100 640,000 648,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14E-900+
RSV-16-900		 666,600 71,700 79,700 738,300 746,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14E-1000+
RSV-16-1000		 729,600 79,200 87,200 808,800 816,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14E-600×1200+
RSV-16-600×1200		 546,300 71,600 79,400 617,900 625,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※ハンドル付は上記マシンハッチ価格の8,800円高。

マシンハッチW-1EC＋打込金具RSV-16　価格

製品符号-呼称 マシンハッチ価格（円/組） 打込金具価格（円/組） セット価格（円/組） 図面・施工要領書等
C=250 C=251〜400 C=250 C=251〜400
W-1EC-700+
RSV-16-700		 256,400 56,500 64,500 312,900 320,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-1EC-800+
RSV-16-800		 291,400 64,100 72,100 355,500 363,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-1EC-900+
RSV-16-900		 319,900 71,700 79,700 391,600 399,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-1EC-1000+
RSV-16-1000		 363,300 79,200 87,200 442,500 450,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-1EC-600×1200+
RSV-16-600×1200		 317,300 71,600 79,400 388,900 396,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※ハンドル付は上記マシンハッチ価格の4,400円高。

マシンハッチW-2EC＋打込金具RSV-16　価格

製品符号-呼称 マシンハッチ価格（円/組） 打込金具価格（円/組） セット価格（円/組） 図面・施工要領書等
C=250 C=251〜400 C=250 C=251〜400
W-2EC-700+
RSV-16-700		 336,000 56,500 64,500 392,500 400,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-2EC-800+
RSV-16-800		 376,300 64,100 72,100 440,400 448,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-2EC-900+
RSV-16-900		 410,700 71,700 79,700 482,400 490,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-2EC-1000+
RSV-16-1000		 597,300 79,200 87,200 676,500 684,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-2EC-600×1200+
RSV-16-600×1200		 428,300 71,600 79,400 499,900 507,700 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※ハンドル付は上記マシンハッチ価格の4,400円高。

マシンハッチW-6EC＋打込金具RSV-16　価格

製品符号-呼称 マシンハッチ価格（円/組） 打込金具価格（円/組） セット価格（円/組） 図面・施工要領書等
C=250 C=251〜400 C=250 C=251〜400
W-6EC-700+
RSV-16-700		 374,000 56,500 64,500 430,500 438,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6EC-800+
RSV-16-800		 416,400 64,100 72,100 480,500 488,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6EC-900+
RSV-16-900		 461,800 71,700 79,700 533,500 541,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6EC-1000+
RSV-16-1000		 674,200 79,200 87,200 753,400 761,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-6EC-600×1200+
RSV-16-600×1200		 460,400 71,600 79,400 532,000 539,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※ハンドル付は上記マシンハッチ価格の4,400円高。

マシンハッチW-14EC＋打込金具RSV-16　価格

製品符号-呼称 マシンハッチ価格（円/組） 打込金具価格（円/組） セット価格（円/組） 図面・施工要領書等
C=250 C=251〜400 C=250 C=251〜400
W-14EC-700+
RSV-16-700		 382,500 56,500 64,500 439,000 447,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14EC-800+
RSV-16-800		 422,900 64,100 72,100 487,000 495,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14EC-900+
RSV-16-900		 469,800 71,700 79,700 541,500 549,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14EC-1000+
RSV-16-1000		 687,400 79,200 87,200 766,600 774,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
W-14EC-600×1200+
RSV-16-600×1200		 471,100 71,600 79,400 542,700 550,500 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
※ハンドル付は上記マシンハッチ価格の4,400円高。
