製品の特徴

• スラブコンクリート打設と同時にフロアーハッチを取り付ける事ができ、工期短縮が図れます。
• 受枠の型枠への仮固定も簡単で、仮固定の時に受枠のレベル調整が行えます。
  関連情報：打込型フロアーハッチの施工手順
• 打込金具RSVはフロアーハッチとのセット販売となります。 フロアーハッチの詳細寸法につきましては、各機種の掲載ページをご覧ください。
MATI-M・MATI-P

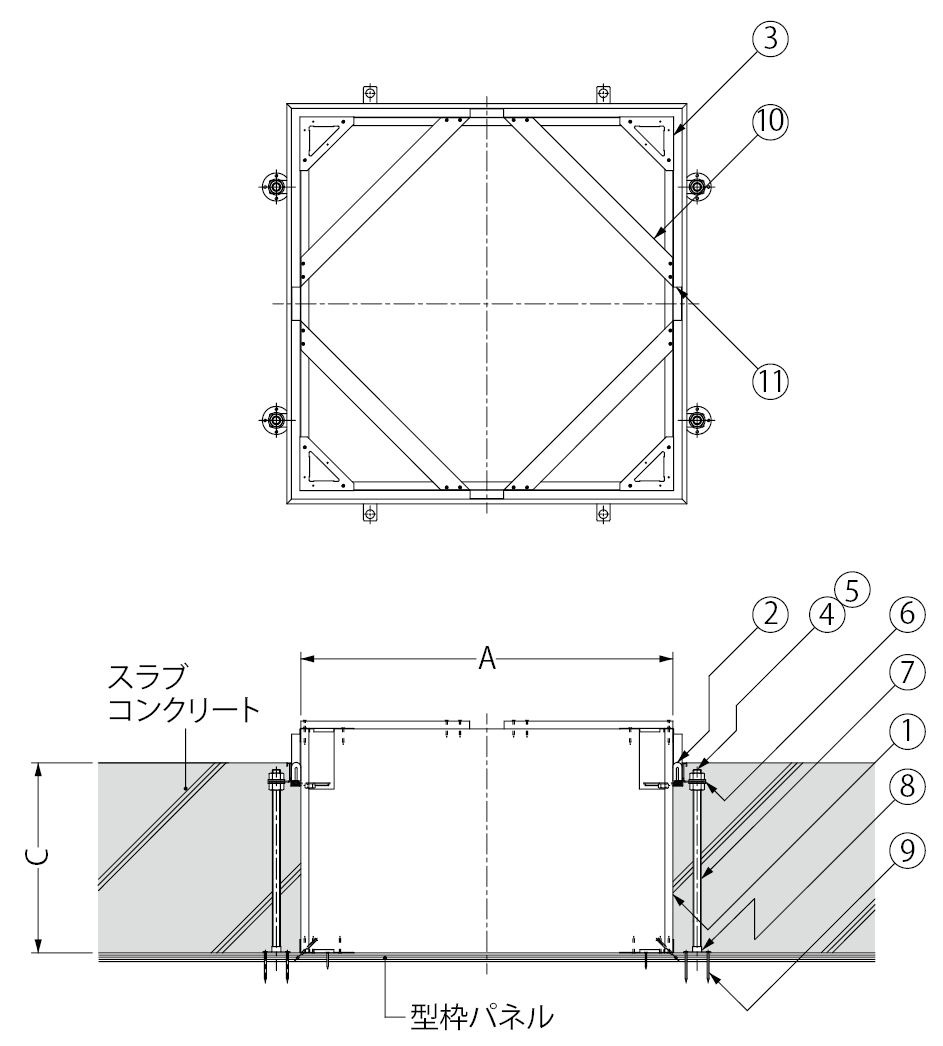

製品図面

寸法表＜単位：mm＞

フロアーハッチMATI-M（充填用）+打込金具RSV-9　価格

製品符号-呼称	フロアーハッチ価格（円/組）	打込金具価格（円/組）		セット価格（円/組）		図面・施工要領書等
		C=120〜200	C=201〜250	C=120〜200	C=201〜250
MATI-M-450+ RSV-9-450	67,800	21,400	22,800	89,200	90,600
MATI-M-600+ RSV-9-600	73,900	24,400	27,100	98,300	101,000

フロアーハッチMATI-P（張物用）+打込金具RSV-9　価格

製品符号-呼称	フロアーハッチ価格（円/組）	打込金具価格（円/組）		セット価格（円/組）		図面・施工要領書等
		C=120〜200	C=201〜250	C=120〜200	C=201〜250
MATI-P-450+ RSV-9-450	67,800	21,400	22,800	89,200	90,600
MATI-P-600+ RSV-9-600	73,900	24,400	27,100	98,300	101,000

打込型フロアーハッチの施工手順

�@型枠パネル上に受枠を開口部芯の対角線上に来るように置き、アンカーのボルト固定用穴位置をけがきます。この時、開口部内法も墨出しします。

�A固定プレートをアンカー穴のけがき位置に釘で固定し、ボルト、六角ナット、平座金を組み付けます。

�B付属の型枠をコーナー金具4個で片側のみ固定し、固定した側を下にして、開口部内法の墨出しに合わせて置き、固定金具を釘で型枠パネルに固定します。

�Cアンカー穴に�Aでセットしたボルトを通して、受枠をボルトの上に置き、六角ナットでレベルを調整します。レベル調整が終ったら平座金、六角ナットで受枠を固定します。

�D型枠の上側にコーナー金具、補強材をクギで固定し、型枠の下側からコンクリートが入らないよう釘で型枠パネルに固定します。

�E受枠と型枠の枠受部にコンクリートが入らないよう、スペーサー及び養生材を挿入し、セット完了。

�Fコンクリートを打設します。

�Gコンクリート硬化後、養生材、スペーサー、補強材、コーナー金具を外し、型枠をハンマーで外側よりたたいて取り外します。
