排水ユニット

樹脂製スリット　すきま6mm　屋内用　ステンレス製トラフ　端部排水　たて引き用

適用荷重：歩行用

製品符号：SEDP-EV
すきま6ｍｍ（P=15）

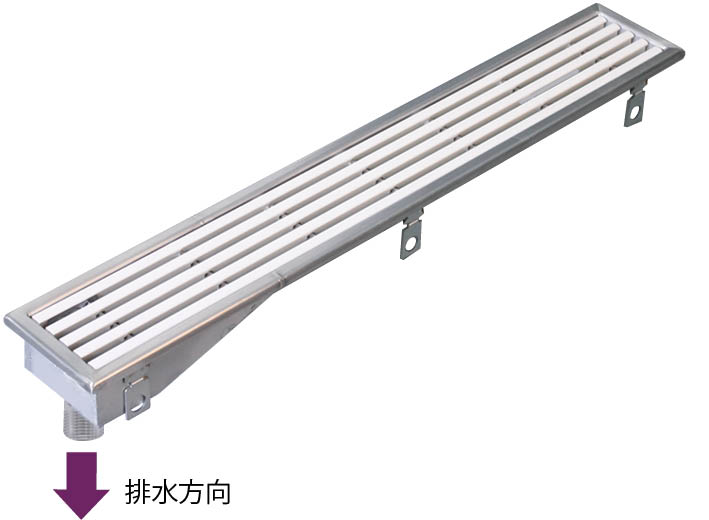

製品写真

カラーバリエーション

製品の特徴

浴室などの出入口に設置する、トラフ一体型水切りユニットです。
100角・150角タイルの目地割りに合う外形寸法で、きれいに納まります。
軽量で、清掃が楽なスリット蓋です。
スリットには持ち上げに便利な把手が付いています。
スリットは人が安全に通行できる、すきま6ｍｍの細目タイプです。
素肌にやさしく滑り止め効果のある表面素材の樹脂製です。

素足の場合の滑り抵抗係数C.S.R･Bについてはこちらをご覧ください。
人の歩行、車椅子での通過に対応しています。
スリットにはゴミ集積のためのバスケットが付いています。
トラフは水漏れのない板金一体構造です。
排水管の接続が簡単な20Aニップル付です。

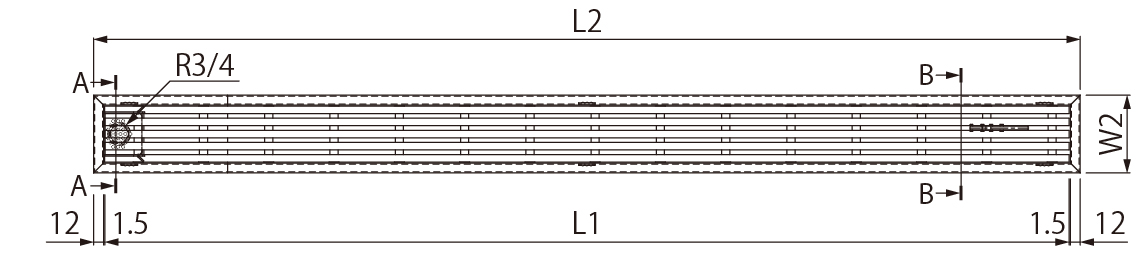

平面図

側面図

A－A断面図

スリット蓋とトラフのすきまは100角タイル用と150角タイル用で異なります。
100角タイル用：1.2mm
150角タイル用：3mm

B－B断面図

スリット寸法図

すきま6mm（P=15）

把手部詳細図

持ち上げに便利な把手付です。

部品構成

メインバー
材質：軟・硬質ポリ塩化ビニル
クロスバー
材質：SUS304
トラフ
材質：SUS304
ゴミ集積バスケット
材質：SUS304
アンカー
材質：SGHC
把手
材質：ABS

設計情報

L2寸法は任意の寸法で製作可能です。
最大寸法：3000mm
最小寸法：300mm
L2寸法が1994mmを超える場合、スリットは分割となります。
屋内のみでお使いいただけます。
トラップ機能はありません。
トラフ自体に排水勾配は付いていません。
★排水管接続用20Aニップルの位置は変更可能です。
方向はCまたはDとご指示ください。

施工情報

排水管接続には20Aの給水栓ソケット（別途）をお使いください。

注文・発注情報

スリット色をお選びいただけます。
ご注文は下記要領でご指示ください。

100角タイル用　寸法・質量表＜単位：mm＞

適用荷重	呼称	スリット			トラフ				総質量（kg）
適用荷重	呼称	W1	L1	質量（kg）	W2	W3	L2	質量（kg）	総質量（kg）
歩行用	1006	67.7	567	0.7	94	72.4	594	0.9	1.6
	1009	67.7	867	1.0	94	72.4	894	1.3	2.3
	1012	67.7	1167	1.3	94	72.4	1194	1.7	3.0

150角タイル用　寸法・質量表＜単位：mm＞

適用荷重	呼称	スリット			トラフ				総質量（kg）
適用荷重	呼称	W1	L1	質量（kg）	W2	W3	L2	質量（kg）	総質量（kg）
歩行用	1506	114	567	1.1	144	122.4	594	1.3	2.4
	1509	114	867	1.6	144	122.4	894	2.0	3.6
	1512	114	1167	2.2	144	122.4	1194	2.6	4.8

100角タイル用　価格

製品符号-呼称	価格（円/セット）	図面・施工要領書等
SEDP-EV-1006	68,400
SEDP-EV-1009	77,800
SEDP-EV-1012	96,600

※価格には消費税は含まれておりません。

150角タイル用　価格

製品符号-呼称	価格（円/セット）	図面・施工要領書等
SEDP-EV-1506	84,100
SEDP-EV-1509	102,000
SEDP-EV-1512	124,600

※価格には消費税は含まれておりません。
