排水ユニット

ステンレス製スリット　すきま6mm　ステンレス製トラフ　端部排水　よこ引き用

適用荷重：歩行用
製品符号：SEDS-E-Nノンスリップタイプ
製品符号：SEDS-E-Pプレーンタイプ

製品写真

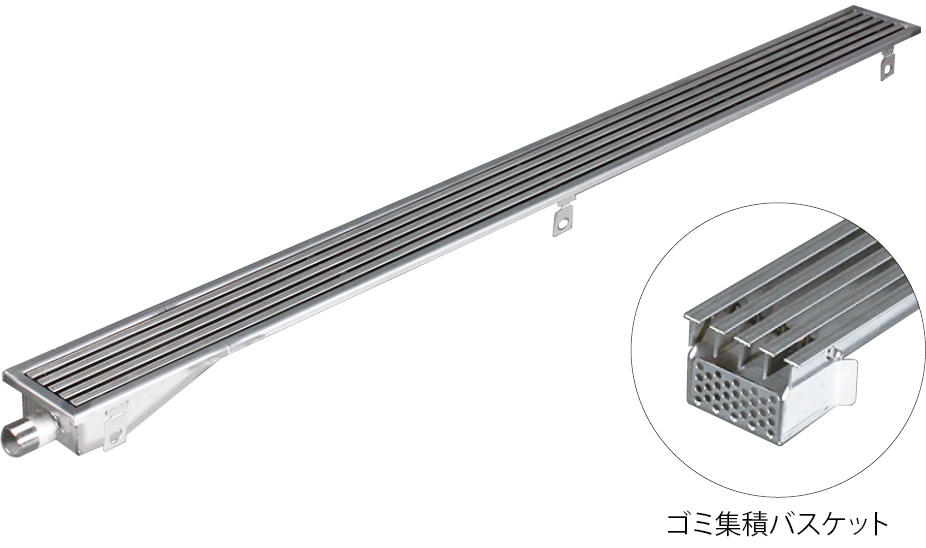

製品の特徴

  • 玄関などに設置する、トラフ一体型水切りユニットです。
  • 100角・150角タイルの目地割りに合う外形寸法で、きれいに納まります。
  • スリットはノンスリップタイプとプレーンタイプを揃えています。


    ノンスリップ模様：ローレット

  • 軽量で、清掃が楽なスリット蓋です。
  • スリットは人が安全に通行できる、すきま6ｍｍの細目タイプです。
  • 配膳車・台車・ストレッチャー・車椅子も通過できます。
  • スリットにはゴミ集積のためのバスケットが付いています。
  • トラフは水漏れのない板金一体構造です。
  • 排水口には、排水管との接続が簡単な20Aニップルが付いています。

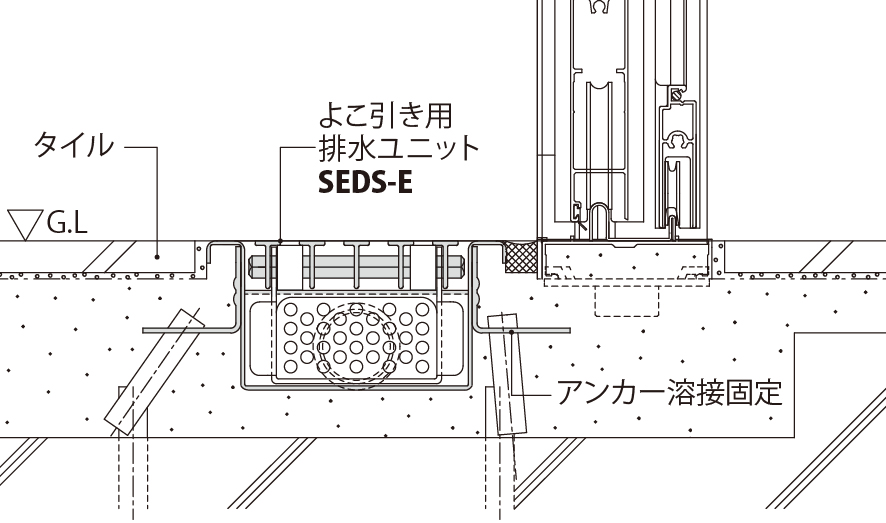

納まり図

施工例

平面図

側面図

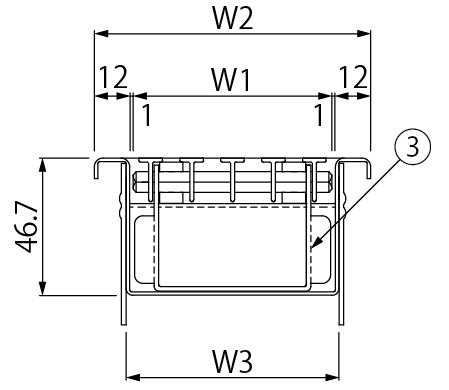

Ａ−Ａ断面図

B−B断面図

スリット寸法図

すきま6mm（P=14）

部品構成

  1. スリット
    材質：SUS304
  2. トラフ
    材質：SUS304
  3. ゴミ集積バスケット
    材質：SUS304
  4. クッションゴム
    材質：エチレンプロピレンゴム
  5. アンカー
    材質：SGHC

付属部品

  • スリット引上げ用ハンドル

クッションゴムが通行時の音鳴りを防止します。

設計情報

  1. L2寸法は任意の寸法で製作可能です。
    最大寸法：3000mm
    最小寸法：300mm
  2. L2寸法が1994mmを超える場合、スリットは分割となります。
  3. 建物外構部の排水設計は別途必要です。
  4. トラップ機能はありません。
  5. トラフ自体に排水勾配は付いていません。
  6. ★排水管接続用20Aニップルの位置は変更可能です。
    方向はRまたはLとご指示ください。

施工情報

  1. 排水管接続には20Aの給水栓ソケット（別途）をお使いください。

発注情報

  1. 下記要領にてご注文ください。

100角タイル用　寸法・質量表＜単位：mm＞

適用荷重 呼称 スリット トラフ 総質量(kg)
W1 L1 質量(kg) W2 W3 L2 質量(kg)
歩行用 1006 68 567 0.8 94 72.4 594 0.9 1.7
1009 68 867 1.1 94 72.4 894 1.3 2.4
1012 68 1167 1.5 94 72.4 1194 1.7 3.2
1018 68 1767 2.2 94 72.4 1794 2.5 4.7
1020 68 1967 2.4 94 72.4 1994 2.7 5.1
掲載品以外のサイズも製作可能です。詳細はこちらをご覧ください。

150角タイル用　寸法・質量表＜単位：mm＞

適用荷重 呼称 スリット トラフ 総質量(kg)
W1 L1 質量(kg) W2 W3 L2 質量(kg)
歩行用 1506 118 567 1.2 144 122.4 594 1.1 2.3
1509 118 867 1.7 144 122.4 894 1.6 3.3
1512 118 1167 2.3 144 122.4 1194 2.1 4.4
1518 118 1767 3.4 144 122.4 1794 3.1 6.5
1520 118 1967 3.8 144 122.4 1994 3.5 7.3
掲載品以外のサイズも製作可能です。詳細はこちらをご覧ください。

100角タイル用　価格

ノンスリップタイプ プレーンタイプ 図面・施工要領書等
製品符号-呼称 価格（円/組） 製品符号-呼称 価格（円/組）
SEDS-E-1006N 62,600 SEDS-E-1006P 62,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1009N 71,300 SEDS-E-1009P 70,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1012N 88,700 SEDS-E-1012P 86,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1018N 113,100 SEDS-E-1018P 111,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1020N 135,200 SEDS-E-1020P 130,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

150角タイル用　価格

ノンスリップタイプ プレーンタイプ 図面・施工要領書等
製品符号-呼称 価格（円/組） 製品符号-呼称 価格（円/組）
SEDS-E-1506N 77,300 SEDS-E-1506P 76,600 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1509N 93,600 SEDS-E-1509P 89,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1512N 114,700 SEDS-E-1512P 111,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1518N 168,200 SEDS-E-1518P 165,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
SEDS-E-1520N 196,000 SEDS-E-1520P 175,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
