カネソウの排水ユニット情報はこちら
ユニットタイプ 側面排水 よこ引き用
適用荷重：歩行用
製品符号：SEDS-VU-F
※価格には消費税は含まれておりません。
排水ユニット 細みぞトラフ Vスレンダー
ユニットタイプ 側面排水 よこ引き用
ステンレス製スリット すきま2.5mm

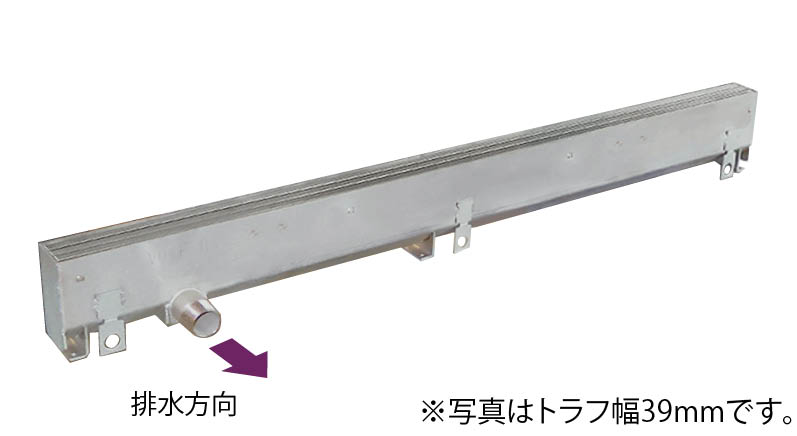

適用荷重：歩行用製品写真
製品の特徴
- 玄関、エレベーター前、通用口などに設置する水切りユニットです。
- 単独で使用するユニットタイプです。
間口に応じたトラフ長さからお選びいただけます。 - トラフ幅は細みぞで目立たず、設置場所の意匠性を引き立てます。
- Vみぞ形状のトラフにより、効率的に排水できます。
- スリット蓋はすきま2.5mmの極細目です。
歩行者・台車・ストレッチャー・車椅子等がスムーズに通行できます。 - 軽量なスリット蓋と浅型トラフにより、清掃が容易です。

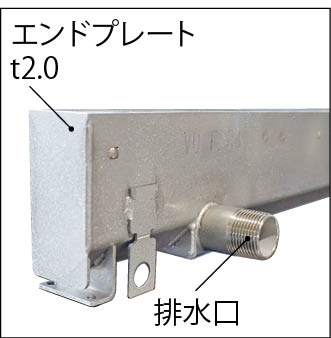

- 排水口には、排水管との接続が簡単な20Aニップルが付いています。
- 付属のレベル調整ボルトとロックナットで、設置レベルの調整が可能です。

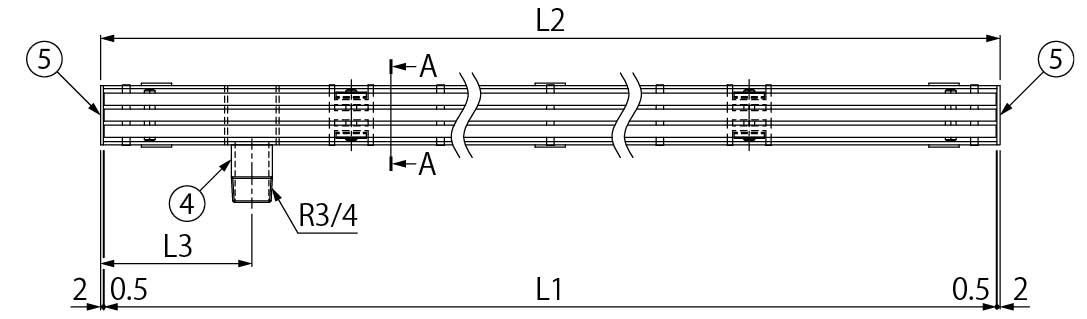

平面図

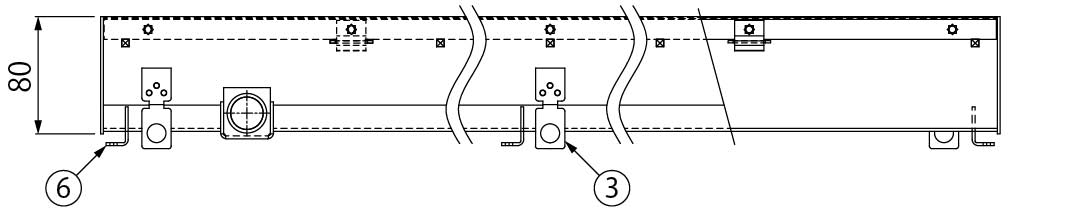

側面図

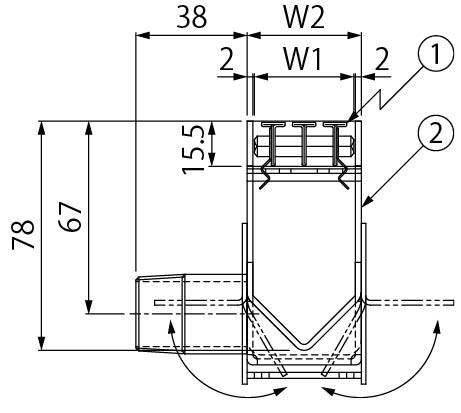

Ａ−Ａ断面図
※アンカーは折り曲げ可能です。
スリット蓋寸法図
すきま2.5mm
部品構成
- スリット蓋
材質：SUS304 - トラフ
材質：SUS304 - アンカー
材質：SGHC - 排水口

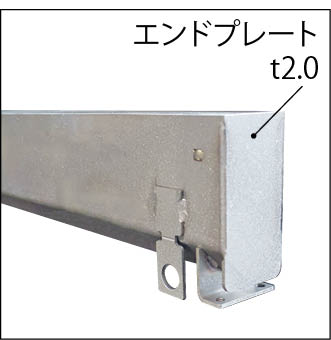

材質：SUS304 - エンドプレート
材質：SUS304 - レベル調整用ブラケット
材質：SUS304
付属部品
- レベル調整ボルト（M5×25）
- ロックナット（M5）
別売部品
設計情報
- 蓋幅23.5mmのメインバー本数は2本、蓋幅34mmは3本となります。
- トラフ長さ（L2寸法）は3000mmまで製作可能です。
3000mmを超える場合は、ジョイントタイプ（連結式）をご利用ください。 - 建物外構部の排水設計は別途必要です。
- トラップ機能はありません。
- トラフ自体に排水勾配は付いていません。
- 排水口の位置は、トラフ端部・側面または下側に変更可能です。
施工情報
- 排水管接続には20Aの給水栓ソケット（別途）をお使いください。
- スリット蓋の引き上げ、取り外しは、専用ハンドル（別売）をお使いください。
注文・発注情報

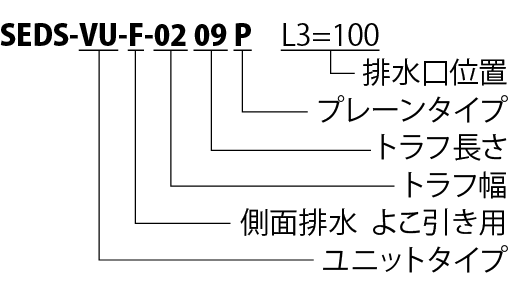

- ご注文は下記要領でご指示ください。
L3寸法をご指示ください。
寸法・質量表＜単位：mm＞
| 呼称 | スリット蓋 | トラフ | 総質量（kg） | ||||
|---|---|---|---|---|---|---|---|
| W1 | L1 | 質量（kg） | W2 | L2 | 質量（kg） | ||
| 0206P | 23.5 | 589 | 0.3 | 28 | 594 | 1.7 | 2.0 |
| 0209P | 23.5 | 889 | 0.4 | 28 | 894 | 2.5 | 2.9 |
| 0212P | 23.5 | 1189 | 0.6 | 28 | 1194 | 3.2 | 3.8 |
| 0218P | 23.5 | 1789 | 0.9 | 28 | 1794 | 4.7 | 5.6 |
| 0220P | 23.5 | 1989 | 1.0 | 28 | 1994 | 5.2 | 6.2 |
| 0406P | 34 | 589 | 0.5 | 39 | 594 | 1.9 | 2.4 |
| 0409P | 34 | 889 | 0.7 | 39 | 894 | 2.6 | 3.3 |
| 0412P | 34 | 1189 | 0.9 | 39 | 1194 | 3.4 | 4.3 |
| 0418P | 34 | 1789 | 1.3 | 39 | 1794 | 4.9 | 6.2 |
| 0420P | 34 | 1989 | 1.5 | 39 | 1994 | 5.4 | 6.9 |
価格
| 製品符号-呼称 | 価格（円/組） | 図面・施工要領書等 |
|---|---|---|
| SEDS-VU-F-0206P | 51,800 |  |
| SEDS-VU-F-0209P | 74,300 | |
| SEDS-VU-F-0212P | 96,800 | |
| SEDS-VU-F-0218P | 141,800 | |
| SEDS-VU-F-0220P | 156,800 | |
| SEDS-VU-F-0406P | 58,900 | |
| SEDS-VU-F-0409P | 85,000 | |
| SEDS-VU-F-0412P | 109,100 | |
| SEDS-VU-F-0418P | 160,100 | |
| SEDS-VU-F-0420P | 177,600 | |
