床排水金物
防水層用（アスファルト防水）
P 型床排水トラップ
製品符号：T3B-1S
製品写真
規格対照表
| 規格名称 |
記号 |
| 日本鋳鉄ふた・排水器具工業会規格 |
JCW201 / T3B(SU) |
| 公共建築設備工事標準図 |
T3B |

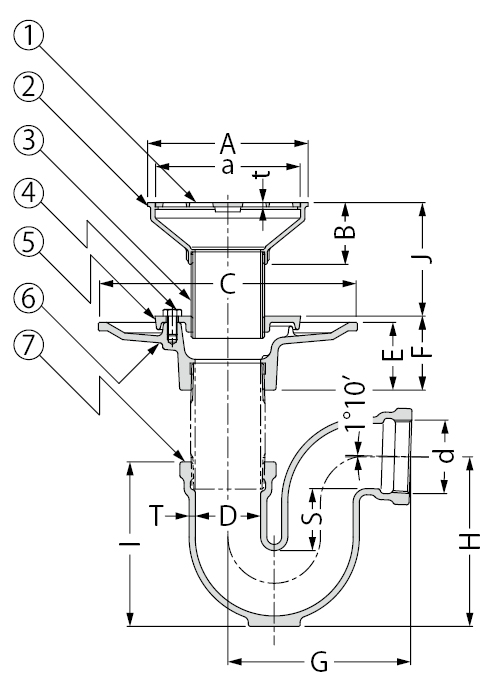

製品図面
部品構成
- ストレーナ
材質：SCS13
- 金具枠
材質：SCS13
- 調節管
材質：SGP
処理：電気亜鉛めっき
- ボルト
材質：SS400
処理：電気亜鉛めっき
- 座板
材質：FC150
処理：樹脂系塗装
- 防水受つば
材質：FC150
処理：樹脂系塗装
- 本体
材質：FC150
処理：樹脂系塗装
販売情報
- 防水受つばと金具枠を接続する調節管は長さ70mmです。本体上部の調節管は付属しません。
寸法表＜単位：mm＞
| 呼称 |
A |
a |
B |
C |
D |
ねじ径d |
E |
F |
G |
H |
I |
J |
S |
T |
t |
| 40（1 1/2吋） |
100 |
87 |
45 |
190 |
42 |
Rc1 1/2 |
52 |
57 |
135 |
120 |
118 |
73〜98 |
50 |
5 |
3.5 |
| 50（2） |
130 |
117 |
50 |
210 |
53 |
Rc2 |
55 |
60 |
148 |
136 |
132 |
78〜103 |
50 |
5 |
3.5 |
| 65（2 1/2） |
155 |
142 |
55 |
230 |
68 |
Rc2 1/2 |
59 |
64 |
175 |
173.5 |
165 |
83〜108 |
65 |
5.5 |
4.5 |
| 80（3） |
180 |
167 |
60 |
240 |
81 |
Rc3 |
62 |
67 |
204 |
193 |
181 |
88〜113 |
65 |
6 |
5.5 |
| 100（4） |
215 |
202 |
65 |
270 |
105 |
Rc4 |
67 |
72 |
249 |
238 |
220 |
93〜118 |
65 |
7.5 |
5.5 |
※Rcは管用テーパめねじ（JIS B 0203）を表します。
価格
| 製品符号−呼称 |
価格（円/個） |
図面等 |
| T3B-1S-40 |
24,200 |
|
| T3B-1S-50 |
31,500 |
|
| T3B-1S-65 |
46,800 |
|
| T3B-1S-80 |
59,700 |
|
| T3B-1S-100 |
102,600 |
|
※価格には消費税は含まれておりません。
