カラー舗装用みぞ蓋

U字溝用固定金具付ステンレス製受枠

製品符号：TL60C

製品の特徴

• U字溝天端に設置する化粧用スリットみぞ蓋の受枠です。
• 固定金具付の受枠で、工期短縮に貢献します。
• オールステンレス製。耐久性、耐食性に優れます。

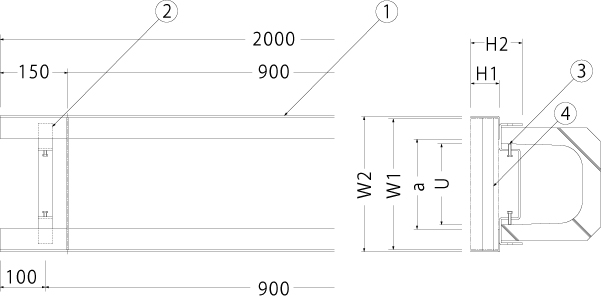

製品図面

部品構成

1. 受枠本体（TL60）
   材質：SUS304
2. 固定金具
   材質：SUS304
3. 六角ボルト
   材質：SUS304
4. 幅決めプレート（施工後取り外し）
   材質：SUS304

施工情報

• U字溝上端部と受枠下部とに生じるすきまはコンクリート・モルタル等で埋めてください。
• 固定金具部分は、必ずコンクリートで固定してください。

注意

• カラー舗装用みぞ蓋SSYM-2・SSYML-2は、補強材が固定金具に干渉するため、使用しないでください。

幅決めプレートについて

受枠には、幅決めプレートが溶接で仮固定されており、精度の高い受枠の施工ができます。

施工上の注意事項
幅決めプレートは、コンクリートが完全に硬化した後、取り外してください。コンクリートの打設前や硬化前に外しますと、受枠が変形し、製品の破損やガタツキの原因となります。
また、取り外しを忘れると、蓋本体が幅決めプレートの上に乗り上げて、ガタツキや異音の原因となります。

寸法・質量表＜単位：mm＞

製品符号−呼称	W1	W2	a	U	H1	H2	質量（kg/m）
TL60C-U15	240	250	150	150	63	110	6.1
TL60C-U18	290	300	200	180	63	114	6.2
TL60C-U24	340	350	250	240	63	118	6.3
TL60C-U30	390	400	300	300	63	120	6.4

価格

製品符号−呼称	価格（円/ｍ）	図面・施工要領書等
TL60C-U15	28,800
TL60C-U18	28,800
TL60C-U24	28,800
TL60C-U30	28,800

※両側1ｍ当りの価格です。
※価格には消費税は含まれておりません。
