モルタル防水用
製品符号：WDMP-1
使用場所：屋上
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
防水層塗掛け幅25mm たて引き用 デッキプレート打込型 差し込み式
塗膜防水用モルタル防水用
使用場所：屋上
製品写真
製品の特徴
- デッキプレートへの取り付けが迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
- 防水層塗掛け幅25mmです。
- WMP-1のデッキプレート打込型です。

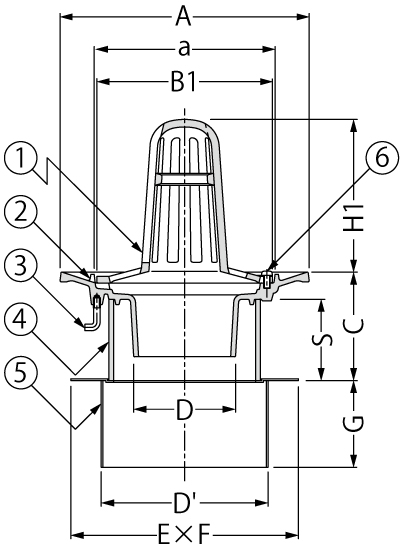

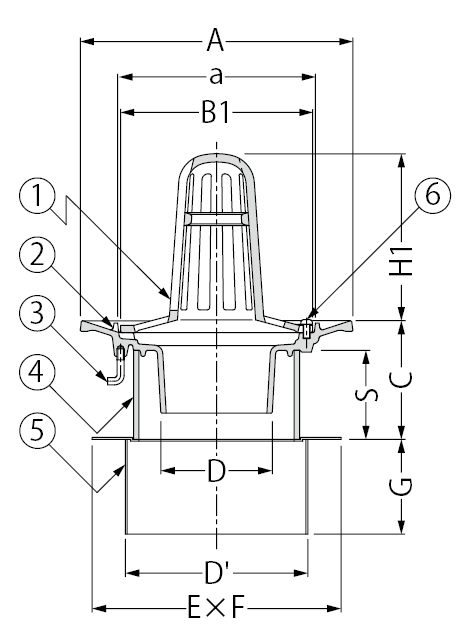

製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - アンカー
材質：SWRM8
処理：りん酸塩被膜 - スペーサー
材質：硬質ポリ塩化ビニル - 固定金具
材質：SGHC - 丸小ねじ
材質：C2700W
付属部品
- 養生蓋
- 蝶ナット
- 長ねじボルト
- 位置決めプレート
- ドリルねじ
別売部品

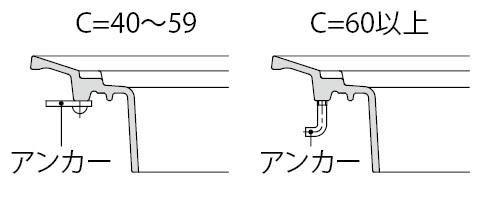

アンカー形状
- C寸法により、アンカー形状が異なります。
施工情報
- C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。
注文・発注情報
- ご注文の際はC寸法（C=40～）をご指示ください。
＜例＞WDMP-1-100 C＝70
寸法表＜単位：mm＞
| 呼称 | A | a | B1 | C | スペーサー規格 | スペーサー長さS | D | D' | E | F | G | H1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 170 | 107 | 102 | 40～ | SU 75 | C－25 | 45 | 94 | 400 | 150 | 80 | 97 |
| 75 | 200 | 142 | 137 | 40～ | VU100 | C－25 | 71 | 128 | 400 | 184 | 80 | 123 |
| 100 | 230 | 167 | 162 | 40～ | VU125 | C－25 | 94 | 154 | 400 | 210 | 80 | 141 |
丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ75 | サイズ100 | 数量 | 備考 |
|---|---|---|---|---|---|---|
| ⑥ | 丸小ねじ | M6×12 | M6×12 | M6×12 | 2 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 | |
|---|---|---|---|
| C=40～200 | C=201～500 | ||
| WDMP-1-50 | 8,100 | 8,600 |      |
| WDMP-1-75 | 10,000 | 10,500 | |
| WDMP-1-100 | 11,800 | 12,300 | |
