製品の特徴

• デッキプレートへの取り付けが迅速かつ正確に行えます。デッキプレート構造の建物に最適です。
• 防水層張掛け幅が60mmの幅広のため、防水材との密着性が向上し、より確実な防水施工を可能とし漏水を防ぎます。
• 降水量100mm/hに相当する「猛烈な雨」の状況下でも、ほとんど水はねが見られない、水はね防止型のルーフドレンです。
• WSJ-2のデッキプレート打込型です。

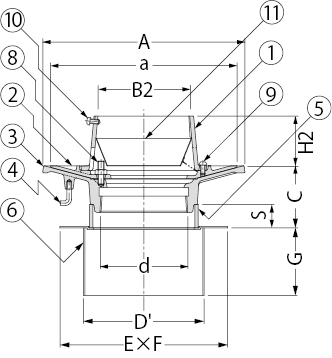

製品図面

部品構成

1. ストレーナー
   材質：FC150
   処理：樹脂系塗装
2. 防水層押え
   材質：FC150
   処理：樹脂系塗装
3. 本体
   材質：FC150
   処理：樹脂系塗装
4. アンカー
   材質：SWRM8
   処理：りん酸塩被膜
5. スペーサー
   材質：硬質ポリ塩化ビニル
6. 固定金具
   材質：SGHC
7. −
8. ボルト
   材質：C3602W
9. 丸小ねじ
   材質：C2700W
10. 丸小ねじ
    材質：C2700W
11. ロート
    材質：SUS304

付属部品

• 養生蓋
• 蝶ナット
• 長ねじボルト
• 位置決めプレート
• ドリルねじ

別売部品

• ステンレス製防塵網

アンカー形状

• C寸法により、アンカー形状が異なります。
•

施工情報

• C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

寸法表＜単位：mm＞

呼称	A	a	B2	C	スペーサー規格	スペーサー長さS	ねじ径d	D'	E	F	G	H2
50	200	180	64	50〜	SU 75	C−50	Rc2	94	400	150	80	64
65	230	210	80	50〜	SU100	C−50	Rc2 1/2	120	400	176	80	64
75	230	210	93	50〜	VU100	C−50	Rc3	128	400	184	80	64
100	260	240	118	50〜	VU125	C−50	Rc4	154	400	210	80	64
125	290	270	145	50〜	VU150	C−50	Rc5	179	400	235	80	64

ボルト・丸小ねじ寸法表

部番	品名	サイズ50	サイズ65	サイズ75	サイズ100	サイズ125	数量	備考
�G	ボルト	M8×l※	M8×l※	M8×l※	M8×l※	M8×l※	3	六角ナット付
�H	丸小ねじ	M6×12	M6×12	M6×12	M6×12	M6×12	2	−
�I	丸小ねじ	M6×12	M6×12	M6×12	M6×12	M6×12	3	−

※標準ボルト長さ
　防水層の種類によって l 寸法が異なります。
　シート防水用・塗膜防水用
　l=20mm（適用防水層厚さ3mm以下）
　上記以外の場合は、防水層厚さをご指示ください。

価格

製品符号−呼称	価格（円/個）		図面・施工要領書等
	C=50〜200	C=201〜500
WDSJ-2-50	15,000	15,500
WDSJ-2-65	17,100	17,600
WDSJ-2-75	17,900	18,400
WDSJ-2-100	23,400	23,900
WDSJ-2-125	29,700	30,200

※価格には消費税は含まれておりません。
