鋳鉄製ルーフドレン

防水層張掛け幅60mm　たて引き用　打込型　差し込み式

シート防水用
屋根部塗膜防水用
製品符号：WSB-1
使用場所：バルコニー中継

製品写真

WSB-1

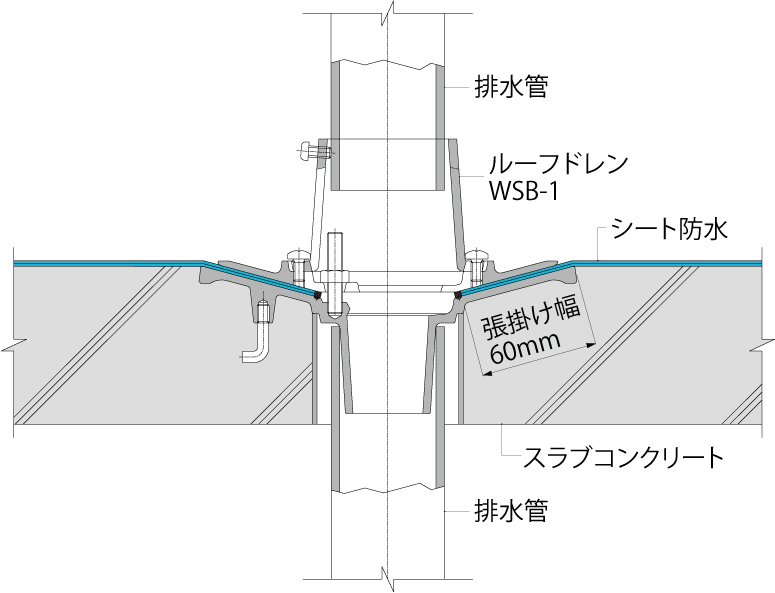

WSB-1　納まり図


拡大図

製品の特徴

  • 防水層張掛け幅が60mmの幅広のため、防水材との密着性が向上し、より確実な防水施工を可能とし漏水を防ぎます。
  • ストレーナーは、広い有効開口面積を確保しています。
  • シート防水用のルーフドレンです。

製品図面

WSB-1

部品構成

  1. ストレーナー
    材質：FC150
    処理：樹脂系塗装
  2. 防水層押え
    材質：FC150
    処理：樹脂系塗装
  3. 本体
    材質：FC150
    処理：樹脂系塗装
  4. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  5. スペーサー
    材質：硬質ポリ塩化ビニル
  6. ボルト
    材質：C3602W
  7. －
  8. 丸小ねじ
    材質：C2700W
  9. 丸小ねじ
    材質：C2700W

付属部品

  1. 養生蓋
  2. 蝶ナット
  3. 長ねじボルト
  4. 位置決めプレート

別売部品

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    ＜例＞WSB-1-75　C＝120

その他、下記の仕様もございます。

  1. デッキプレート打込型WDSB-1

寸法表＜単位：mm＞

呼称 A a B2 C スペーサー規格 スペーサー長さS D H3
50 200 180 64 80～ SU75 C-25 45 64
65 230 210 80 80～ SU100 C-25 61 64
75 230 210 93 80～ VU100 C-25 71 64
100 260 240 118 80～ VU125 C-25 94 64
125 290 270 145 80～ VU150 C-25 119 64
150 300 280 170 80～ LP180 C-25 140 64

ボルト・丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
⑥ ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
⑧ 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2 －
⑨ 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 3 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=80～200 C=201～500
WSB-1-50 9,400 9,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSB-1-65 11,500 12,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSB-1-75 11,700 12,200 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSB-1-100 13,900 14,400 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSB-1-125 20,800 21,300 CAD図面DXF図面DWG図面ご使用願い図施工要領書
WSB-1-150 25,500 26,000 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン　Ｒシリーズ　価格

製品符号－呼称 価格（円/個）
C=80～200 C=201～500
WSB-1R-75 19,500 20,000
WSB-1R-100 24,000 24,500
WSB-1R-125 34,500 35,000
※価格には消費税は含まれておりません。
