車止め

ステンレス製　コーナー型

製品符号
YC-K（固定式）
YC-DO（脱着式 蓋なし）
YC-D（脱着式　スチール製蓋）
YC-DL（脱着式　スチール製蓋　鍵付）
YC-HD（脱着式 　鋳鉄製蓋）
YC-HDL（脱着式 　鋳鉄製蓋 鍵付）

製品写真

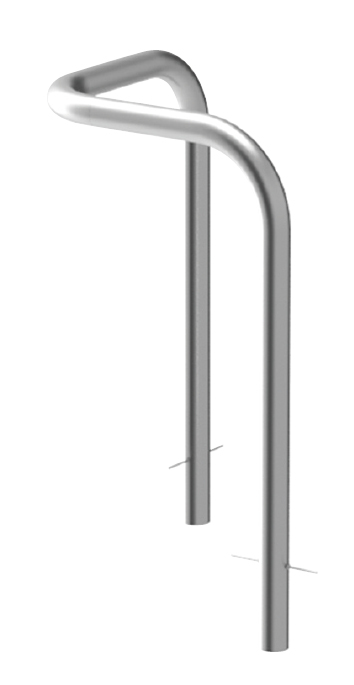

ＹＣ　固定式　タイプ

埋設部仕様

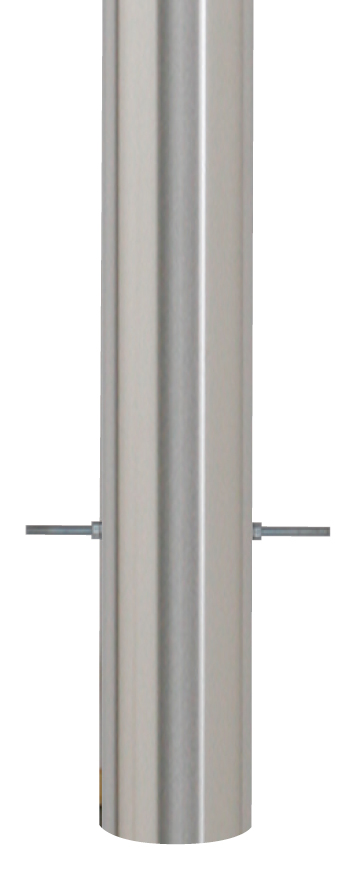

YC-K
固定式

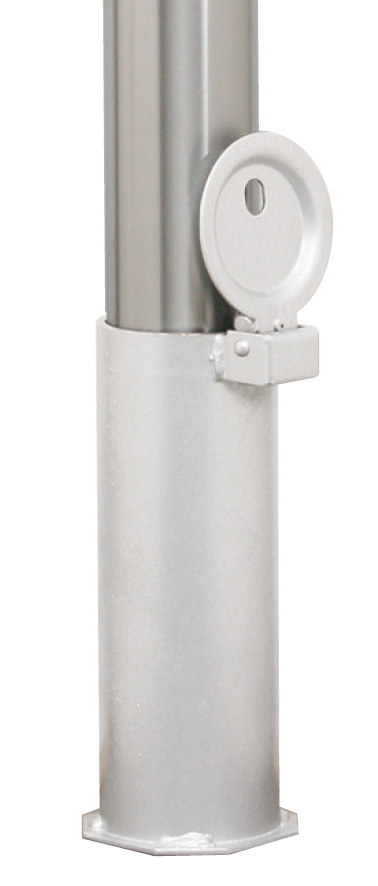

YC-D
脱着式
スチール製蓋

YC-HD
脱着式
鋳鉄製蓋


YC-DO
脱着式

蓋なし

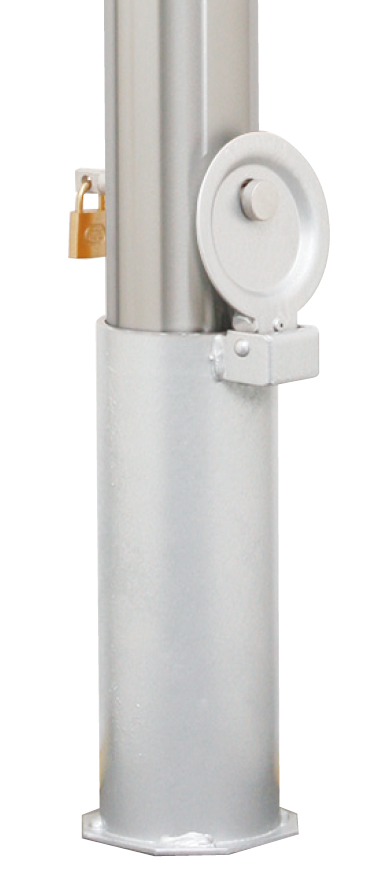

YC-DL
脱着式

スチール製蓋

鍵付

YC-HDL
脱着式

鋳鉄製蓋

鍵付

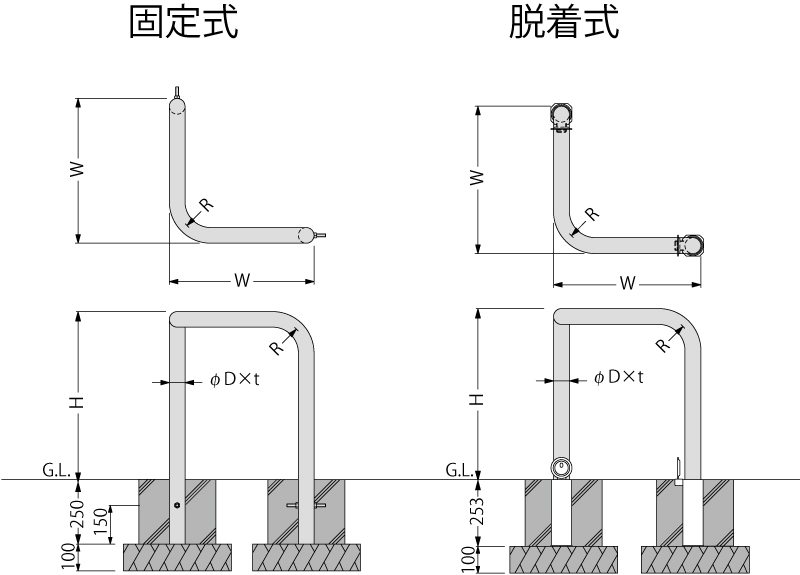

製品図面

ＹＣ　固定式

ＹＣ　脱着式

    部品構成

  1. 本体支柱
    材質：SUS304
    処理：ヘアライン仕上
  2. 埋設管
    材質：SUS
    ※蓋なしの埋設管はスチール製です。

    注文・発注情報

  • 支柱にベースプレートを溶接固定した後付タイプも製作できます。
  • 後付タイプは下記の要領でご指示ください。
  • ＜例＞
    後付タイプ →YC6L5-A

寸法表・質量表＜mm＞

製品符号 支柱径φD W H t R 支柱質量（kg）
YC6L5 60.5 650 650 3.0 175 13.2
YC6H5 60.5 650 800 3.0 175 14.6

固定式　価格

製品符号 価格（円/本） 図面・施工要領書等
YC6L5-K 91,000 CAD図面DXF図面DWG図面ご使用願い図
YC6H5-K 103,600 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

脱着式　蓋なし　価格

製品符号 価格（円/本） 図面・施工要領書等
YC6L5-DO 97,000 CAD図面DXF図面DWG図面ご使用願い図
YC6H5-DO 109,600 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

脱着式　スチール製蓋　鍵なし　価格

製品符号 価格（円/本） 図面・施工要領書等
YC6L5-D 104,600 CAD図面DXF図面DWG図面ご使用願い図
YC6H5-D 117,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

脱着式　スチール製蓋　鍵付　価格

製品符号 価格（円/本） 図面・施工要領書等
YC6L5-DL 107,500 CAD図面DXF図面DWG図面ご使用願い図
YC6H5-DL 120,100 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

脱着式　鋳鉄製蓋　鍵なし　価格

製品符号 価格（円/本） 図面・施工要領書等
YC6L5-HD 106,600 CAD図面DXF図面DWG図面ご使用願い図
YC6H5-HD 119,200 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

脱着式　鋳鉄製蓋　鍵付　価格

製品符号 価格（円/本） 図面・施工要領書等
YC6L5-HDL 109,500 CAD図面DXF図面DWG図面ご使用願い図
YC6H5-HDL 122,100 CAD図面DXF図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。
