新製品の御案内　スリットみぞ蓋シリーズ　U字溝用スリットみぞ蓋| ボーダースリット

U字溝用スリットみぞ蓋・ボーダースリット

スリット幅を60mmとし、よりスリットが目立たなくなりました。

スリット幅を60mmとすることで、舗装路面内でのみぞ蓋の存在が、従来よりもさらに目立たなくなりました。
さらに、スリット蓋は、すきまを6mmに統一し、車椅子のタイヤやハイヒールの踵などが入りにくい、ユニバーサルデザインとなっています。

境界側の固定金具を枠内部に埋め込む形状とすることで、よりスリット部を境界間際に設置することが可能になり、景観の向上に貢献します。

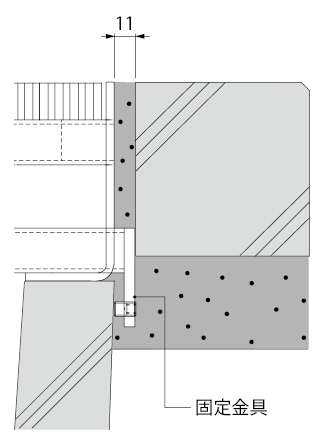

従来品

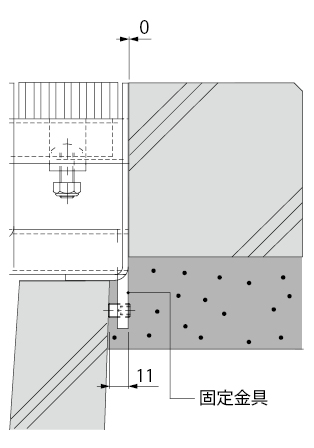

本製品

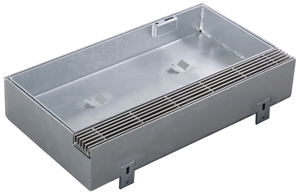

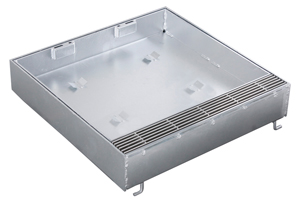

スリット幅60mm用の集水桝蓋と掃除口を追加しました。

スリット幅60mm用のボーダースリット直線部と統一したデザインにより、舗装路面全体のデザインを崩さずに、排水溝のメンテナンスに必要な、集水桝蓋や掃除口を設置することができます。

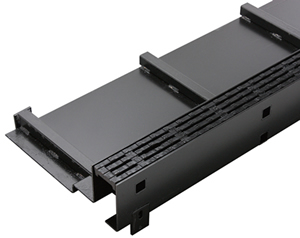

鋳鉄製スリット蓋と色を合わせた、黒塗装仕様の枠を追加しました。

新たに設定したスリット幅60mmのボーダースリットに、鋳鉄製スリット蓋と色を合わせた、黒色塗装仕様の枠を追加しました。
蓋枠共に黒色とすることで、より落ち着きのある色合いとなり、周囲の舗装空間に溶け込みます。
また、鋳鉄製のスリット蓋は、蓋上面に市松模様の滑り止め模様を付けたスリット蓋とし、景観と安全性の向上に寄与します。

細いスリットでも排水性能は確保しています。

スリット幅を狭くしたことによって、従来よりも排水性能が低下していることを考慮し、ボーダースリットを選定する際の、一つの指標としていただくための排水性能試験を行っています。
試験は、水槽に貯めた水を、スリット蓋から流出させ、水位の変化と経過時間から流出量を算出する方法を採っています。

降雨強度100mm/hの場合の、各製品1m当たりの排水性能

スリット蓋のタイプ	流出量	集水面積
VSMQ0620　すきま6mm	2.70×10^-3m³/sec	102㎡
VSXB0619　すきま6mm	2.73×10^-3m³/sec	104㎡
VGSM0620　すきま6mm	2.76×10^-3m³/sec	105㎡

上記は当社実験値に基づくものです。詳しい内容はこちら。

ボーダースリット製品一覧表

蓋材質	スリットすきま（mm）	蓋製品符号	枠目地	適用荷重	枠製品符号	みぞ幅（mm）
ステンレス製	6	VSMQ	ステンレス製	T-14 T-2 歩行用	BKIS-14E S=60 BKIS-2E S=60 BKIS-ME S=60	150,180,240,300
ステンレス製	6	VSMQ	スチール製	T-14 T-2 歩行用	BKIT-14E S=60 BKIT-2E S=60 BKIT-ME S=60	150,180,240,300
スチール製	6	VSXB	スチール製	T-14 T-2	BKIT-14E S=60 BKIT-2E S=60	150,180,240,300

ボーダースリット　集水桝蓋　製品一覧表

スリット蓋材質	蓋本体材質	スリットすきま（mm）	枠目地	適用荷重	製品符号	桝内径（mm）
ステンレス製	スチール製	6	ステンレス製	T-14 T-2	BKISSW-14E S=60 BKISSW-2E S=60	300,450,500,600
ステンレス製	スチール製	6	スチール製	T-14 T-2	BKITSW-14E S=60 BKITSW-2E S=60	300,450,500,600
スチール製	スチール製	6	スチール製	T-14 T-2	BKITTW-14E S=60 BKITTW-2E S=60	300,450,500,600

ボーダースリット　掃除口　製品一覧表

スリット蓋材質	蓋本体材質	スリットすきま（mm）	枠目地	適用荷重	製品符号	みぞ幅（mm）
ステンレス製	スチール製	6	ステンレス製	T-14 T-2	BKISSC-14E S=60 BKISSC-2E S=60	150,180,240,300
ステンレス製	スチール製	6	スチール製	T-14 T-2	BKITSC-14E S=60 BKITSC-2E S=60	150,180,240,300
スチール製	スチール製	6	スチール製	T-14 T-2	BKITTC-14E S=60 BKITTC-2E S=60	150,180,240,300
