EXジョイント建物用 屋根−屋根 SX11,AX11用のジョイントボックスについて
- 製品分類：EXジョイント
- 分類番号：P200721
- 更新日 ：2024.01.23

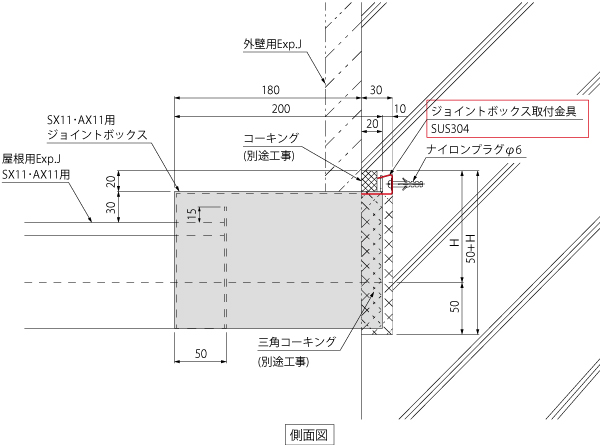

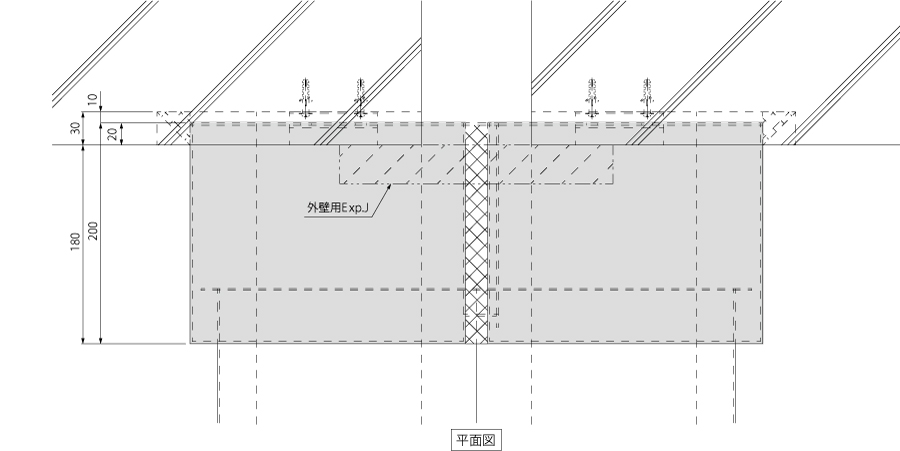

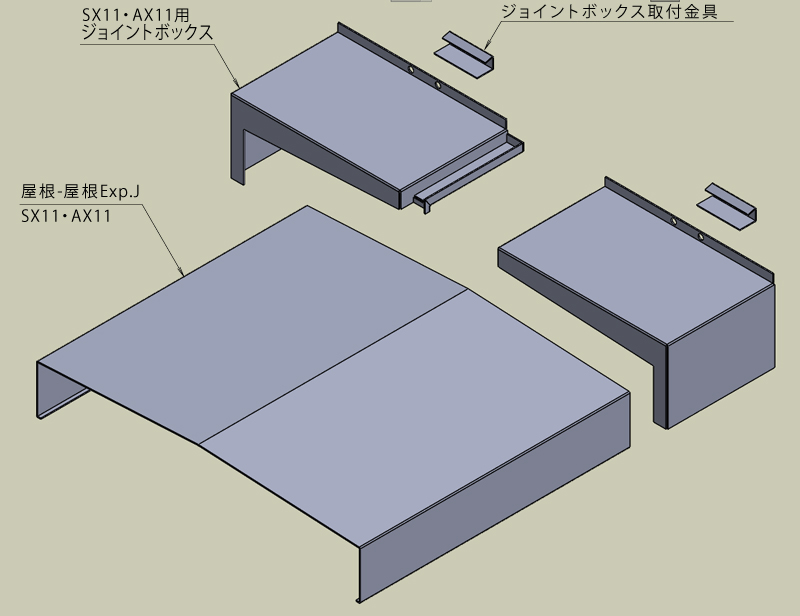

SX11,AX11用のジョイントボックスは2分割となります。
専用の取付金具が付属しますので、必ずジョイントボックスと一緒に取り付けて下さい。
この取付金具が取り付けられていないと、ジョイントボックスが変位に追従できませんのでご注意下さい。

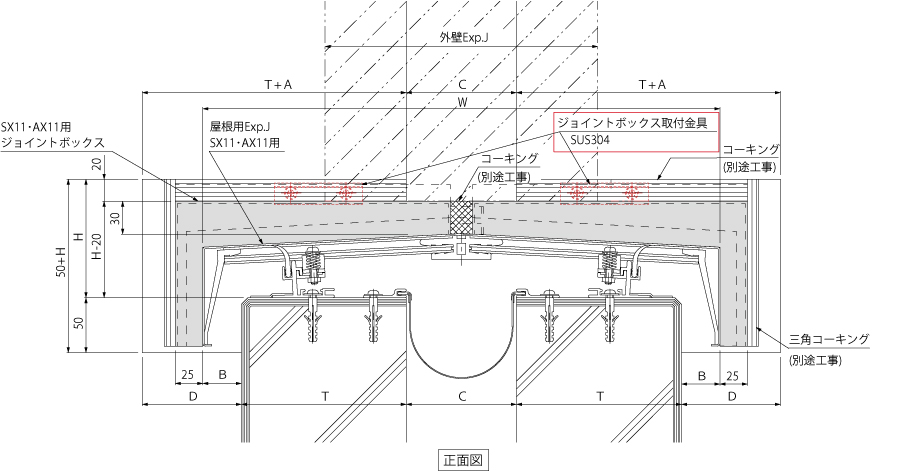

※パラペットＴ寸法は任意の寸法になります。
※カバー幅Ｗ寸法はパラペット幅Ｔ寸法により決定します。
※Ｈ寸法はＷにより決定します。
Ｈ＝20+30+(Ｗ・tan3)/2+47.8-B･tan3
| 呼称 | C | B | D |
|---|---|---|---|
| 50F | 50 | 35 | 90 |
| 100F | 100 | 60 | 140 |
| 50G | 50 | 25 | 65 |
| 100G | 100 | 35 | 90 |
| 150G | 150 | 50 | 115 |
| 200G | 200 | 60 | 140 |
| 300G | 300 | 85 | 170 |
※カバー幅Ｗ寸法はパラペット幅Ｔ寸法により決定します。
※Ｈ寸法はＷにより決定します。
Ｈ＝20+30+(Ｗ・tan3)/2+47.8-B･tan3
