EXジョイント建物用

ステンレス製 建物用エキスパンションジョイント 屋根−屋根

Fタイプ:変位性能100%
Gタイプ:変位性能 50%


SX11
SX11L耐火型(遮炎性能)

製品写真

SX11

製品特徴

  • ステンレス製屋根用エキスパンションジョイントです。

耐火型も設定しております。

  • 日本エキスパンションジョイント工業会の定める耐火性能に適合した耐火帯付もご用意しています。


製品図面

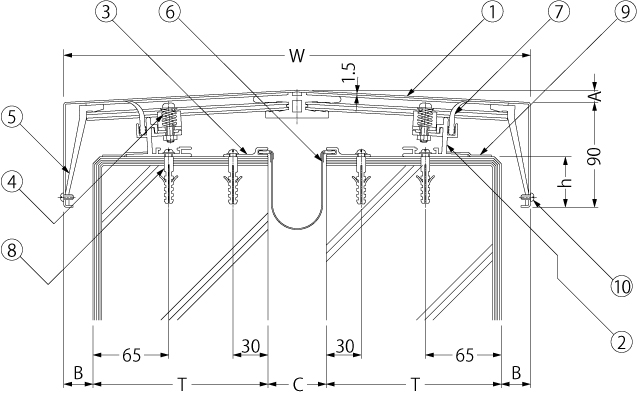

SX11

SX11

※カバーの勾配は3°です。

耐火型

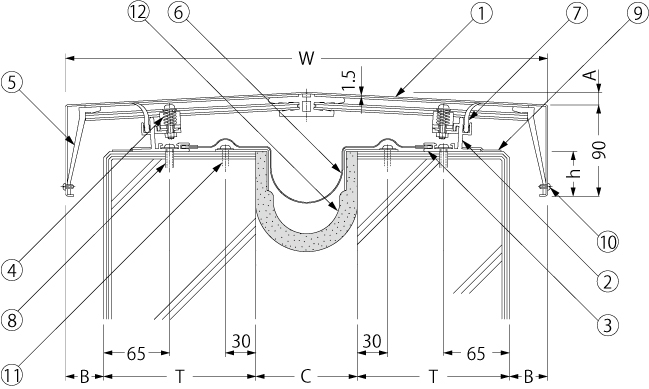

SX11L

SX11L

※カバーの勾配は3°です。

    部品構成

  1. カバー
    材質:SUS304 処理:ヘアライン仕上
  2. フレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  3. シート受けフレーム
    材質:A6063S 処理:陽極酸化塗装複合被膜
  4. スプリング
    材質:SUS304
  5. ホルダー
    材質:A6063S 処理:陽極酸化塗装複合被膜
  6. 補助シート
    材質:軟質ポリ塩化ビニル
  7. 止水板
    材質:軟質ポリ塩化ビニル
  8. ナイロンプラグ
    材質:ナイロン
  9. 止水テープ
    材質:ブチルゴム
  10. ドリルねじ
    材質:SUS
  11. コンクリートネジ 5×45
    材質:SUS
  12. 耐火帯
    材質:アルカリアースシリケートウール
※パラペット厚120mmの製品にはBシート受けフレームは付属しません。
※IドリルねじはW寸法700mm以上にのみ付属します。

    付属部品

  • カバーの継ぎ目部にはジョイナー(水切り板)が付属します。


Fタイプ(変位性能100%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC パラペット厚
T
W A B h 標準長さ
SX11(L)−50F クリアランス50 120 360 10 35 45 3000
150 420 12 35 45 3000
180 480 13 35 45 3000
200 520 14 35 45 3000
SX11(L)−100F クリアランス100 120 460 13 60 45 3000
150 520 14 60 45 3000
180 580 16 60 45 3000
200 620 17 60 45 3000

Gタイプ(変位性能50%) 寸法表<単位:mm>

製品符号−呼称 クリアランスC パラペット厚
T
W A B h 標準長さ
SX11(L)−50G クリアランス50 120 340 9 25 44 3000
150 400 11 25 44 3000
180 460 13 25 44 3000
200 500 14 25 44 3000
SX11(L)−100G クリアランス100 120 410 11 35 45 3000
150 470 13 35 45 3000
180 530 14 35 45 3000
200 570 15 35 45 3000
SX11(L)−150G クリアランス150 120 490 13 50 45 3000
150 550 15 50 45 3000
180 610 16 50 45 3000
200 650 18 50 45 3000
SX11(L)−200G クリアランス200 120 560 15 60 46 3000
150 620 17 60 46 3000
180 680 18 60 46 3000
200 720 19 60 46 3000
SX11−300G クリアランス300 120 710 19 85 47 3000
150 770 21 85 47 3000
180 830 22 85 47 3000
200 870 23 85 47 3000

価格(消費税は含まれておりません)

SX11 Fタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX11−50F 53,500

(W=360)

54,100

(W=420)

54,700

(W=480)

55,200

(W=520)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11−100F 54,700

(W=460)

55,200

(W=520)

55,800

(W=580)

56,400

(W=620)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX11 Gタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX11−50G 52,900

(W=340)

53,500

(W=400)

54,700

(W=460)

54,700

(W=500)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11−100G 54,100

(W=410)

54,700

(W=470)

55,200

(W=530)

55,800

(W=570)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11−150G 54,700

(W=490)

55,200

(W=550)

56,400

(W=610)

56,400

(W=650)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11−200G 55,800

(W=560)

56,400

(W=620)

57,000

(W=680)

57,500

(W=720)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11−300G 57,500

(W=710)

58,100

(W=770)

71,300

(W=830)

71,900

(W=870)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

耐火型

SX11L Fタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX11L−50F 70,300

(W=360)

70,900

(W=420)

71,500

(W=480)

72,000

(W=520)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11L−100F 76,200

(W=460)

76,700

(W=520)

77,300

(W=580)

77,900

(W=620)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品

SX11L Gタイプ
製品符号−呼称 価格(円/m) 図面・施工要領書等
パラペット厚
120mm
パラペット厚
150mm
パラペット厚
180mm
パラペット厚
200mm
SX11L−50G 67,000

(W=340)

67,600

(W=400)

68,800

(W=460)

68,800

(W=500)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11L−100G 70,900

(W=410)

71,500

(W=470)

72,000

(W=530)

72,600

(W=570)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11L−150G 76,200

(W=490)

76,700

(W=550)

77,900

(W=610)

77,900

(W=650)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
SX11L−200G 77,300

(W=560)

77,900

(W=620)

78,500

(W=680)

79,000

(W=720)

cad図面 dxf図面 DWG図面DWG図面 ご使用願い図 部品
※耐火型は、耐火帯とカバーとのセット販売となります。価格はセット価格です。
※価格は1m当りの材料価格です。尚、端数は0.5m単位で切り上げて見積り願います。
※取付工事費は含まれておりません。
※小口カバー1か所あたりの材料価格は、(当該製品のm価格)×30%を加算してください。
 (価格は10円の位を四捨五入で100円単位となります。受注生産品)
※小口カバー以外の役物は別途見積りとなります。
