カネソウのルーフドレン情報はこちら

ルーフドレン

複数回使用抜型 たて引き排水用

AWタイプ
中間用

製品写真

AW

製品の特徴

  • 工期短縮が出来る抜型です。
  • 複数回使用できます。(※10回程度)
  • 軽量で、切断加工も用意に行うことができます。
  • 抜型本体が養生蓋としての機能を備えています。
※対応機種はこちらをご覧ください。

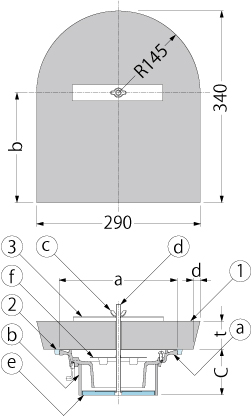

製品図面

AW


    部品構成
    (複数回使用抜型)

  1. 抜型本体
    材質:特殊発泡樹脂
  2. リング
    材質:クロロプレンゴム
  3. 固定プレート
    材質:SPHC

    部品構成
    (複数回使用抜型用ルーフドレン)

  1. ルーフドレン本体
    材質:FC150 処理:樹脂系塗装
  2. スペーサー
    材質:硬質ポリ塩化ビニル
  3. 蝶ナット
    材質:SPHC
  4. 長ネジボルト
    材質:SWRM8
  5. 位置決めプレート
    材質:SGHC
  6. 引き上げプレート
    材質:SGHC

    設計情報

  • ルーフドレンEシリーズの呼称65は、呼称75の抜型が使用できます。

    施工情報

  • スラブ厚さはC寸法+t寸法になります。

    注文・発注情報

  • 複数回使用抜型は、抜型、リング、固定プレートのみの販売となります。
    ルーフドレンは別売です。
  • 複数回使用抜型用ルーフドレンは、打込型タイプの養生蓋が付属しません。また、長ネジボルトの長さが異なります。
  • 抜型厚さ(t寸法)80mmも製作可能です。

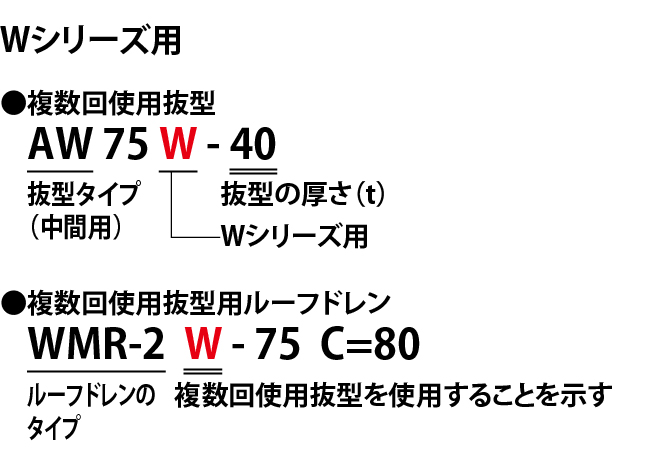

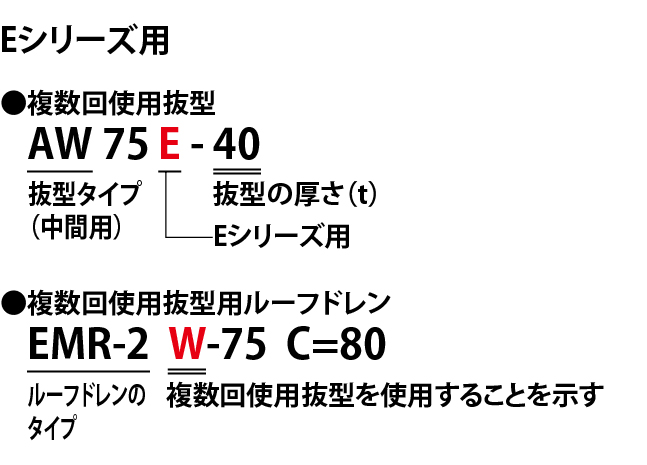

  • 抜型は複数回(10回程度)使用できますので、ルーフドレンをご注文の際は、下記の要領でご注文ください。

AW

AW


寸法表(Wシリーズ用)<単位:mm>

製品符号 a b t d
AW 50W-30 170 195 30 7.5
AW 50W-40 170 195 40 10
AW 50W-50 170 195 50 12.5
AW 75W-30 200 195 30 7.5
AW 75W-40 200 195 40 10
AW 75W-50 200 195 50 12.5
AW 100W-30 230 195 30 7.5
AW 100W-40 230 195 40 10
AW 100W-50 230 195 50 12.5

寸法表(Eシリーズ用)<単位:mm>

製品符号 a b t d
AW 50E-30 150 195 30 7.5
AW 50E-40 150 195 40 10
AW 50E-50 150 195 50 12.5
AW 75E-30 185 195 30 7.5
AW 75E-40 185 195 40 10
AW 75E-50 185 195 50 12.5
AW 100E-30 210 195 30 7.5
AW 100E-40 210 195 40 10
AW 100E-50 210 195 50 12.5

価格(Wシリーズ用 消費税は含まれておりません)

製品符号−呼称 抜型厚さ(mm) 価格(円/個) 図面・施工要領書等
AW−50W t=30 6,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=40 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=50 10,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
AW−75W t=30 6,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=40 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=50 10,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
AW−100W t=30 7,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=40 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=50 11,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書

価格(Eシリーズ用 消費税は含まれておりません)

製品符号−呼称 抜型厚さ(mm) 価格(円/個) 図面・施工要領書等
AW−50E t=30 6,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=40 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=50 10,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
AW−75E t=30 6,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=40 7,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=50 10,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
AW−100E t=30 7,000 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=40 7,900 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
t=50 11,400 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
