ルーフドレン関連製品

ステンレス製 防塵網 外廊下排水・たて引き用ルーフドレン用

製品符号:CK-D
バルコニー・廊下・踊場用

製品写真

CK-D

納まりイメージ


CK

※上記の写真のルーフドレンは、EMZ-1です。

製品の特徴

  • 枯葉や落ち葉をはじめとする、ゴミなどが雨水排水管に流入することを防ぐ、外廊下排水用ルーフドレンEMD-1,EMD-2用の防塵網です。
  • バルコニーや廊下、踊場等でご使用ください。
  • 専用の取付クリップにより、ルーフドレンのストレーナーに簡単に固定できます。
  • 取付クリップ
  • 網は、Φ0.7×5メッシュです。
    ※メッシュとは
    1インチ(25.4mm)の長さの間にある網目の数を示します。
    例)Φ0.7×5メッシュは、線径が0.7mmで、1インチ内に網目の数が5つとなります。
  • CK-Z


納まり図


CK-D

拡大図

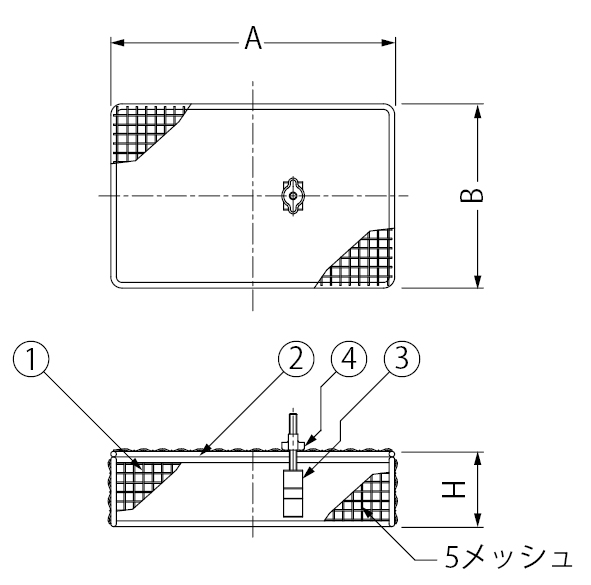

製品図面

CK-D


    部品構成

  1. 金網
    材質:SUS304
  2. 補強棒
    材質:SUS304
  3. 取付クリップ
    材質:SUS304CSP
  4. 蝶ナット
    材質:SUS304

寸法表<単位:mm>

呼称 A B H
50 151 73 40
75 151 98 40


価格

製品符号−呼称 価格(円/個) 図面・施工要領書等
CK-D-50 14,600 cad図面dxf図面DWG図面ご使用願い図施工要領書
CK-D-75 14,600 cad図面dxf図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。
