アルミニウム製ルーフドレン

アルミニウム製(本体:鋳鉄製) よこ引き用 木付け用

  • シート防水用
  • ねじ込み式

DHL-W
使用場所:屋上

製品写真

DHL-W

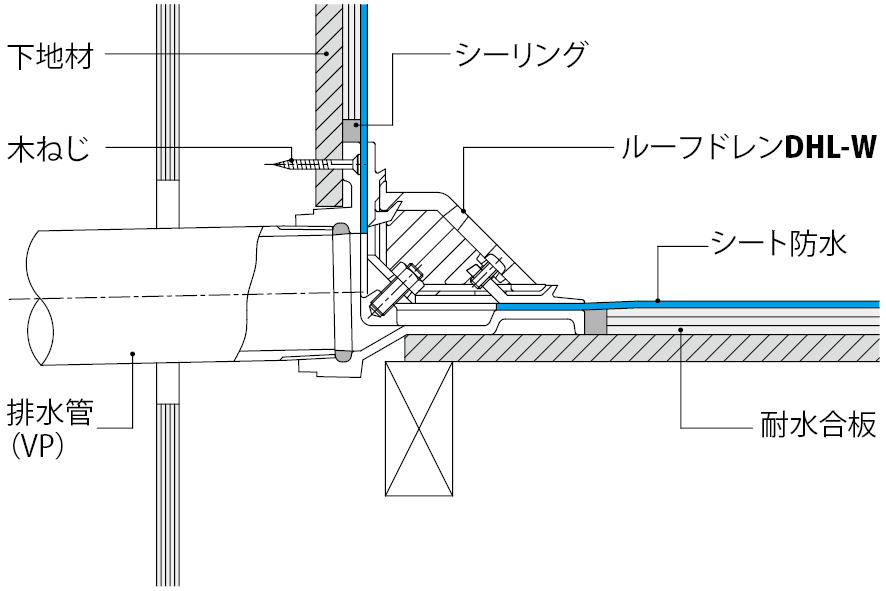

DHL-W 納まり図


DHL-W

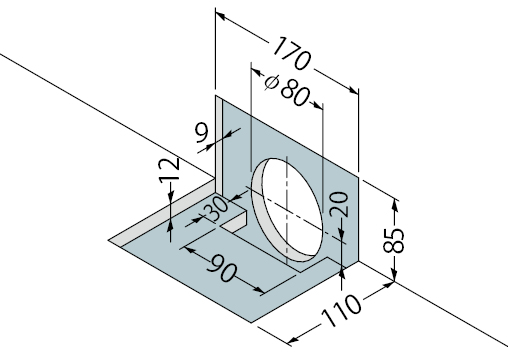

拡大図

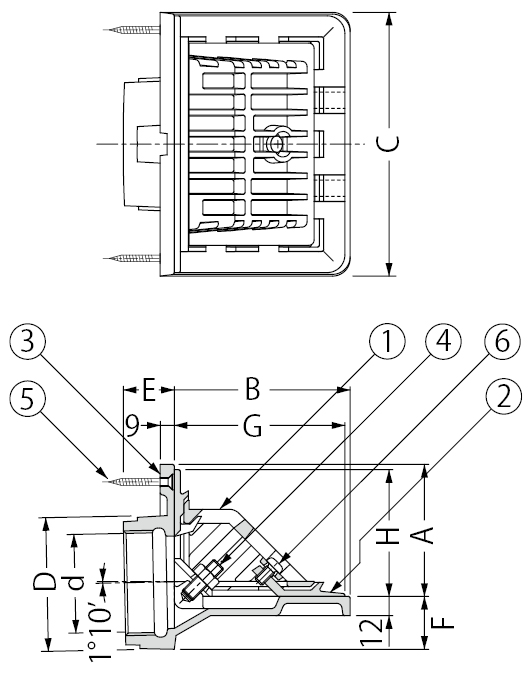

製品図面

DHL-W


    部品構成

  1. ストレーナー
    材質:ADC12 処理:樹脂系塗装
  2. 防水層押え
    材質:ADC12 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. ボルト
    材質:SUS304
  5. 木ネジ
    材質:SUS304
  6. 丸小ネジ
    材質:SUS304

    設計情報

  • ストレーナー、防水層押えをアルミダイカスト製とし、防錆性・美観性を向上させた製品です。
    本体は鋳鉄製です。(色:グレー)

寸法表<単位:mm>

呼称 A B C D ねじ径d E F G H
50 75 100 150 76 Rc2 29 30 97 72
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・ネジ寸法表

部番 品名 サイズ 数量 備考
C ボルト M8×35 2 六角ナット付
D 木ネジ 4.1×38 2
E 丸小ネジ M6×12 1

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
DHL−W−50 7,000 cad図面dxf図面DWG図面DWG図面 ご使用願い図施工要領書施工要領書
