アルミニウム製ルーフドレン

アルミニウム製(本体:鋳鉄製) たて引き用 ALC用

  • シート防水用
  • ねじ込み式

DHR-A
使用場所:屋上

製品写真

DHR-A


製品図面

DHR-A


    部品構成

  1. ストレーナー
    材質:ADC12 処理:樹脂系塗装
  2. 防水層押え
    材質:ADC12 処理:樹脂系塗装
  3. 本体
    材質:FC150 処理:樹脂系塗装
  4. クランプ板
    材質:ADC12 処理:樹脂系塗装
  5. ボルト
    材質:SUS304
  6. 皿小ネジ
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304

    設計情報

  • ストレーナー、防水層押えをアルミダイカスト製にし、防錆性・美観性を向上させた製品です。 本体は鋳鉄製です。(色:グレー)

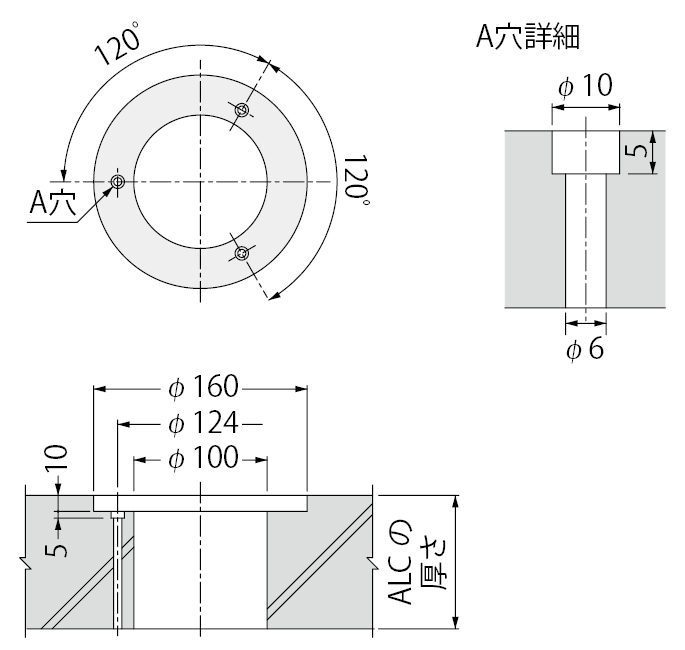

  • ALCの厚さは50mmより対応可能です。

    注文・発注情報

  • ご注文の際はALCの厚さをご指示ください。
  • <例>DHR-A-50 ALC厚さ80mm

寸法表<単位:mm>

呼称 A a B1 C ねじ径d E H
50 140 136 102 50 Rc2 165 46
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・ネジ寸法表

部番 品名 サイズ 数量 備考
D ボルト M8×35 3 六角ナット付
E 皿小ネジ M4×l 3 六角ナット付
F 丸小ネジ M6×12 2

l 寸法表<単位:mm>

ALCの厚さ l
80 90
100 110
125 135

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
DHR−A−50  7,600 cad図面dxf図面DWG図面DWG図面 ご使用願い図 施工要領書
