アルミニウム製ルーフドレン

アルミニウム製(本体:鋳鉄製)  外廊下排水用 みぞ底幅80mm(呼称50)・みぞ底幅100mm(呼称75)  たて引き用 打込型

  • 塗膜防水用
  • モルタル防水用
  • 差し込み式

EHMD-1
使用場所:バルコニー・廊下・踊場

製品写真

EHMD-1

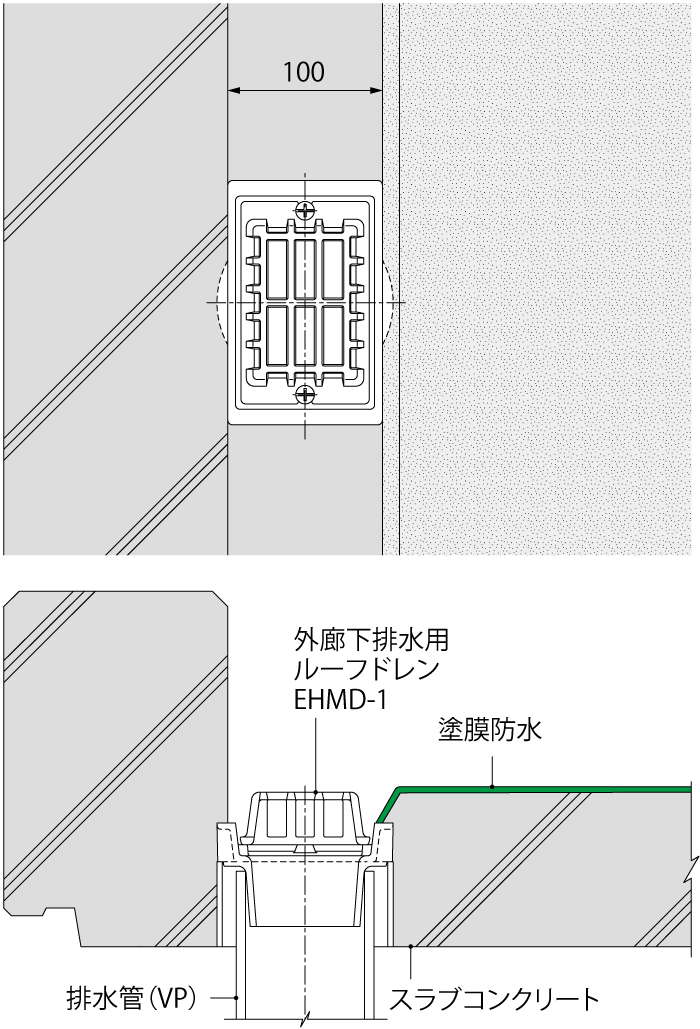

EHMD-1-75 納まり図


EHMD-1

拡大図

製品の特徴

  • ストレーナーをアルミニウム合金製(色:グレー)とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製(色:黒)です。

製品図面


    部品構成

  1. ストレーナー
    材質:AC2B
    処理:樹脂系塗装
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. スペーサー
    材質:硬質ポリ塩化ビニル
  4. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  5. 丸小ねじ
    材質:C2700W

    付属部品

  • ●養生シート
  • ●蝶ナット
  • ●長ねじボルト
  • ●固定プレート
  • ●位置決めプレート
  • ●ズレ止めパイプ

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
  • <例>EHMD-1-50 C=80

寸法表<単位:mm>

呼称 A A' B B' C スペーサー D H1
規格 長さS
50 158 80 138 60 80 〜 SU 75 C−25 45 15
75 158 100 138 90 80 〜 VU100 C−25 71 20

丸小ねじ寸法表

部番 品名 サイズ 数量 備考
50 75
D 丸小ねじ M6×10 M6×10 2

価格

製品名 価格(円/個) 図面・施工要領書等
C=80〜200 C=201〜500
EHMD−1−50  4,900 5,400 cad図面dxf図面DWG図面DWG図面 ご使用願い図 施工要領書
EHMD−1−75  6,300 6,800 cad図面dxf図面DWG図面DWG図面 ご使用願い図 施工要領書
※価格には消費税は含まれておりません。
