アルミニウム製ルーフドレン

アルミニウム製(本体:鋳鉄製) よこ引き用 打込型

  • 塗膜防水用
  • モルタル防水用
  • ねじ込み式

EHXG
使用場所:屋上

製品写真

EHXG

製品の特徴

  • ストレーナー、防水層押えをアルミニウム合金製(色:グレー)とし、防錆性・美観性を向上させた製品です。本体は鋳鉄製 (色:黒)です。

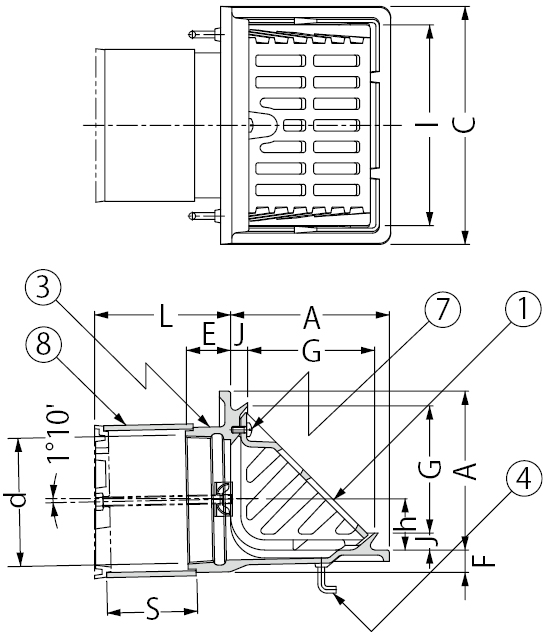

製品図面

EHXG


    部品構成

  1. ストレーナー
    材質:ADC12
    処理:樹脂系塗装
  2. 本体
    材質:FC150
    処理:樹脂系塗装
  3. アンカー
    材質:SWRM8
    処理:りん酸塩被膜
  4. 丸小ねじ
    材質:C2700W
  5. スペーサー
    材質:硬質ポリ塩化ビニル

    付属部品

  • ●養生シート
  • ●蝶ナット
  • ●固定プレート
  • ●長ねじボルト
  • ●位置決めプレート
  • ●サカメ釘

    設計情報

  • レベル調節機能付タイプも設定しております。

    注文・発注情報

  • ご注文の際はL寸法(パラペット厚さ)をご指示ください。
  • <例>EHXG-75 L=150

寸法表<単位:mm>

呼称 A C ねじ径d E F L スペーサー G h I J
規格 長さS
75 115 180 Rc3 35 20 80 〜 SU100 L−35 87 31 147 15
100 140 210 Rc4 40 20 80 〜 SU125 L−40 112 44 177 15
※Rcは管用テーパめねじ(JIS B 0203)を表します。

丸小ねじ寸法表

部番 品名 サイズ 数量 備考
75 100
E 丸小ねじ M6×12 M6×12 1

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
L=80〜200 L=201〜500
EHXG−75 9,400 9,900 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
EHXG−100 10,000 10,500 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
