ルーフドレン

鋳鉄製 外廊下排水用 みぞ底幅80mm(呼称50)・みぞ底幅100mm(呼称75) たて引き用 打込型

  • 塗膜防水用
  • モルタル防水用
  • 差し込み式

EMD-1
使用場所:バルコニー、廊下、踊場

製品写真

EMD−1

製品の特徴

  • 角型形状でコンパクトなサイズのため排水溝にきれいに納まります。
  • 呼称50はみぞ底幅80mm以上、呼称75はみぞ底幅100mm以上に使用できます。
  • 塗膜防水・モルタル防水用のルーフドレンです。

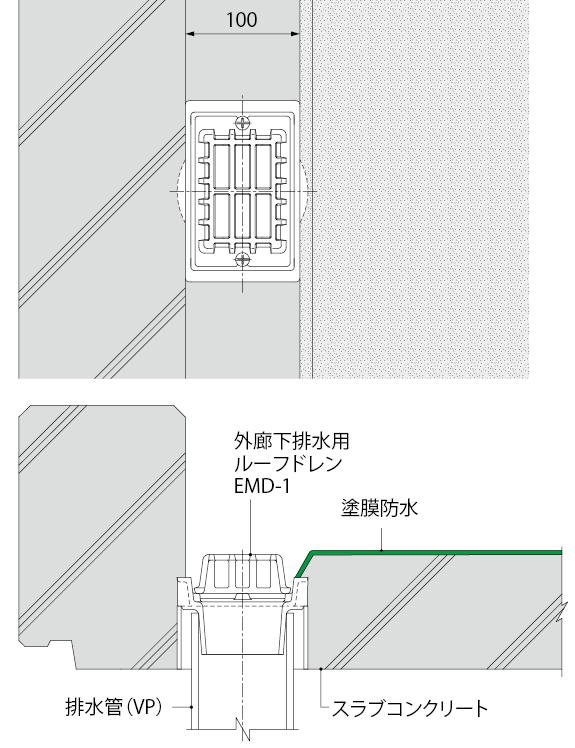

EMD-1-75 納まり図


EMD−1

拡大図

該当規格

規格名称 記号 呼称(サイズ)
都市再生機構 機構住宅 標準詳細設計図集 第2版 AE-606 50、75

製品図面

EMD−1


    部品構成

  1. ストレーナー
    材質:FC150 処理:樹脂系塗装
  2. 本体
    材質:FC150 処理:樹脂系塗装
  3. スペーサー
    材質:硬質ポリ塩化ビニル
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. 丸小ネジ 材質:C2700

    付属部品

  • 養生シート
  • 蝶ナット
  • 長ネジボルト
  • 固定プレート
  • 位置決めプレート
  • ズレ止めパイプ

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    <例>EMD-1-50 C=100

寸法表<単位:mm>

呼称 A A' B B' C スペーサー規格 スペーサー長さS D H1
50 158 80 138 60 80~ SU75 C-25 45 15
75 158 100 138 90 80~ VU100 C-25 71 20

丸小ネジ寸法表

部番 品名 サイズ50 サイズ75 数量 備考
D 丸小ネジ M6×10 M6×10 2

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面・施工要領書等
C=80〜200 C=201〜500
EMD−1−50  3,200 3,700 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
EMD−1−75  4,600 5,100 CAD図面 DXF図面 DWG図面 DWG図面 ご使用願い図 施工要領書
