鋳鉄製ルーフドレン

たて引き用　打込型　差し込み式

アスファルト防水用
シート防水用
製品符号：ESR-1
使用場所：バルコニー、庇、屋上

製品写真

ESR-1

製品の特徴

  • アスファルト防水・シート防水用のルーフドレンです。
  • 防水層との接着をより確実にするために、ルーフドレン本体に接着補助溝を設けています。
    また、防水層押えには、接着補助溝の位置に合わせた突起を設けています。
    ※防水工法に応じた接着剤（別途）をご使用ください。
  • バルコニー等でお使いいただけるよう、ストレーナーを背の低い形状としています。

製品図面

ESR-1

部品構成

  1. ストレーナー
    材質：FC150
    処理：樹脂系塗装
  2. 防水層押え
    材質：FC150
    処理：樹脂系塗装
  3. 本体
    材質：FC150
    処理：樹脂系塗装
  4. アンカー
    材質：SWRM8
    処理：りん酸塩被膜
  5. スペーサー
    材質：硬質ポリ塩化ビニル
  6. ボルト
    材質：C3602W
  7. －
  8. －
  9. 丸小ねじ
    材質：C2700W

付属部品

  • 養生蓋
  • 蝶ナット
  • 長ねじボルト
  • 位置決めプレート

別売部品

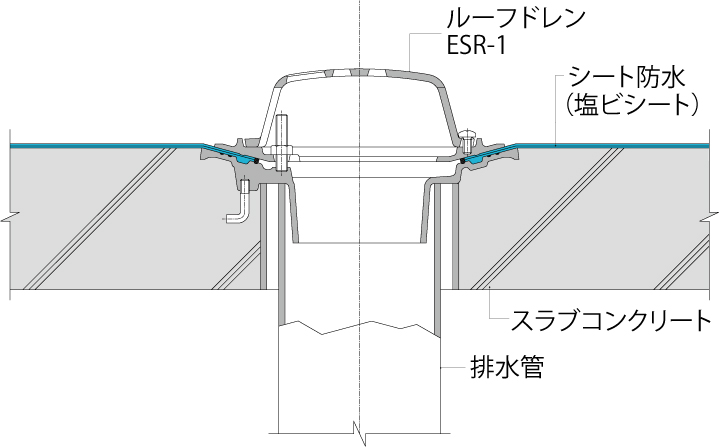

施工情報

  1. C寸法は、スラブ下端からルーフドレン本体の取付高さを表す寸法です。スラブ厚に対して、C寸法をご指示いただき、スペーサー部品で取付高さを調整します。

注文・発注情報

  1. ご注文の際はC寸法をご指示ください。
    ＜例＞ESR-1-100　C＝120

その他、下記の仕様もございます。

  1. 外断熱用　ESRW-1
  2. デッキプレート打込型　EDSR-1

寸法表＜単位：mm＞

呼称 A a B1 C スペーサー規格 スペーサー長さS D H2
50 165 145 102 70～ SU75 C-25 45 43
65 200 180 137 70～ SU100 C-25 61 43
75 200 180 137 70～ VU100 C-25 71 43
100 225 205 162 70～ VU125 C-25 94 53
125 255 235 192 70～ VU150 C-25 119 53
150 280 260 217 70～ LP180 C-25 140 53

ボルト・丸小ねじ寸法表

部番 品名 サイズ50 サイズ65 サイズ75 サイズ100 サイズ125 サイズ150 数量 備考
⑥ ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 3 六角ナット付
⑨ 丸小ねじ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2 －

価格

製品符号－呼称 価格（円/個） 図面・施工要領書等
C=70～200 C=201～500
ESR-1-50 6,300 6,800 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESR-1-65 8,600 9,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESR-1-75 9,400 9,900 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESR-1-100 10,600 11,100 CAD図面DXF図面DWG図面ご使用願い図
ESR-1-125 13,600 14,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
ESR-1-150 18,600 19,100 CAD図面DXF図面DWG図面ご使用願い図施工要領書
※価格には消費税は含まれておりません。

高耐食性ルーフドレン　価格

製品符号－呼称 価格（円/個）
ESR-1R-50 別途見積りとなります。弊社までお問い合わせください。
ESR-1R-75 別途見積りとなります。弊社までお問い合わせください。
ESR-1R-100 別途見積りとなります。弊社までお問い合わせください。
ESR-1R-125 別途見積りとなります。弊社までお問い合わせください。
