ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

ESSB-2
使用場所:バルコニー中継

製品写真

ESSB-2

製品の特徴

  • 保護防水または露出防水のどちらにも使用できます。
  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
  • ESSB-2

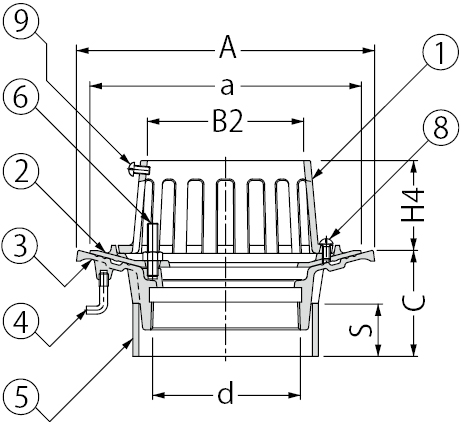

製品図面

ESSB-2


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. アンカー
    材質:SWRM8 処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. ボルト
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304
  8. 丸小ネジ
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート
  • ※呼称200のスペーサーはアルミ合金製です。

    注文・発注情報

  • ご注文の際はC寸法をご指示ください。
    <例>ESSB-2-75 C=100

寸法表<単位:mm>

呼称 A a B2 C スペーサー ねじ径d H4
規格 長さS
50 165 145 64 70〜 SU 75 C−40 Rc2 68
65 200 180 80 70〜 SU100 C−40 Rc2½ 68
75 200 180 93 70〜 VU100 C−40 Rc3 68
100 225 205 118 70〜 VU125 C−40 Rc4 68
125 255 235 145 70〜 VU150 C−40 Rc5 68
150 280 260 170 70〜 LP180 C−40 Rc6 68
200 360 340 222 90〜 アルミ230 C−60 PT8 87
※Rc・PTは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125 150 200
E ボルト M8×40 M8×40 M8×40 M8×40 M8×40 M8×40 M10×50 3 六角ナット付
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 2
H 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 M6×12 3

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESSB−2−50  34,400 34,900 cad図面 DWG図面DWG図面 ご使用願い図施工要領書
ESSB−2−65  38,300 38,800 cad図面dxf図面 DWG図面DWG図面 ご使用願い図施工要領書
ESSB−2−75  43,900 44,400 cad図面dxf図面 DWG図面DWG図面 ご使用願い図施工要領書
ESSB−2−100  50,100 50,600 cad図面dxf図面 DWG図面DWG図面 ご使用願い図施工要領書
ESSB−2−125  75,700 76,200 cad図面dxf図面 DWG図面DWG図面 ご使用願い図施工要領書
ESSB−2−150  96,500 97,000 cad図面dxf図面 DWG図面DWG図面 ご使用願い図施工要領書
ESSB−2−200(C=90〜) 143,700 144,200 cad図面dxf図面 DWG図面DWG図面 ご使用願い図施工要領書
