ルーフドレン関連製品

水はね防止ロート

HP-2

製品写真

HP-2

製品の特徴

  • 中継用ルーフドレンのストレーナーからの排水の流出や、水はねを防止するための金具です。

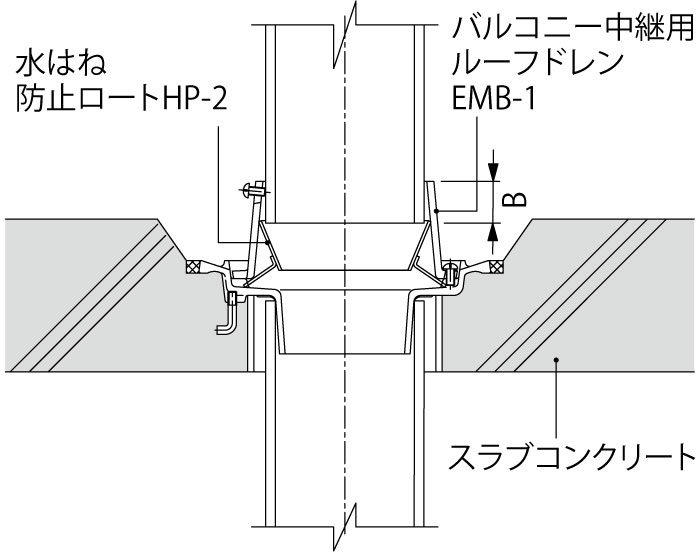

HP-2 納まり図


HP-2

拡大図

該当規格

規格名称 記号 呼称(サイズ)
都市再生機構
機構住宅
標準詳細設計図集
第2版
AE-603 50、65、75、100

製品図面

HP-2

    設計情報

  • アスファルト・シート防水用に使用する場合は、防水層の厚さに応じて、防水層押え固定用のボルト長さを変更してください。
    アスファルト防水の場合
    ボルト長さ l=30mm
    (適用防水層厚さ10mm〜12mm)
    シート防水の場合
    ボルト長さ l=20mm
    (適用防水層厚さ3mm以下)
    上記以外の場合は、防水層厚さをご指示ください。

寸法表<単位:mm>

呼称 D D' H t B
50 67 45 35 0.6 33
65 93 62 35 0.6 31
75 98 72 35 0.6 31
100 123 95 35 0.6 26
125 151 120 35 0.6 30

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/個) 図面等
HP−2−50 1,300 cad図面dxf図面DWG図面DWG図面ご使用願い図
HP−2−65 1,300 cad図面dxf図面DWG図面DWG図面ご使用願い図
HP−2−75 1,300 cad図面dxf図面DWG図面DWG図面ご使用願い図
HP−2−100 1,400 cad図面dxf図面DWG図面DWG図面ご使用願い図
HP−2−125 2,100 cad図面dxf図面DWG図面DWG図面ご使用願い図
