ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 たて引き用 打込型

  • アスファルト防水用
  • シート防水用
  • 差し込み式

ESSF-1
使用場所:廊下・踊場

製品写真

ESSF-1

製品の特徴

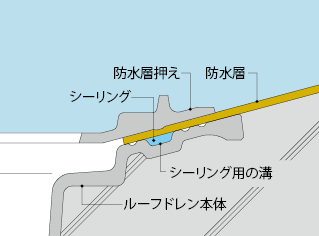

  • ルーフドレン本体に、防水層シーリング用の溝が設けてあり、防水性能を向上できます。
    ESSF-1

製品図面

ESSF-1


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. アンカー
    材質:SWRM 処理:りん酸塩被膜
  5. スペーサー
    材質:硬質ポリ塩化ビニル
  6. ボルト
    材質:SUS304
  7. 丸小ネジ
    材質:SUS304

    付属部品

  • ●養生蓋
  • ●蝶ナット
  • ●長ネジボルト
  • ●位置決めプレート

    設計情報

  • 保護防水または露出防水のどちらにも使用できます。

    注文・発注情報

  • ご注文の際はC寸法、防水層の種類をご指示ください。
  • <例>ESSF-1-100 C=120アスファルト防水用

寸法表<単位:mm>

呼称 A a B1 C スペーサー D H3
規格 長さS
50 165 145 102 70〜 SU 75 C−25 45 8
65 200 180 137 70〜 SU100 C−25 61 8
75 200 180 137 70〜 VU100 C−25 71 8
100 225 205 162 70〜 VU125 C−25 94 8
125 255 235 192 70〜 VU150 C−25 119 9

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 65 75 100 125
F ボルト M8×l※ M8×l※ M8×l※ M8×l※ M8×l※ 3 六角ナット付
G 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 2
  • ※標準ボルト長さ
  • 防水層の種類によって寸法が異なります。
  • アスファルト防水用 l=35mm(適用防水層厚さ10mm〜12mm)
  • シート防水用 l=25mm(適用防水層厚さ3mm以下)
  • 上記以外の場合は防水層厚さをご指示ください。

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
C=70〜200 C=201〜500
ESSF−1−50  28,900 29,400 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSF−1−65  31,800 32,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSF−1−75  36,100 36,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSF−1−100  42,300 42,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
ESSF−1−125  61,800 62,300 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書
