ステンレス鋳鋼製ルーフドレン

ステンレス鋳鋼製 よこ引き用 打込型

  • アスファルト防水用
  • シート防水用
  • ねじ込み式

ESXC-L
使用場所:バルコニー・庇・屋上用

製品写真

ESXC-L

製品の特徴

  • 保護防水または露出防水のどちらにも使用できます。

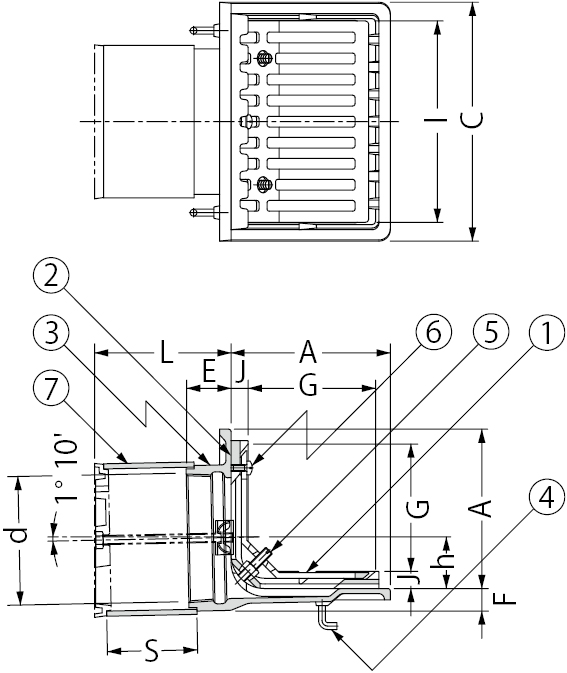

製品図面

ESXC-L


    部品構成

  1. ストレーナー
    材質:SCS13 処理:酸洗
  2. 防水層押え
    材質:SCS13 処理:酸洗
  3. 本体
    材質:SCS13 処理:酸洗
  4. アンカー
    材質:SWRM 処理:りん酸塩被膜
  5. ボルト
    材質:SUS304
  6. 丸小ネジ
    材質:SUS304
  7. スペーサー
    材質:硬質ポリ塩化ビニル

    付属部品

  • ●養生シート
  • ●蝶ナット
  • ●固定プレート
  • ●長ネジボルト
  • ●位置決めプレート
  • ●サカメ釘

    設計情報

  • レベル調節機能付タイプも設定しております。

    注文・発注情報

  • ご注文の際はL寸法(パラペット厚さ)をご指示ください。
  • <例>ESXC-L-100 L=150

寸法表<単位:mm>

呼称 A C ねじ径d E F L スペーサー G h I J
規格 長さS
50 100 160 Rc2 32 20 80〜 VU 65 L−35 72 18 127 15
75 115 180 Rc3 35 20 80〜 SU100 L−35 87 31 147 15
100 140 210 Rc4 40 20 80〜 SU125 L−40 112 44 177 15
125 165 240 Rc5 44 22 80〜 LP150 L−50 136 56 205 15
150 190 260 Rc6 50 26 80〜 LP180 L−55 161 67 225 15
※Rcは管用テーパめねじ(JIS B 0203)を表します。

ボルト・丸小ネジ寸法表

部番 品名 サイズ 数量 備考
50 75 100 125 150
D ボルト M8×50 M8×50 M8×50 M8×50 M10×50 2 六角ナット付
E 丸小ネジ M6×12 M6×12 M6×12 M6×12 M6×12 1

価格(消費税は含まれておりません)

製品名 価格(円/個) 図面・施工要領書等
L=80〜200 L=201〜500
ESXC−L−50  37,500 38,000 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
ESXC−L−75  59,200 59,700 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
ESXC−L−100  61,700 62,200 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
ESXC−L−125  105,300 105,800 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
ESXC−L−150  145,100 145,600 cad図面dxf図面DWG図面DWG図面ご使用願い図施工要領書施工要領書
