外廊下排水用 みぞ底幅150mm（呼称50）・みぞ底幅170mm（呼称75）
塗膜防水用
製品符号：EWMD-1
使用場所：バルコニー、廊下、踊場
※価格には消費税は含まれておりません。
鋳鉄製ルーフドレン
外廊下排水用 みぞ底幅150mm（呼称50）・みぞ底幅170mm（呼称75）
たて引き用 木付け用 差し込み式
塗膜防水用
使用場所：バルコニー、廊下、踊場
製品写真
製品の特徴
- 木造、木下地への取り付けができます。
- みぞ底幅150mm／170mmのみぞにコンパクトに納めることができます。
- 円形のルーフドレンと比較して、バルコニー、廊下の使用スペースが広げられます。

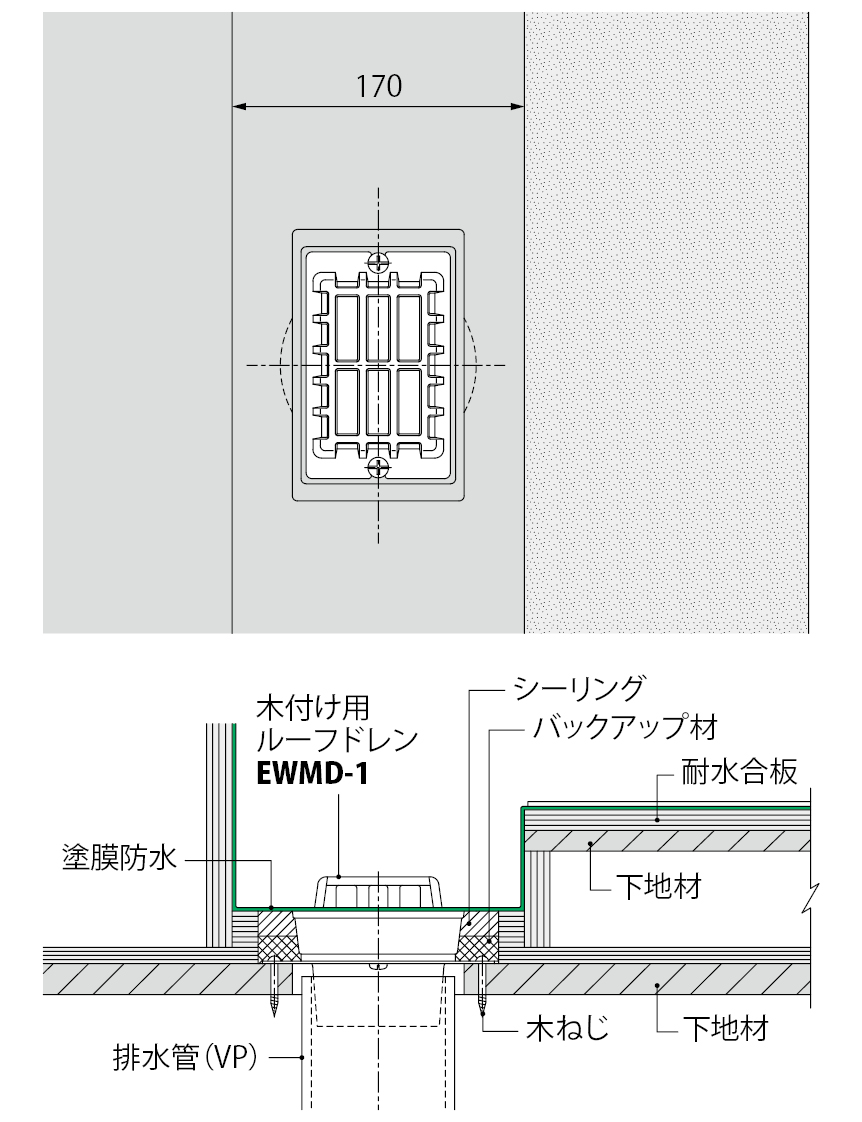

EWMD-1-75 納まり図

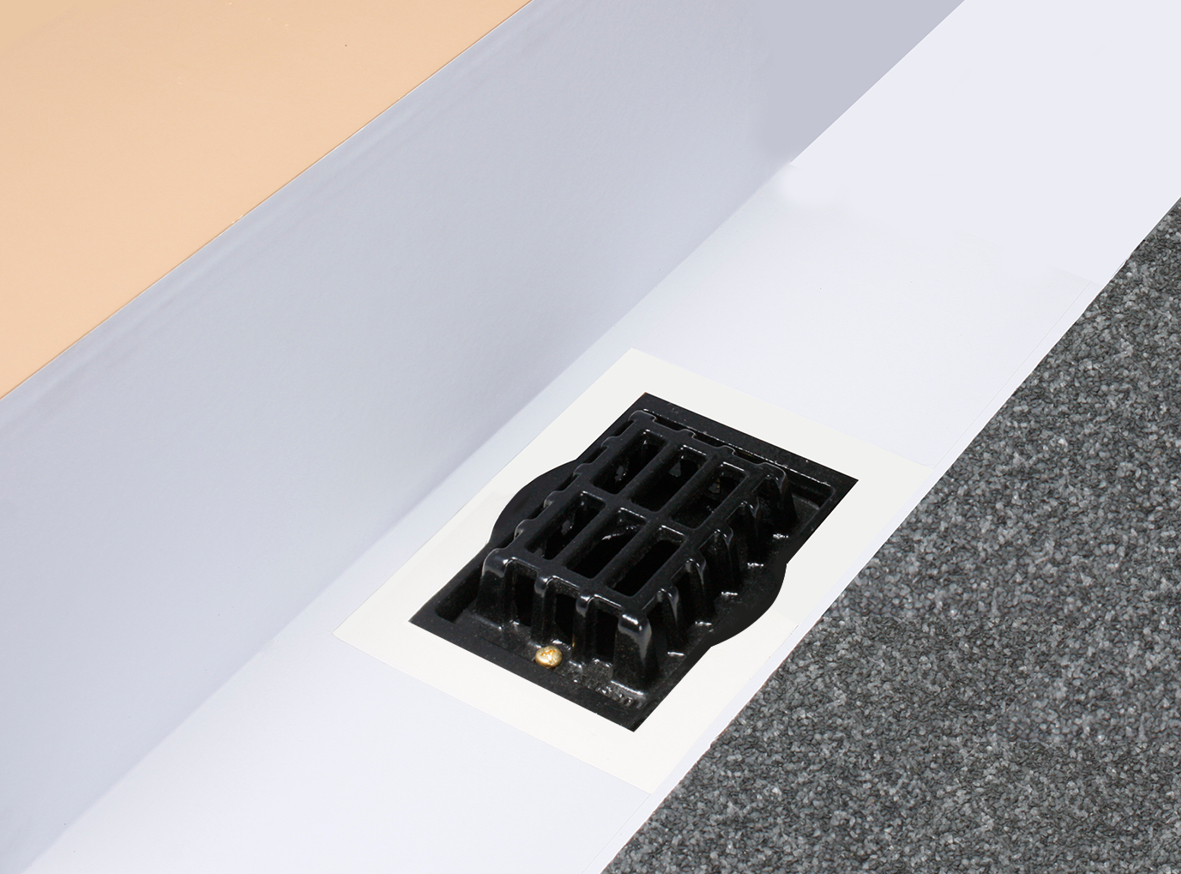

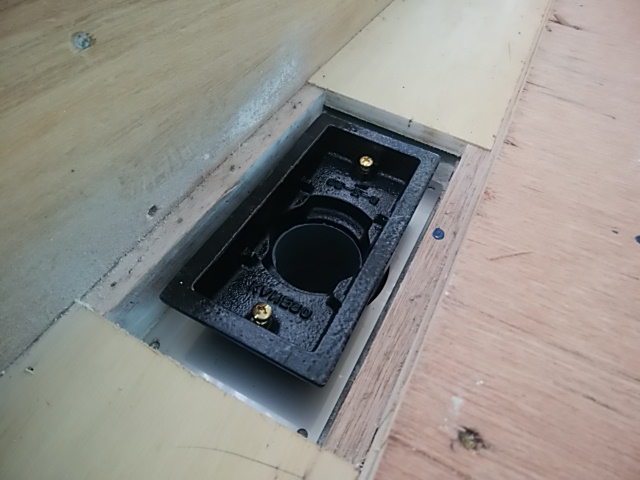

EWMD-1-75 施工例
製品図面
部品構成
- ストレーナー
材質：FC150
処理：樹脂系塗装 - 本体
材質：FC150
処理：樹脂系塗装 - 固定金具
材質：SUS304 - 木ねじ
材質：SUS304 - 丸小ねじ
材質：SS400
処理：電気亜鉛めっき - 丸小ねじ
材質：C2700W
別売部品

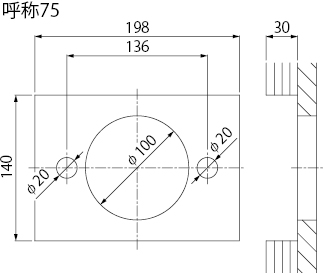

木下地加工寸法
寸法表＜単位：mm＞
| 呼称 | A | A' | B | B' | C | D | E | E' | F | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 158 | 80 | 138 | 60 | 67 | 45 | 193 | 115 | 30 | 15 |
| 75 | 158 | 100 | 138 | 90 | 67 | 71 | 193 | 135 | 30 | 20 |
木ねじ・丸小ねじ寸法表
| 部番 | 品名 | サイズ50 | サイズ75 | 数量 | 備考 |
|---|---|---|---|---|---|
| ④ | 木ねじ | 4.1×38 | 4.1×38 | 4 | － |
| ⑤ | 丸小ねじ | M6×8 | M6×8 | 2 | － |
| ⑥ | 丸小ねじ | M6×10 | M6×10 | 2 | － |
価格
| 製品符号－呼称 | 価格（円/個） | 図面・施工要領書等 |
|---|---|---|
| EWMD-1-50 | 9,100 |
|
| EWMD-1-75 | 10,300 |
|
