スチール製グレーチング

かさあげ型　プレーンタイプ　JIS型側溝用

適用荷重：T-25・T-20・T-14・T-2
製品符号：HSJ
メインバー：Iバー

製品写真

HSJ

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 T-25を除く全サイズ

製品図面

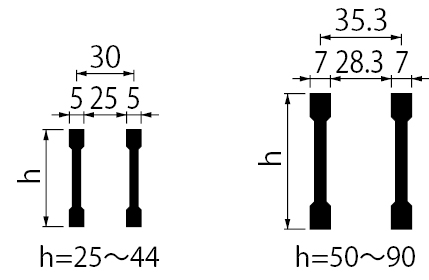

メインバーピッチ

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. かさ上げ材
    材質：STKR400
    処理：溶融亜鉛めっき

別売部品

  • 連結金具 AR
  • 連結金具 ER
  • 鎖取付金具 AK

衝撃係数・スパン・許容応力の基準

設計情報

  1. プレキャスト鉄筋コンクリート製品（JISA5372）附属書E・推奨仕様E-3「落ちふた式U形側溝」の寸法に対応しています。
  2. かさあげ高さ（H寸法）は呼称寸法で表しています。実寸は、＋0～－3mmの範囲で設定しています。

ポイント

  1. HSJ

注文・発注情報

  1. クッション付タイプ、テーパ付エンドプレートタイプを設定しています。下記要領でご指示ください。
    ＜例＞
    クッション付→HSJ-P-3644A
    テーパ付エンドプレート→HSJ-T-3644A
  2. ご注文は下記要領でご指示ください。

寸法・質量表

  1. T-25仕様/ T-20仕様/ T-14仕様/ T-2仕様

    2. 価格

  2. T-25仕様/ T-20仕様/ T-14仕様/ T-2仕様

T-25仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3644A T-25 250 360 485 44 90 I-44 13.3
3644B T-25 250 360 995 44 90 I-44 26.9
4150A T-25 300 410 501 50 95 I-50 18.3
4150B T-25 300 410 995 50 95 I-50 35.8
5165A T-25 400 510 501 65 110 I-65 27.0
5165B T-25 400 510 995 65 110 I-65 52.3
6290A T-25 500 620 501 90 125 I-90 42.1
6290B T-25 500 620 995 90 125 I-90 81.8

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3644A T-20 250 360 485 44 90 I-44 13.3
3644B T-20 250 360 995 44 90 I-44 26.9
4150A T-20 300 410 501 50 95 I-50 18.3
4150B T-20 300 410 995 50 95 I-50 35.8
5160A T-20 400 510 501 60 110 I-60 25.8
5160B T-20 400 510 995 60 110 I-60 50.4
6275A T-20 500 620 501 75 125 I-75 35.7
6275B T-20 500 620 995 75 125 I-75 69.5

T-14仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3638A T-14 250 360 485 38 90 I-38 12.7
3638B T-14 250 360 995 38 90 I-38 25.9
4144A T-14 300 410 485 44 95 I-44 15.1
4144B T-14 300 410 995 44 95 I-44 30.6
5150A T-14 400 510 501 50 110 I-50 22.3
5150B T-14 400 510 995 50 110 I-50 43.6
6260A T-14 500 620 501 60 125 I-60 30.3
6260B T-14 500 620 995 60 125 I-60 59.1

T-2仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） メインバー 質量
（㎏/枚）
a b h H
3625A T-2 250 360 485 25 90 I-25 11.0
3625B T-2 250 360 995 25 90 I-25 22.5
4125A T-2 300 410 485 25 95 I-25 12.0
4125B T-2 300 410 995 25 95 I-25 24.5
5132A T-2 400 510 485 32 110 I-32 15.0
5132B T-2 400 510 995 32 110 I-32 30.6
6232A T-2 500 620 485 32 125 I-32 19.8
6232B T-2 500 620 995 32 125 I-32 40.4
※呼称6290A、6290B、3625A、3625B、4125A、4125Bにはテーパ付エンドプレートを設定しておりません。

T-25仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSJ－3644A 16,500 cad図面dxf図面DWG図面ご使用願い図
HSJ－3644B 32,200 cad図面dxf図面DWG図面ご使用願い図
HSJ－4150A 21,600 cad図面dxf図面DWG図面ご使用願い図
HSJ－4150B 41,500 cad図面dxf図面DWG図面ご使用願い図
HSJ－5165A 31,100 cad図面dxf図面DWG図面ご使用願い図
HSJ－5165B 59,600 cad図面dxf図面DWG図面ご使用願い図
HSJ－6290A 48,100 cad図面dxf図面DWG図面ご使用願い図
HSJ－6290B 91,900 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-20仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSJ－3644A 16,500 cad図面dxf図面DWG図面ご使用願い図
HSJ－3644B 32,200 cad図面dxf図面DWG図面ご使用願い図
HSJ－4150A 21,600 cad図面dxf図面DWG図面ご使用願い図
HSJ－4150B 41,500 cad図面dxf図面DWG図面ご使用願い図
HSJ－5160A 30,500 cad図面dxf図面DWG図面ご使用願い図
HSJ－5160B 58,700 cad図面dxf図面DWG図面ご使用願い図
HSJ－6275A 43,100 cad図面dxf図面DWG図面ご使用願い図
HSJ－6275B 83,300 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSJ－3638A 16,300 cad図面dxf図面DWG図面ご使用願い図
HSJ－3638B 31,800 cad図面dxf図面DWG図面ご使用願い図
HSJ－4144A 19,100 cad図面dxf図面DWG図面ご使用願い図
HSJ－4144B 37,100 cad図面dxf図面DWG図面ご使用願い図
HSJ－5150A 26,200 cad図面dxf図面DWG図面ご使用願い図
HSJ－5150B 50,100 cad図面dxf図面DWG図面ご使用願い図
HSJ－6260A 36,500 cad図面dxf図面DWG図面ご使用願い図
HSJ－6260B 70,400 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-2仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSJ－3625A 13,400 cad図面dxf図面DWG図面ご使用願い図
HSJ－3625B 26,000 cad図面dxf図面DWG図面ご使用願い図
HSJ－4125A 14,600 cad図面dxf図面DWG図面ご使用願い図
HSJ－4125B 28,300 cad図面dxf図面DWG図面ご使用願い図
HSJ－5132A 18,800 cad図面dxf図面DWG図面ご使用願い図
HSJ－5132B 36,400 cad図面dxf図面DWG図面ご使用願い図
HSJ－6232A 23,300 cad図面dxf図面DWG図面ご使用願い図
HSJ－6232B 44,700 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付　価格

製品符号 寸法（mm） 価格（円/枚）
HSJ－P タイプA（ b＝485,501用） 3,300円加算
HSJ－P タイプB（ b＝995用） 4,500円加算
※価格には消費税は含まれておりません。

テーパ付エンドプレートタイプ　価格

製品符号 寸法（mm） 価格（円/枚）
HSJ－T タイプA（ b＝485,501用） 700円加算
HSJ－T タイプB（ b＝995用） 1,300円加算
※価格には消費税は含まれておりません。
