カネソウスチール製グレーチングの情報はこちら

スチール製グレーチング

かさあげ型 プレーンタイプ 国土交通省型側溝用

適用荷重:T-25・T-20・T-14・T-2
製品符号:HSY-K
メインバー:Iバー

製品写真

HSY-K

規格対照表

規格名称 呼称(サイズ)
公共建築協会評価対象品 T-25を除く全サイズ

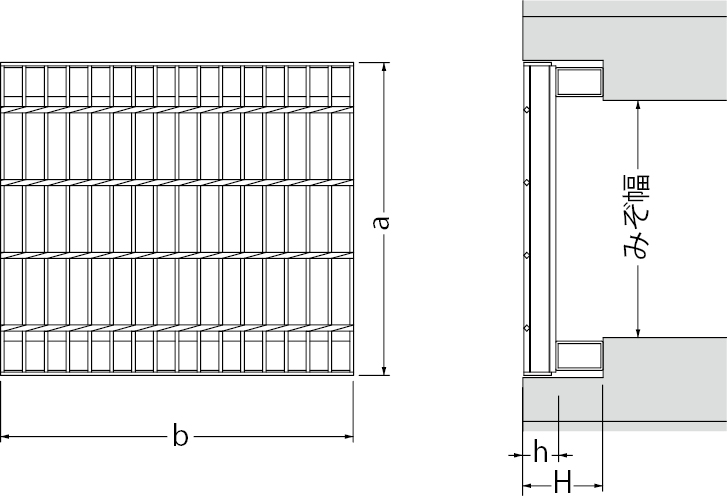

製品図面

メインバーピッチ


部品構成

  1. メインバー
    材質:SS400
    処理:溶融亜鉛めっき
  2. クロスバー
    材質:SS400
    処理:溶融亜鉛めっき
  3. エンドプレート
    材質:SS400
    処理:溶融亜鉛めっき
  4. かさ上げ材
    材質:STKR400
    処理:溶融亜鉛めっき

別売部品

  • 連結金具 AR
  • 連結金具 ER
  • 鎖取付金具 AK

衝撃係数・スパン・許容応力の基準


設計情報

  1. かさあげ高さ(H寸法)は呼称寸法で表しています。実寸は、+0〜−3mmの範囲で設定しています。
  2. 標準タイプ以外にもクッション付タイプを設定しています。製品符号の末尾にPを付けてご指示ください。
    <例>クッション付→HSY-KP−4350A

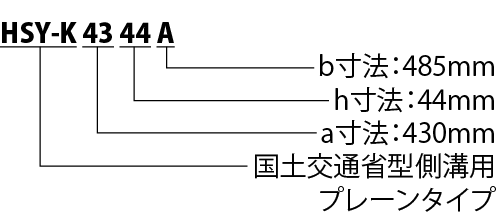

注文・発注情報

  1. ご注文は下記要領でご指示ください。

T-25仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) メインバー 質量
(s/枚)
a b h H
4355A T-25 300 430 501 55 110 I-55 20.7
4355B T-25 300 430 995 55 110 I-55 40.3
5375A T-25 400 530 501 75 120 I-75 30.4
5375B T-25 400 530 995 75 120 I-75 59.2
6390A T-25 500 630 501 90 130 I-90 40.4
6390B T-25 500 630 995 90 130 I-90 78.6

T-20仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) メインバー 質量
(s/枚)
a b h H
4350A T-20 300 430 501 50 110 I-50 20.0
4350B T-20 300 430 995 50 110 I-50 38.9
5360A T-20 400 530 501 60 120 I-60 26.8
5360B T-20 400 530 995 60 120 I-60 52.7
6375A T-20 500 630 501 75 130 I-75 36.1
6375B T-20 500 630 995 75 130 I-75 69.9

T-14仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) メインバー 質量
(s/枚)
a b h H
4344A T-14 300 430 485 44 110 I-44 15.8
4344B T-14 300 430 995 44 110 I-44 32.1
5355A T-14 400 530 501 55 120 I-55 24.7
5355B T-14 400 530 995 55 120 I-55 48.1
6365A T-14 500 630 501 65 130 I-65 32.0
6365B T-14 500 630 995 65 130 I-65 62.2

T-2仕様 寸法・質量表<単位:mm>

呼称 適用荷重 みぞ幅
(mm)
寸法(mm) メインバー 質量
(s/枚)
a b h H
4325A T-2 300 430 485 25 100 I-25 12.6
4325B T-2 300 430 995 25 100 I-25 25.5
5332A T-2 400 530 485 32 100 I-32 14.6
5332B T-2 400 530 995 32 100 I-32 29.6
6332A T-2 500 630 485 32 100 I-32 16.4
6332B T-2 500 630 995 32 100 I-32 33.1
7338A T-2 600 730 485 38 100 I-38 20.3
7338B T-2 600 730 995 38 100 I-38 40.9
8338A T-2 700 830 485 38 100 I-38 23.3
8338B T-2 700 830 995 38 100 I-38 45.0

T-25仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
HSY-K-4355A 24,600 cad図面dxf図面DWG図面ご使用願い図
HSY-K-4355B 45,700 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5375A 36,500 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5375B 70,100 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6390A 46,500 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6390B 89,800 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-20仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
HSY-K-4350A 23,700 cad図面dxf図面DWG図面ご使用願い図
HSY-K-4350B 45,300 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5360A 32,000 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5360B 61,500 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6375A 43,100 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6375B 82,900 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
HSY-K-4344A 19,900 cad図面dxf図面DWG図面ご使用願い図
HSY-K-4344B 38,600 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5355A 29,600 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5355B 57,000 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6365A 38,700 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6365B 74,400 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-2仕様 価格

製品符号−呼称 価格(円/枚) 図面・施工要領書等
HSY-K-4325A 15,800 cad図面dxf図面DWG図面ご使用願い図
HSY-K-4325B 30,400 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5332A 18,900 cad図面dxf図面DWG図面ご使用願い図
HSY-K-5332B 36,500 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6332A 21,400 cad図面dxf図面DWG図面ご使用願い図
HSY-K-6332B 41,100 cad図面dxf図面DWG図面ご使用願い図
HSY-K-7338A 25,700 cad図面dxf図面DWG図面ご使用願い図
HSY-K-7338B 49,500 cad図面dxf図面DWG図面ご使用願い図
HSY-K-8338A 28,600 cad図面dxf図面DWG図面ご使用願い図
HSY-K-8338B 54,400 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付 価格

製品符号 寸法(mm) 価格(円/枚)
HSY-KP タイプA( b=485,501用) 3,300円加算
HSY-KP タイプB( b=995用) 4,500円加算
※価格には消費税は含まれておりません。
