カネソウスチール製グレーチングの情報はこちら

スチール製グレーチング

かさあげ型　プレーンタイプ　側溝用

適用荷重：T-20・T-14・T-6
製品符号：HSY
メインバー：Iバー

製品写真

HSY

規格対照表

規格名称 呼称（サイズ）
公共建築協会評価対象品 全サイズ

製品図面

HSY

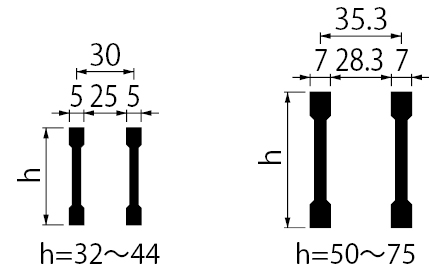

メインバーピッチ

HSY

部品構成

  1. メインバー
    材質：SS400
    処理：溶融亜鉛めっき
  2. クロスバー
    材質：SS400
    処理：溶融亜鉛めっき
  3. エンドプレート
    材質：SS400
    処理：溶融亜鉛めっき
  4. かさ上げ材
    材質：STKR400
    処理：溶融亜鉛めっき

別売部品

  • 連結金具 AR
  • 連結金具 ER
  • 鎖取付金具 AK

衝撃係数・スパン・許容応力の基準

設計情報

  1. かさあげ高さ（H寸法）は呼称寸法で表しています。実寸は、＋0～－3mmの範囲で設定しています。

注文・発注情報

  1. かさあげ高さは100mmを標準としますが、その他特殊なかさあげ高さのものも製作致します。
  2. クッション付タイプを設定しています。製品符号の末尾にPを付けてご指示ください。
    ＜例＞クッション付→HSY-P-3338A

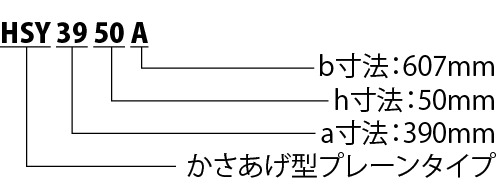

  3. ご注文は下記要領でご指示ください。

寸法・質量表

  1. T-20仕様/ T-14仕様/ T-6仕様

    2. 価格

  2. T-20仕様/ T-14仕様/ T-6仕様

T-20仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） 質量
（㎏/枚）
a b h H
3338A T-20 250 330 605 38 100 15.2
3338B T-20 250 330 995 38 100 25.2
3344A T-20 250 330 605 44 100 15.8
3344B T-20 250 330 995 44 100 25.9
3950A T-20 300 390 607 50 100 22.2
3950B T-20 300 390 995 50 100 36.1
4955A T-20 400 490 607 55 100 27.1
4955B T-20 400 490 995 55 100 43.9
5975A T-20 500 590 607 75 100 39.2
5975B T-20 500 590 995 75 100 63.4

T-14仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） 質量
（㎏/枚）
a b h H
3332A T-14 250 330 605 32 100 14.1
3332B T-14 250 330 995 32 100 23.2
3944A T-14 300 390 605 44 100 17.9
3944B T-14 300 390 995 44 100 29.2
4950A T-14 400 490 607 50 100 26.1
4950B T-14 400 490 995 50 100 42.4
5960A T-14 500 590 607 60 100 33.6
5960B T-14 500 590 995 60 100 54.5

T-6仕様　寸法・質量表＜単位：mm＞

呼称 適用荷重 みぞ幅
（mm）		 寸法（mm） 質量
（㎏/枚）
a b h H
3938A T-6 300 390 605 38 100 15.7
3938B T-6 300 390 995 38 100 26.2
4950A T-6 400 490 607 50 100 26.1
4950B T-6 400 490 995 50 100 42.4
5950A T-6 500 590 607 50 100 29.5
5950B T-6 500 590 995 50 100 47.8

T-20仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSY－3338A 19,300 cad図面dxf図面DWG図面ご使用願い図
HSY－3338B 29,900 cad図面dxf図面DWG図面ご使用願い図
HSY－3344A 20,500 cad図面dxf図面DWG図面ご使用願い図
HSY－3344B 31,700 cad図面dxf図面DWG図面ご使用願い図
HSY－3950A 27,600 cad図面dxf図面DWG図面ご使用願い図
HSY－3950B 42,500 cad図面dxf図面DWG図面ご使用願い図
HSY－4955A 33,000 cad図面dxf図面DWG図面ご使用願い図
HSY－4955B 50,300 cad図面dxf図面DWG図面ご使用願い図
HSY－5975A 48,300 cad図面dxf図面DWG図面ご使用願い図
HSY－5975B 73,300 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-14仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSY－3332A 18,000 cad図面dxf図面DWG図面ご使用願い図
HSY－3332B 28,000 cad図面dxf図面DWG図面ご使用願い図
HSY－3944A 22,600 cad図面dxf図面DWG図面ご使用願い図
HSY－3944B 34,900 cad図面dxf図面DWG図面ご使用願い図
HSY－4950A 32,500 cad図面dxf図面DWG図面ご使用願い図
HSY－4950B 49,400 cad図面dxf図面DWG図面ご使用願い図
HSY－5960A 40,600 cad図面dxf図面DWG図面ご使用願い図
HSY－5960B 62,300 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

T-6仕様　価格

製品符号－呼称 価格（円/枚） 図面・施工要領書等
HSY－3938A 21,100 cad図面dxf図面DWG図面ご使用願い図
HSY－3938B 32,700 cad図面dxf図面DWG図面ご使用願い図
HSY－4950A 32,500 cad図面dxf図面DWG図面ご使用願い図
HSY－4950B 49,400 cad図面dxf図面DWG図面ご使用願い図
HSY－5950A 36,800 cad図面dxf図面DWG図面ご使用願い図
HSY－5950B 56,300 cad図面dxf図面DWG図面ご使用願い図
※価格には消費税は含まれておりません。

クッション付　価格

製品符号 寸法（mm） 価格（円/枚）
HSY－P タイプA（ b＝605,607用） 3,300円加算
HSY－P タイプB（ b＝995用） 4,500円加算
※価格には消費税は含まれておりません。
