スチール製グレーチング

都営住宅型CDます用　滑り止め模様付

適用荷重：T-2

製品符号：HXCD

製品写真

HXCD

規格対照表

規格名称	記号	呼称（サイズ）
都営住宅整備工事共通詳細図集	1-5-1A	300・360・450・500・600
公共建築協会評価対象品	－	全サイズ

製品図面

HXCD

メインバーピッチ

部品構成

メインバー
材質：SS400
処理：溶融亜鉛めっき
クロスバー
材質：SS400
処理：溶融亜鉛めっき
エンドプレート
材質：SS400
処理：溶融亜鉛めっき
かさ上げ材
材質：STKR400
処理：溶融亜鉛めっき
盗難防止用鎖
材質：SWRM8
処理：溶融亜鉛めっき

衝撃係数・スパン・許容応力の基準

注文・発注情報

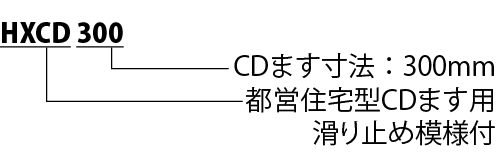

ご注文は下記要領でご指示ください。

寸法・質量表＜単位：mm＞

※●印は公共建築協会評価対象品です。

適用荷重	CDます寸法（mm）	呼称	寸法（mm）				メインバー	質量（㎏/枚）
適用荷重	CDます寸法（mm）	呼称	a	b	h	H	メインバー	質量（㎏/枚）
T-2	300	●300	370	365	25	50	DI-25	6.6
	360	●360	430	425	32	52	DI-32	9.6
	450	●450	520	515	32	52	DI-32	13.3
	500	●500	570	565	32	52	DI-32	15.6
	600	●600	670	665	38	58	DI-38	23.4

価格

製品符号－呼称	価格（円/枚）	図面・施工要領書等
HXCD－300	11,600
HXCD－360	15,100
HXCD－450	19,400
HXCD－500	23,400
HXCD－600	36,200

※価格には消費税は含まれておりません。
