グラウンドマンホール(下水道用鉄蓋)

強力構造型 T-20グレードB

MSS-H

製品写真

MSS-H

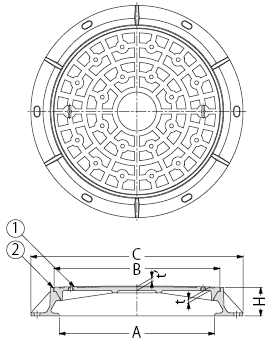

製品図面

MSS-H


    部品構成


  1. 材質:FCD500 処理:樹脂系塗装
  2. 受枠
    材質:FC200 処理:樹脂系塗装

    アンカーボルト取付寸法

  • MSS-H


    設計情報

  • 「ガス抜き孔なし」のタイプでも、ハンドル部及びバール穴部は開放状態となります。
    蓋の開閉はA型ハンドルをご使用ください。

    施工情報

  • 受枠のアンカーボルトによる固定は、受枠の変形・破損を防ぐため、手締めで均等に締め込んでください。

    注文・発注情報

  • 標準型はガス抜き孔つきですが、ガス抜き孔なしも製造可能です。ガス抜き孔の有無は、下記要領でご指示ください。
    ガス抜き孔つき→MSS-H-600-R
    ガス抜き孔なし→MSS-H-600-F

寸法表<単位:mm>

呼称 A B C H t t' L
600 600 641 820 110 7 11 760

質量・破壊荷重・適用荷重<載荷板:200×500>

呼称 質量(kg) 破壊荷重 適用荷重
600 92 440kN
(約44,800kgf)以上
T-20

価格(消費税は含まれておりません)

製品符号−呼称 価格(円/組) 図面等
MSS−H−600−R 48,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
MSS−H−600−F 48,800 cad図面dxf図面DWG図面DWG図面ご使用願い図
